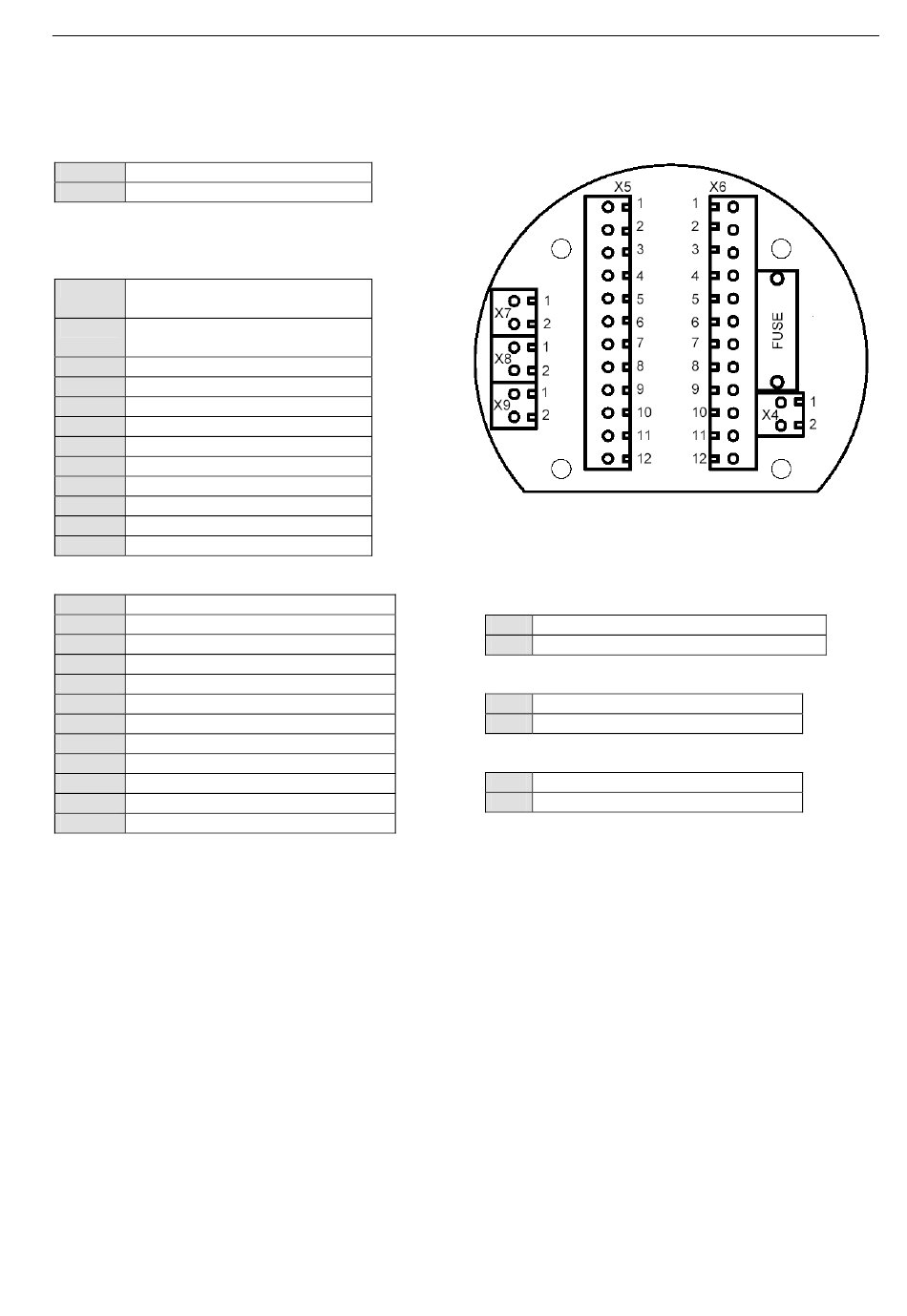

Klemmenbelegung
X4
1
Stromversorgung +
2
Stromversorgung -
X5
1
Externe Versorgung
Stromausgänge +
2
Externe Versorgung
Stromausgänge -
3
Stromausgang 1
4
Frequenzausgang 1
5
Gemeinsame Masse 3 & 4
6
Stromausgang 2
7
Frequenzausgang 2
8
Gemeinsame Masse 6 & 7
9
RS485_OH
10
RS485_OL
11
Pulsausgang 1 Kollektor
12
Pulsausgang 1 Emitter
X6
1
CAN Abschlusswiderstand
2
CAN IOH (optional)
3
CAN IOL (optional)
4
PT100 1 Versorgung
5
PT100 1 Messwert +
6
PT100 1 Messwert -
7
PT100 2 Versorgung
8
PT100 2 Messwert +
9
PT100 2 Messwert -
10
Gehäuse
11
Pulsausgang 2 Kollektor (optional)
12
Pulsausgang 2 Emitter (optional)
X7
1
Relais 2 Öffner (optional)
2
Relais 2 gemeinsamer Kontakt (optional)
X8
1
Relais 2 Schließer (optional)
2
Relais 1 Öffner
X9
1
Relais 1 gemeinsamer Kontakt
2
Relais 1 Schließer
