www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

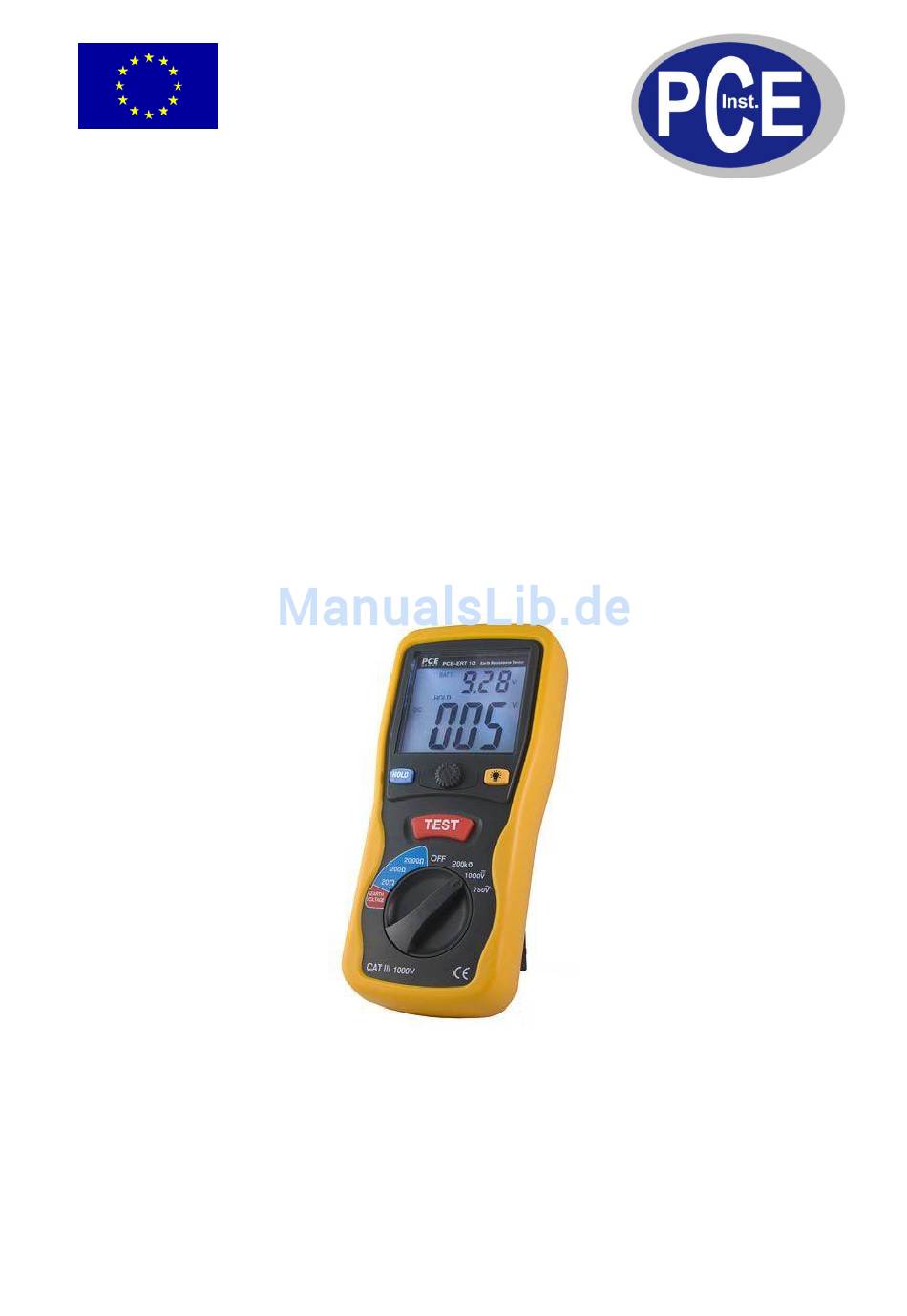

Bedienungsanleitung
Erdungstestgerät PCE-ERT10
Version 1.1
19.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-ERT10
Inhaltszusammenfassung für PCE Instruments PCE-ERT10
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Erdungstestgerät PCE-ERT10 Version 1.1 19.10.2011...
-
Seite 2: Inhaltsverzeichnis
Spannungsmessung für Gleich- und Wechselspannung. Im Großen LCD-Display mit Hintergrundbeleuchtung sehen Sie außer dem aktuellen Messwert auch die Batteriespannung. So kön- nen Sie den Zustand der Batterien besser einschätzen. Lieferumfang Erdungstester PCE-ERT10 1 Satz Prüfleitungen 4 Erdspieße 6x Batterien (1,5 V Typ AA) -
Seite 3: Warnhinweise
BETRIEBSANLEITUNG www.warensortiment.de Durchgängige doppelte Isolierung oder verstärkte Isolierung Erdung (Masse) DC (Gleichstrom) Betriebsspannung unter Sollwert. Batterien auswechseln, sonst Fehlmessungen möglich Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Vor dem Öffnen des Gehäuses zum Wechseln der Batterie oder Sicherung, bitte alle Messleitun- gen entfernen, da sonst die Gefahr eines Stromschlages besteht. Wenn das Messgerät über eine längere Zeit nicht eingesetzt werden soll, entfernen Sie bitte die Batterien, um eine Beschädigung durch ein Auslaufen der Batterie zu vermeiden. -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Umgebungsbedingungen Betrieb 0 ... 40 °C / < 80 % r.F. Lagerung -10 ... 60 °C / < 70 % r.F. Schutzart / Normung IEC 61557-7 / EN 61557-7, IEC 61010 / EN 61010, CAT III 1000 V, Gerätebeschreibung (1) Display (2) „HOLD“-Taste... - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de 4. Um ein vereinfachtes Messverfahren anzuwenden gehen Sie bitte wie folgt vor: (1) Diese Methode empfiehlt sich dort wo der Erdwiderstand höher als 10 Ω ist und dort wo es nicht möglich ist Hilfselektroden in den Boden zu treiben. Ein Näherungswert kann durch das Zweileiter-System ermittelt werden welches in der untenstehenden Abbildung zu sehen ist.
-
Seite 7: Hold-Funktion
BETRIEBSANLEITUNG www.warensortiment.de „HOLD“-Funktion Die „HOLD“-Funktion „friert“ den Messwert auf dem Display ein. Drücken Sie die „HOLD“-Taste im ge- wünschten Moment um eine Displayanzeige festzuhalten. Durch erneutes Drücken wird die Funktion beendet. Hintergrundbeleuchtung Drücken Sie um die Hintergrundbeleuchtung des Displays einzuschalten. Die Beleuchtung schaltet sich nach 15 Sekunden selbstständig ab.
