VACUSAFE - Bedienungsanleitung V08
2 Gerätebeschreibung
Bitte stellen Sie fest, welches VACUSAFE-Modell Sie erworben haben, da dies das Lesen
dieser Bedienungsanleitung vereinfacht. Notieren Sie die auf dem Etikett der
Hauptverpackung angegebene Artikelnummer Ihres Modells hier: 158
2.1 Lieferumfang
• Basis (Gehäuse mit integriertem Flaschenhalter)
• Flasche
• Deckel mit Schlauchanschlüssen
• Schlauchset und Filter
• Sensorkabel für Füllstandsüberwachung (Modelle 158300, 158310)
• Netzteil
• VACUBOY-Handoperator

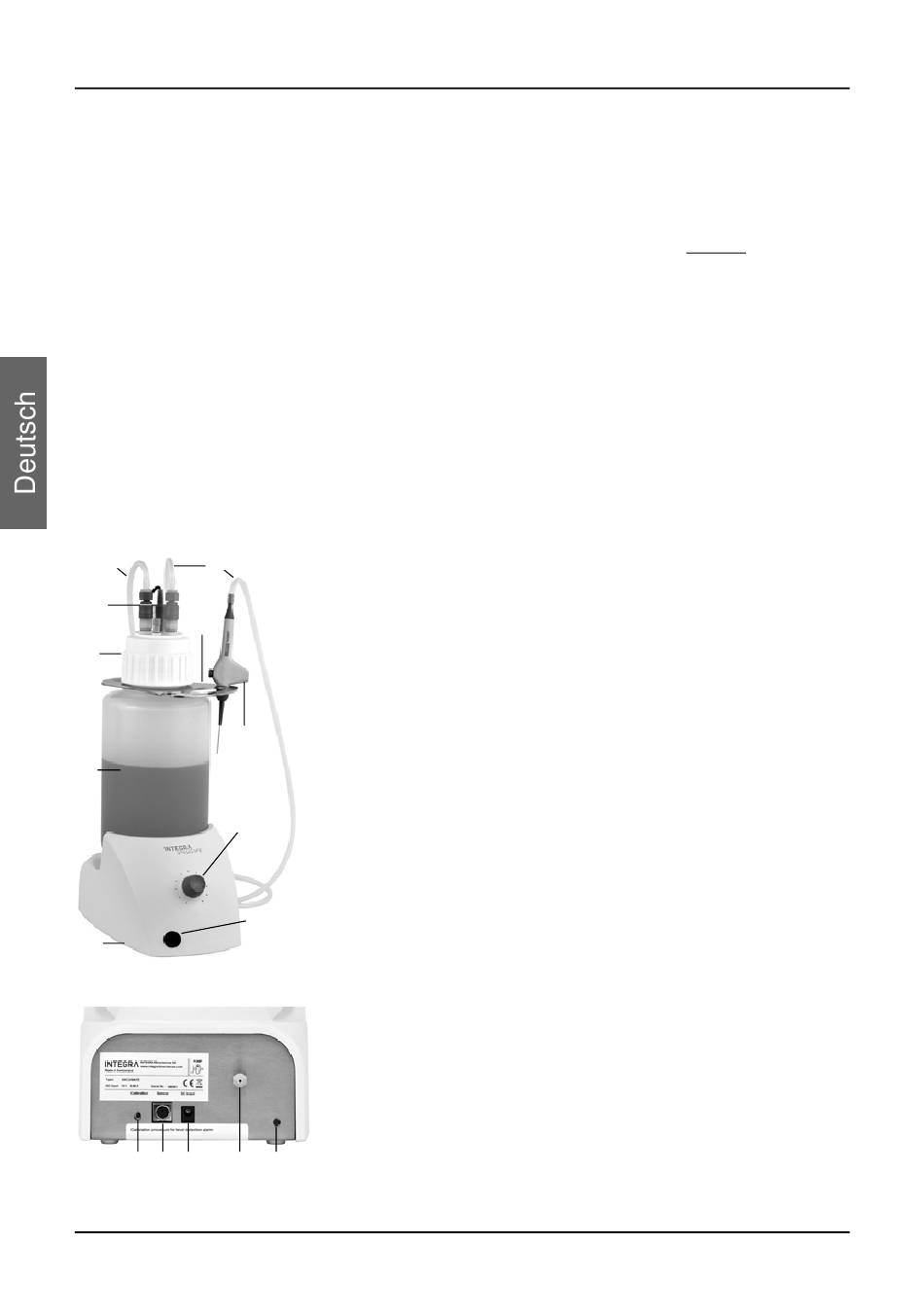

2.2 Überblick über den VACUSAFE
7 6
10
4
3
5
2
9
1
11 12 13 14 15
4
1 Gehäuse
2 Flasche zum Sammeln der Flüssigkeit
3 Deckel mit Schlauchanschlüssen
4 Flaschenhalter (ausser Modell 158300)
5 VACUBOY-Handoperator
6 Schlauchverbindung zwischen Handoperator und
Flasche
7 Schlauchverbindung zwischen Basis und Flasche
8 Ein-/Aus-Schalter mit Kontrollleuchte
9 Drehknopf für die Vakuumregulierung
10 Füllstandssensor
8
Rückansicht
11 Knopf zum Kalibrieren des Füllstandssensors
12 Buchse zum Anschluss des Sensorkabels zur
Füllstandsüberwachung
13 Netzanschluss
14 Filteranschluss (Lufteinlass)
15 Luftauslass
Gerätebeschreibung
.
