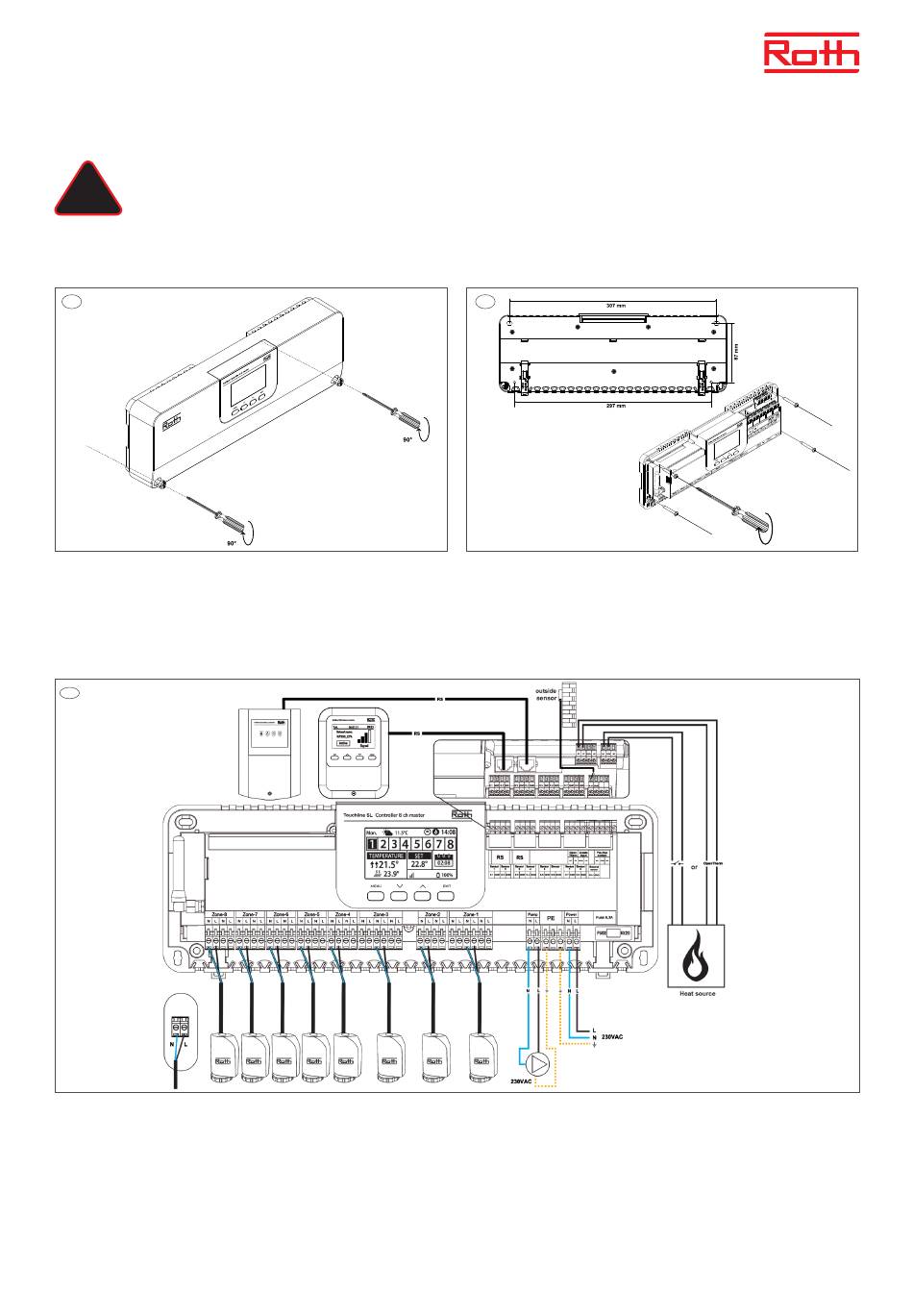

Roth Touchline SL Master Montageanleitung Seite 3

!
WARNUNG Lebensgefahr durch Berühren stromführender Anschlüsse. Schalten Sie vor Arbeiten am Funk-Anschlussmodul immer die 230 V Spannungsversor-
gung aus und sichern Sie diese gegen unbeabsichtigtes Einschalten.
WARNING Risk of fatal electric shock from touching live connections. Before working on the controller always switch off the 230V power supply and prevent it
from being accidentally switched on.
FIGYELEM! Halálos áramütés veszélye! Mielőtt megkezdi a munkálatokat a Master szabályzón, áramtalaníts azt!
OSTRZEŻENIE Zagrożenie życia przez dotknięcie połączeń pod napięciem. Przed przystąpieniem do prac przy module przyłączeniowym, należy zawsze odłączyć
zasilanie 230 V i zabezpieczyć przed przypadkowym włączeniem.
1
(DE) Schrauben Sie die Abdeckung des Anschlussmoduls ab.
(EN) Unscrew the cover of the connection module.
(HU) Csavarozza le a szabályzó burkolatát.
(PL) Odkręć pokrywę modułu przyłączeniowego.
3
(DE) Stellantriebe, „braun" an L und „blau" an N anschließen. Verwenden Sie einen Roth Stellantrieb 230 V 1 Watt Mat. Nr. 1135007412. Max. Anzahl Stellantriebe = 18 Stück (zwei
Zonen à drei Stück und sechs Zonen à zwei Stück). Falls benötigt, können bis zu vier Stellantriebe an denselben Ausgang/dieselbe Zone angeschlossen werden (insgesamt 32 pro
Anschlussmodul). Das bedeutet: An einen Ausgang mit zwei oder drei Anschlüssen können bis zu vier Stellantriebe angeschlossen werden.
(EN) Connect actuators, „brown" to L and „blue" to N. Use a Roth actuator 230 V 1 Watt Mat. No. 1135007412. Max. Number of actuators = 18 pieces (two zones of three pieces and six
zones of two pieces). If required up to 4 actuator can be connected to the same output/zone (32 actuators in total on the controller) Meaning: An output with 2 or 3 terminals
can all be connected with up to 4 actuators.
(HU) Csatlakoztassa az állásszabályzó vezetékeit, a barnát az L-be a kéket az N jelű aljzatba. Használjon Roth 230 V 1 Watt állásszabályzót, akár 18 db-ot (2 zóna 3 kimenettel, 6 zóna 2
kimenettel). Ha szükséges akkor zónánként maximum 4 állásszabályzó csatlakoztatható, így a maximálisan 32 állásszabályzó csatlakoztatható.
(PL) Podłącz siłowniki, „brązowy" do L i „niebieski" do N. Użyj siłownika Roth 230 V 1 W Nr mat. 1135007412. Maksymalna liczba siłowników = 18 sztuk (dwie strefy po trzy sztuki i sześć
stref po dwie sztuki). W razie potrzeby do tego samego wyjścia/tej samej strefy, można podłączyć do czterech siłowników (łącznie 32 na moduł przyłączeniowy). To znaczy: Do
wyjścia z dwoma lub trzema przyłączeniami można podłączyć do czterech siłowników.
2
(DE) Montage auf flacher Oberfläche oder auf einer 35 mm Hutschiene (nicht im Liefer-
umfang enthalten), max. Ø der Schrauben 4 mm.
(EN) Must be mounted on a flat surface or using a DIN rail (not incl.), screws max. Ø 4
mm.
(HU) A szabályzót sík falra vagy DIN szerelősínre (nincs a csomagban) rögzítse, maximum
4 mm átmérőjű csavarokkal..
(PL) Montaż na płaskiej powierzchni lub na szynie DIN 35 mm (nie wchodzi w zakres
dostawy), maks. Ø 4 mm śruby.
3
