Roth Touchline SL Master Montageanleitung Seite 6

(DE) Funk-Anschlussmodul Touchline® SL Master mit 8 Kanälen, 230 V
(EN) Roth Touchline® SL Controller 8 ch, master 230 V
(HU) Touchline(R) SL Master Vezeték nélküli szabályzó, 230 V
(PL) Bezprzewodowy moduł połączeniowy Touchline® SL Master z 8 kanałami, 230 V
13
Touchline SL Controller 8 ch extension Touchline SL Controller 8 ch extension

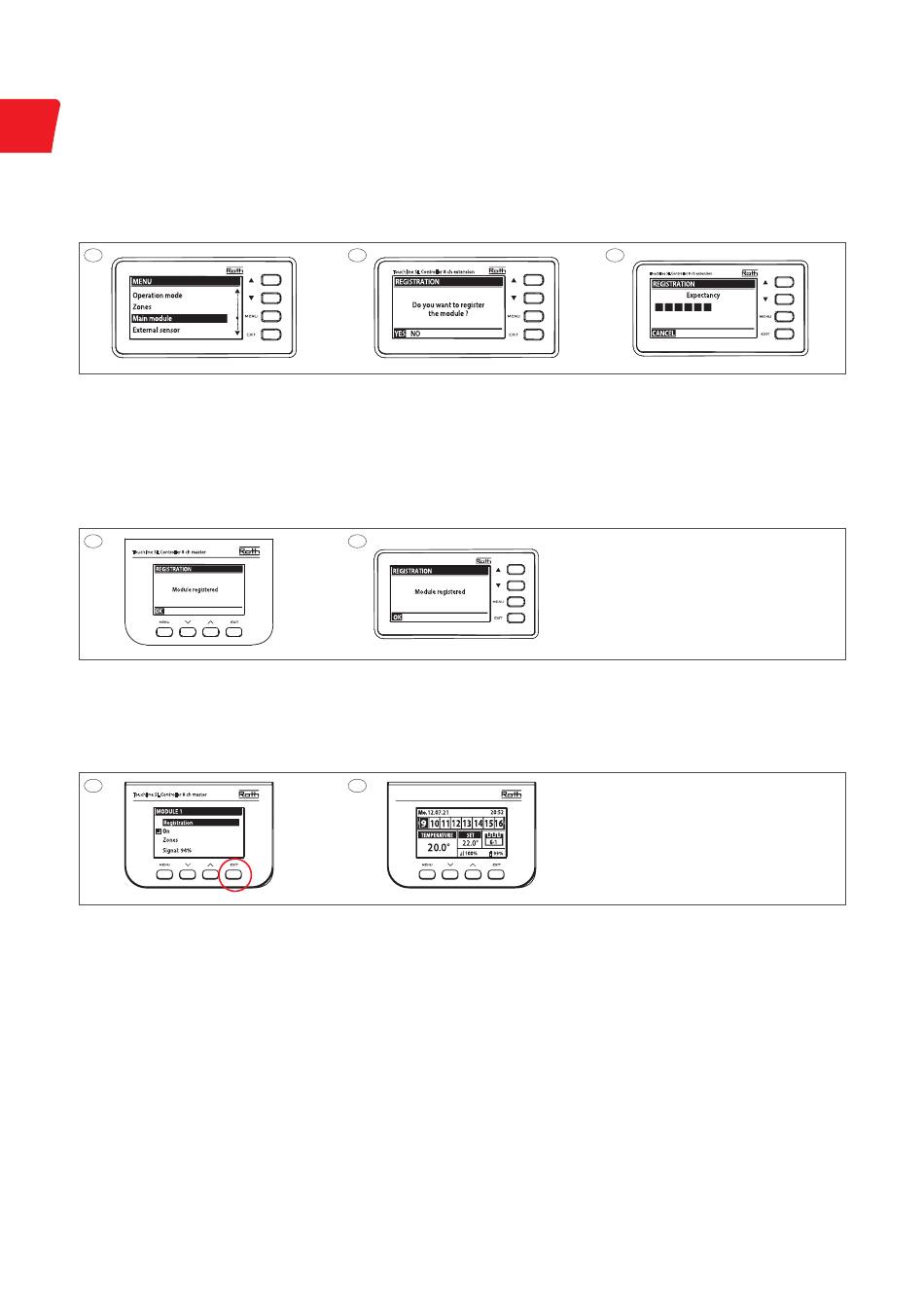

(DE) Drücken Sie die Taste MENU auf dem Anschlussmodul Touchline® SL Extension und befolgen Sie die Bildschirmanweisungen. Das Anschlussmodul Touchline® SL Extension 1 zeigt
die Kanäle 9 – 16 an. Das Anschlussmodul Touchline® SL Extension 2 zeigt die Kanäle 17 – 24 an usw.
(EN) Now press the MENU button on the Extension Controller and follow the screen instructions. Roth Touchline® SL Extension Controller 1 will show the channels 9 – 16. Controller 2
channels 17 – 24 etc.
(HU) Ezután nyomja meg a „MENU" gombot a Touchline® SL Extension modulon és kövesse a képernyőn megjelenő utasításokat. Az első Roth Touchline SL Extension modul fogja
mutatni a 9-16-os csatornákat, míg a második Extension modul mutatja 17-24-es csatornákat, és így tovább...
(PL) Naciśnij przycisk MENU na module przyłączeniowym Touchline® SL Extension i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Moduł przyłączeniowy Touchline® SL
Extension 1 wyświetla kanały 9 – 16. Moduł przyłączeniowy Touchline® SL Extension 2 wyświetla kanały 17 – 24 itd.
16
Touchline SL Controller 8 ch master
(DE) Wenn die Geräte die Verbindung erkannt haben, wird „OK" angezeigt. Drücken Sie auf „MENU", um den Vorgang abzuschließen.
(EN) When the devices have registered the connection, "OK" is displayed. Finish by pressing "MENU".
(HU) Ha akészülék felállította a kapcsolatot, egy OK" felirat jelenik meg. Fejezze be a folyamatot a „MENU" megnyomásával.
(PL) Gdy urządzenia rozpoznają połączenie, zostanie wyświetlony komunikat „OK". Naciśnij „MENU", aby zakończyć proces.
18
Touchline SL Controller 8 ch master
x 3
(DE) Nach dem Sie das Anschlussmodul Touchline® SL Extension mit dem Anschlussmodul Touchline® SL Master verbunden haben, wird dieser Bildschirm angezeigt. Sie können nun
alle Kanäle des Extension- und des Master Anschlussmoduls auf dem Hauptbildschirm sehen und konfigurieren. Wenn das Anschlussmodul Master über ein Roth Touchline® SL
WIFI Internet Modul mit dem Internet verbunden ist, können Sie alle Kanäle zusätzlich über die Roth Touchline® SL App steuern und konfigurieren.
(EN) After registering the Roth Touchline® SL Controller, extension to the Roth Touchline® SL Controller, master this will be shown on the display. It is now possible to see all channels
of the Master and Extension Controller on the Master display. All channels can be operated from the Roth Touchline® SL Controller, master or via the Roth Touchline® SL app if the
Master Controller is connected to the internet via a Roth Touchline® SL WiFi Internet module.
(HU) A regisztráció után láthatóvá válik az összes csatorna a akijelzőn. Az egyes beállításokat elérhetjük a Roth Touchline SL Master szabályzón keresztül, vagy a Roth Touchline SL
appon keresztül, amennyiben a rendszerünket csatlakoztattuk az internetre a Roth Touchline SL Wifi modul segítségével.
(PL) Po podłączeniu modułu przyłączeniowego Touchline® SL Extension do modułu przyłączeniowego Touchline® SL Master zostanie wyświetlony ten ekran. Możesz teraz zobaczyć
i skonfigurować na ekranie głównym wszystkie kanały modułu połączeniowego Extension i Master. Jeśli główny moduł połączeniowy jest podłączony do Internetu za
pośrednictwem modułu internetowego Roth Touchline® SL WIFI, można również sterować i konfigurować wszystkie kanały za pomocą aplikacji Roth Touchline® SL.
6
14
Touchline SL Controller 8 ch extension
17
Touchline SL Controller 8 ch extension Touchline SL Controller 8 ch extension
19
Touchline SL Controller 8 ch master Touchline SL Controller 8 ch master
15
Touchline SL Controller 8 ch extension
