Roth Touchline SL Master Montageanleitung Seite 2

(DE) Funk-Anschlussmodul Touchline® SL Master mit 8 Kanälen, 230 V
(EN) Roth Touchline® SL Controller 8 ch, master 230 V
(HU) Touchline(R) SL Master Vezeték nélküli szabályzó, 230 V
(PL) Bezprzewodowy moduł połączeniowy Touchline® SL Master z 8 kanałami, 230 V
DE
Roth Funk-Anschlussmodul Touchline® SL Master, 8 Kanäle, 230 V
Mat.-Nr. 1135010147
Versorgungsspannung
Energieverbrauch
Anzahl Ausgänge und Spannung
Max. Belastung
Funkkanäle
Schutzklasse I
Übertragungsfrequenz
Reichweite (maximal)
Max. Last des Pumprelais
Max. Last des potenzialfreien Relais
Kabel zur Stromversorgung
Umgebungstemperatur
Umgebungsfeuchtigkeit
Lager-/Transporttemperatur
Schutzgrad
Sicherung: Glassicherung
Zulassungen
HU
Roth Touchline® SL Master Vezeték nélküli szabályzó, 230 V
Cikkszám:1135010147
Tápfeszültség
Energiafelvétel
Kimenetek száma és feszültsége
Max. tartós terhelés
Vezeték nélküli csatornák
Védelmi osztály I
Átviteli frekvencia
Maximális hatótávolság
Max terhelés, szivattyú relé
Max terhelés, potenciálmentes relé
Tápkábel hossza
Környezeti hőmérséklet
Környezeti páratartalom
Szállítási / tárolási hőmérséklet
Védettségi fokozat
Üvegbiztosíték
Engedélyek
2
Touchline SL Controller 8 ch master Touchline SL Controller 8 ch master
14:08
Mon. 11.5°C
14:08
Mon. 11.5°C
4 8
4 8
TEMPERATURE SET
TEMPERATURE
SET
21.5°
22.8° 02:08
21.5° 22.8°
02:08
23.9°
100%
23.9°
100%

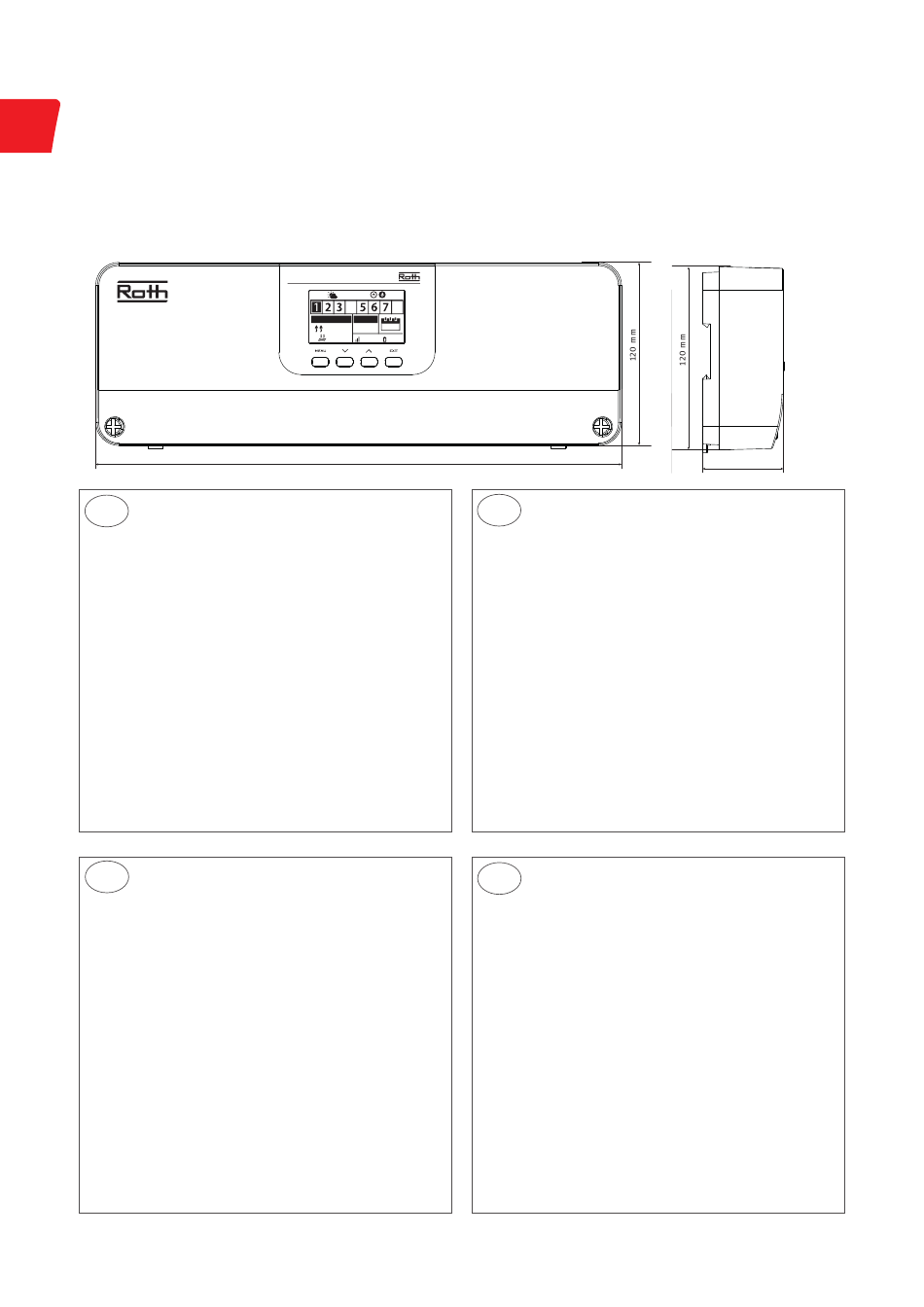

344 mm
344 mm
230 V AC
6 W
18 (NC/NO), 230 V AC
32 thermische Stellantriebe (0,3 A)
(2 Kanäle mit 3 Stellantrieben und
6 mit 2 Stellantrieben)
8 Thermostate/Fühler
6 Heizkörperantriebe (pro Zone)
6 Fensterkontakte (pro Zone)
(EN60730)
868 MHz
30 m (in gewöhnlichen Gebäuden)
230 V und 0,5 A
1 A
2 m
5 - 50 °C
< 80% RF
-20 - +50 °C
IP20 (EN60529)
WT 6,3 A (5 x 20 mm)
CE 2014/53/EU
230 V CA
6 W
18 (NC/NO), 230 V CA
32 állásszabályzó (0,3 A)
(2 csatorna 3 állásszabályzóval,
6 csatorna 2 állásszabályzóval)
8 termosztát/érzékelő
6 radiátorszelep (zónánként)
6 ablak szenzor (zónánként)
(EN60730)
868 MHz
30 m (általános körülmények között)
230 V y 0,5 A
1 A
2 m
5 - 50 °C
< 80 % HR
-20 - +50 °C
IP20 (EN60529)
WT 6,3 A (5 x 20 mm)
CE 2014/53/UE
EN
Roth Touchline® SL Controller, Master, 8 ch, 230 V
Mat.-Nr. 1135010147
Supply voltage
Energy consumption
Number of outputs and voltage
Max. sustained load
Wireless channels
Protection class I
Transmission frequency
Range (up to)
Max. load pump relay
Max. load potential-free relay
Power supply cable
Ambient temperature
Ambient humidity
Storage / transport temperature
Degree of protection
Fuse glass fuse
Approvals
PL
Bezprzewodowy moduł przyłączeniowy Roth Touchline® SL Master, 8 kanałów,
230 V
Nr mat. 1135010147
Napięcie zasilania
Pobór mocy
Liczba wyjść i napięcie
Maks. obciążenie
Kanały radiowe
Klasa ochrony 1
Częstotliwość transmisji
Zasięg (maks)
Maksymalne obciążenie przekaźnika pompy 230 V i 0,5 A
Maksymalne obciążenie przekaźnika
bezpotencjałowego
Przewód zasilający
Temperatura otoczenia
Wilgotność otoczenia
Temperatura przechowywania/transportu
Stopień ochrony
Bezpiecznik: szklany bezpiecznik
Dopuszczenia
53 mm
53 mm
230V AC
6 W
18 (NC/NO), 230V AC
32 thermal actuators (0.3 A)
(2 channels of 3 actuators and
6 of 2 actuators)
8 thermostat/sensors
6 radiator actuators (per zone)
6 window contacts (per zone)
(EN60730)
868 MHz
30 m (in ordinary building)
230 V and 0.5 A
1 A
2 m
5 - 50°C
< 80% RH
-20 - +50°C
IP20 (EN60529)
WT 6.3 A (5 x 20 mm)
CE 2014/53/EU
230 V AC
6 W
18 (NC/NO), 230 V AC
32 siłowniki termiczne (0,3 A)
(2 kanały z 3 siłownikami i
6 z 2 siłownikami)
8 termostatów/czujników
6 siłowników grzejnikowych (na strefę)
6 czujników okna (na strefę)
(EN60730)
868 MHz
30 m (w zwykłych budynkach)
1 A
2 m
5 - 50 °C
< 80% RF
-20 - +50 °C
IP20 (EN60529)
WT 6,3 A (5 x 20 mm)
CE 2014/53/EU
