Roth Touchline SL Master Montageanleitung Seite 5

7

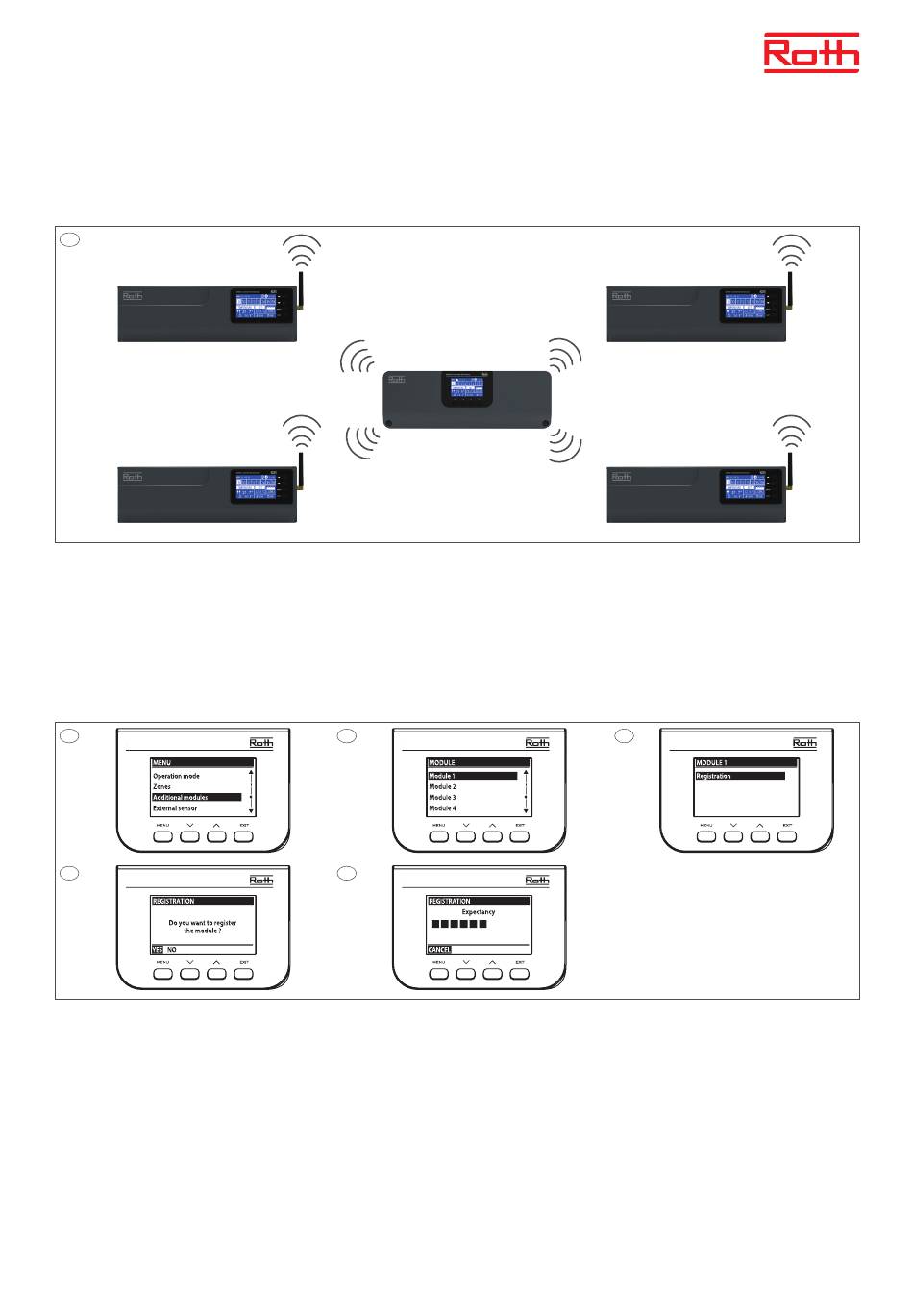

(DE) Ein Anschlussmodul Touchline® SL Master kann über Funk mit bis zu vier Anschlussmodulen Touchline® SL Extension verbunden werden. Das System verfügt damit über bis zu
40 Kanäle.
(EN) One Roth Touchline® SL Controller, master can be connected wirelessly with up to 4 Roth Touchline® SL Controllers, extension, meaning up to 40 channels in one system.
(HU) A Roth Touchline® SL Master szabályzóhoz 4 db Roth Touchline® SL Extension modul csatlakoztatható, így akár 40 termosztát is szabályozható egy rendszerben.
(PL) Moduł przyłączeniowy Touchline® SL Master można połączyć bezprzewodowo z maksymalnie czterema modułami przyłączeniowymi Touchline® SL Extension. System ma do
dyspozycji 40 kanałów.
8
Touchline SL Controller 8 ch master Touchline SL Controller 8 ch master
11
Touchline SL Controller 8 ch master Touchline SL Controller 8 ch master
(DE) Drücken Sie die Taste MENÜ auf dem Anschlussmodul Touchline® SL Master und befolgen Sie die Bildschirmanweisungen.
(EN) Now press the MENU button on the Extension Controller and follow the screen instructions. Roth Touchline® SL Extension Controller 1 will show the channels 9-16. Controller 2
channels 17-24 etc.
(HU) Nyomja meg a „MENU" gombot a Touchline® SL Master szabályzón, és kövesse a képernyőn megjelenő utasításokat.
(PL) Naciśnij przycisk MENU na głównym module przyłączeniowym Touchline® SL i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
9
Touchline SL Controller 8 ch master Touchline SL Controller 8 ch master
12
Touchline SL Controller 8 ch master Touchline SL Controller 8 ch master
10
Touchline SL Controller 8 ch master Touchline SL Controller 8 ch master
5
