Die Bedienteile werden mit Displays und Tastenbeleuchtung in verschiedenen Farben
angeboten. Über die Farbe informiert das zusätzliche Symbol im Kennzeichen des
Bedienteils (z.B. VERSA-LCD-GR – das Display und die Tastenbeleuchtung sind grün;
VERSA-LCDM-WH – das Display und die Tastenbeleuchtung sind weiß).
6.1 Beschreibung der Bedienteile
6.1.1 LEDs zur Anzeige des Zustandes der Bereiche und des Systems
LED Farbe
grün
rot
gelb

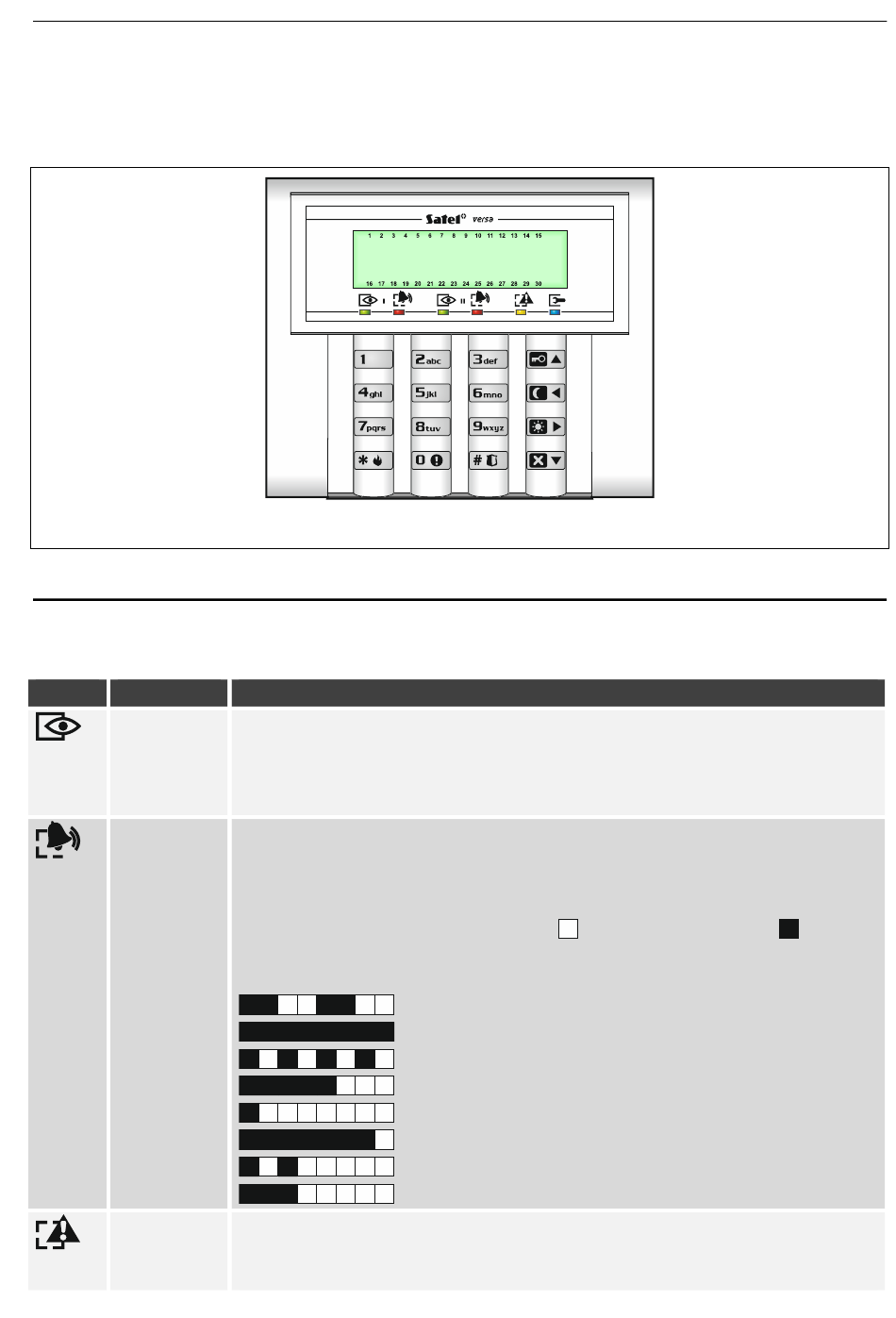

Abb. 2. Bedienteil VERSA-LCD.
informiert über den Zustand des Bereichs (jeder Bereich hat eigene
LED)
leuchtet – Bereich scharf geschaltet
blinkt – Countdown zum Ausgang aus dem Bereich
meldet einen Alarm oder den Alarmspeicher im Bereich (jeder Bereich
hat eigene LED
Darunter wurden
Alarms/Alarmspeichers präsentiert. Jedes Beispiel umfasst ca. 2
Sekunden und wird wiederholt (
leuchtet). Die Beispiele der Zustände sind nach ihrer Priorität
geordnet:
– Brandalarm,
– Einbruchalarm,
– Warnalarm,
– Sabotagealarm,
– Brandalarmspeicher,
– Einbruchalarmspeicher,
– Warnalarmspeicher,
– Sabotagealarmspeicher.
blinkt, um die Aufmerksamkeit des Benutzers zu lenken (z.B. wegen
Störung oder Störungsspeichers)
Die LED ist erloschen, wenn ein oder beide Bereiche scharf sind.
VERSA IP
Beschreibung
grafisch die Signalisierungsarten
– LED erloschen;
7
des
– LED
