Montage und Einstellung Saugfuß
Aus Verpackungsgründen könnte der Saugfuß demontiert von der Maschine gelie-
fert werden und muss dann auf die Platte auf der Bodenreinigungsmaschine ange-
bracht werden.
Für die Montage des Saugfußes wie folgt vorgehen:
•
Platz Sie die Bohrungen 1 unter die Nuten 2.
•
Mit dem Knöpfe 3, sie die Saugfuß 4 auf der Platte 5 Montieren.
•
Stecken Sie den Vakuumschlauch 6 auf den Saug.
Für einen Trockenen Boden komplett zu trocknen, muß der Saugfuß genau einge-
stellt sein. Die Bodenschrubbmaschine verwendet einen Saugfuß in "Runder"-Form
wie Fig. 2/a.
Ein solcher Saugfuß leitet das Wasser gut zu einem Absaugrohr weiter, muß aber
parallel zum Boden sein.
Für einen guten Betrieb des Saugfußes muss in Bezug auf den Fußboden der ideale
Arbeitswinkel gesucht werden. Das hintere Gummiprofi l A des Saugfußes Vertikal
und an seinem Rand arbeiten, wie in der Abbildung zu sehen ist, so dass die Flüssig-
keiten von der Vorderseite des Gummiprofi ls aufgefangen werden.
Dafür muss wie folgt vorgegangen werden:
•
Die Knöpf 7 einstellen zur Erhöhung der Neigung des Saugfußes im Uhr-
zeigersinn (festschrauben) und gegen den Uhrzeigersinn zur Verringerung
der Neigung drehen (aufschrauben).
In Abhängigkeit von den unterschiedlichen, zu trocknenden Fußbodenarten und je
nach Verschleiß der Gummiprofi le des Saugfußes muss die Höhe zum Boden einge-
stellt werden.
Dafür müssen die Muttern 8 wie folgt betätigt werden:
•
Die Muttern in Uhrzeigersinn drehen, um die Höhe vom Boden zu erhöhen
und das Gewicht auf den Boden zu verringern.
•
Die Muttern gegen den Uhrzeigersinn drehen, um die Höhe vom Boden zu
verringern und das Gewicht auf den Boden zu erhöhen.
Dieselben Muttern dienen auch zur Einstellung des Saugfußes, damit dieser parallel
zum Fußboden arbeitet.
Für eine lange Dauer der Gummiprofi le muss der Druck so gering wie möglich sein;
es muss aber gleichzeitig ein gutes Trocknen erreicht werden.
Es ist zu beachten, daß die Trocknungsdauer oftmals durch eine schlechte Absau-
gung beeinfl ußt wird. In diesem Fall muß man:
•
Ansaugrohre, Eingänge, Filter und den Saugfuß selbst gründlichst reinigen.
•
Saugmotoren genauestens überprüfen.
•
Alle Inspektionsöff nungen des Behälters müssen gut verschlossen sein.
SENSO DI MARCIA
DRIVE DIRECTION
A
4,5 mm
VORBEREITUNG DER MASCHINE
VOORBEREIDING VAN DE MACHINE
B
Montage en instelling van de trekker
Voor transportredenen is het mogelijk dat de trekker bij levering gedemonteerd
is van de machine. Hij zal dan op de aandrijfplaat van de machine moeten aan-
gebracht worden.
Ga als volgt te werk voor de montage van de vloerveger:
•
Plaats gaten 1 onder uitsparing 2
•
Met behulp van de knoppen 3 om de trekker 4 op de plaat 5 te passen.
•
Span de onderdrukbuis 6 op trekker.
Voor het goed drogen van de vloer moet de trekker nauwkeurig afgesteld wor-
den. De schrobzuigmachine is voorzien van een trekker met ronde vorm, zoals te
zien is in fi g. 2/a. Dit type trekker zorgt ervoor dat het water goed naar de aan-
zuigslang geleid wordt, maar hij is gevoelig voor de oneff enheden in de vloer.
Voor een goede werking van de trekker moet u de optimale hellingshoek t.o.v.
de vloer instellen.
Het achterste rubbertje A van de trekker moet verticaal en aan de rand afgesteld
worden (zie fi guur), zodat de vloeistof wordt opgenomen door de voorzijde van
het rubbertje.
Ga hiervoor als volgt te werk:
•
Draai de draaiknop 7 naar rechts toe (vaster) om de hellingshoek van de
vloerveger te vergroten of naar links toe (losser) om deze te verkleinen.
Afhankelijk van de verschillende soorten te drogen vloeren en de slijtage van de
rubbertjes, moet de hoogte van de trekker boven de grond worden bijgeregeld.
Dit gebeurt op de volgende wijze met behulp van de moeren 8:
•
Draai de moeren naar rechts toe om de hoogte boven de vloer te vergro-
ten en de druk op de vloer te verkleinen.
•
Draai de moeren naar links toe om de hoogte boven de vloer te verklei-
nen en de druk op de vloer te vergroten.
Dezelfde moeren dienen ook voor de perfect parallelle instelling van de vloer-
veger t.o.v. de vloer.
Voor een lange levensduur van de rubbertjes moet de druk best zijn ingesteld op
de waarde die minimaal noodzakelijk is voor een goede droging.
Denk erom dat het drogen vaak negatief wordt beïnvloed door het slecht fun-
ctioneren van de aanzuiging. In dit geval:
•
Se aanzuigslangen, de openingen, de fi lters en de trekker zelf zorgvuldig
schoonmaken.
•
Het functioneren van de aanzuigmotoren controleren.
•
Controleren of alle inspectie-openingen van de tank goed dicht zijn.
6
30

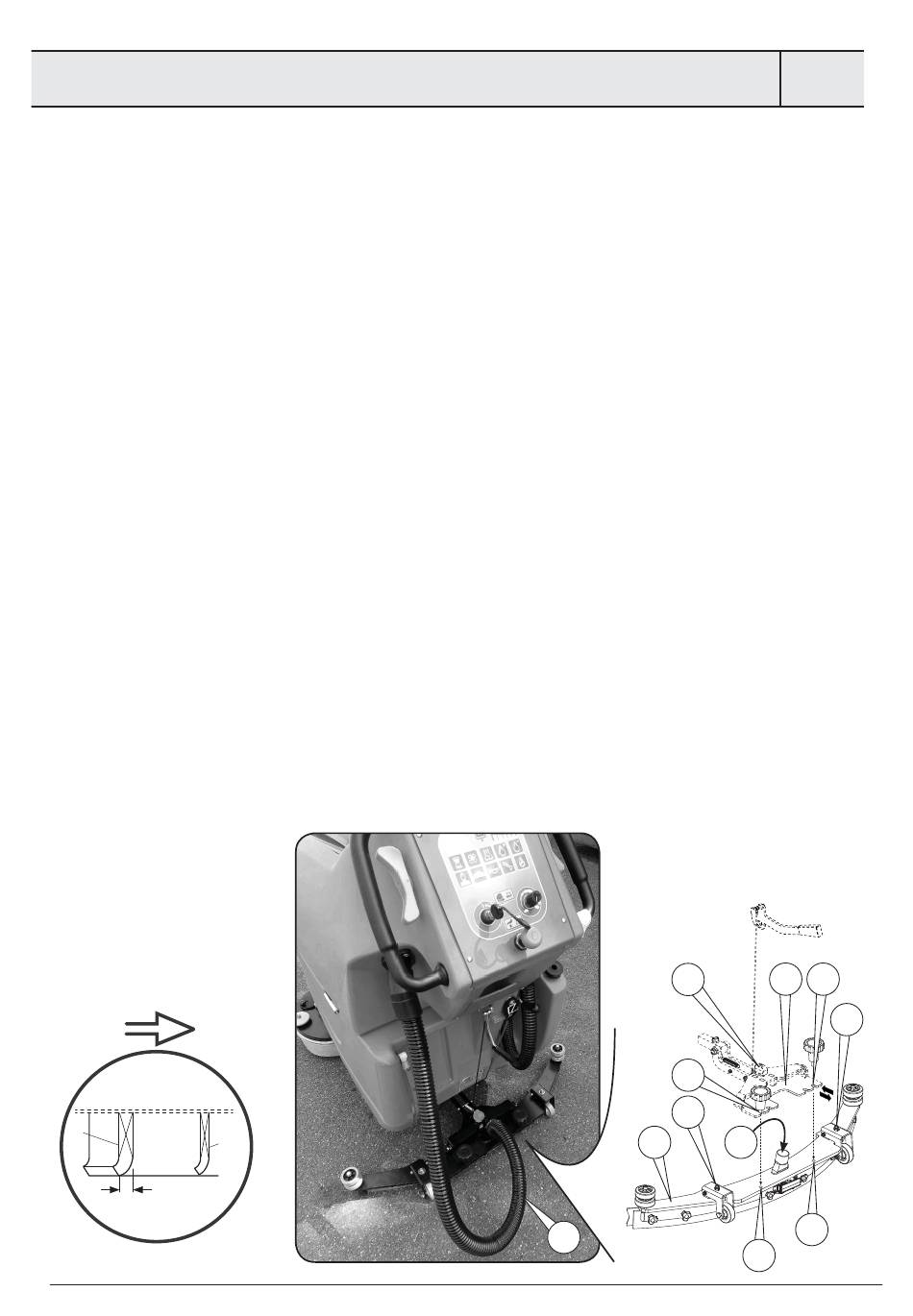

FIG.2/A
5
2
7
2
8
4
6
1
1
8
