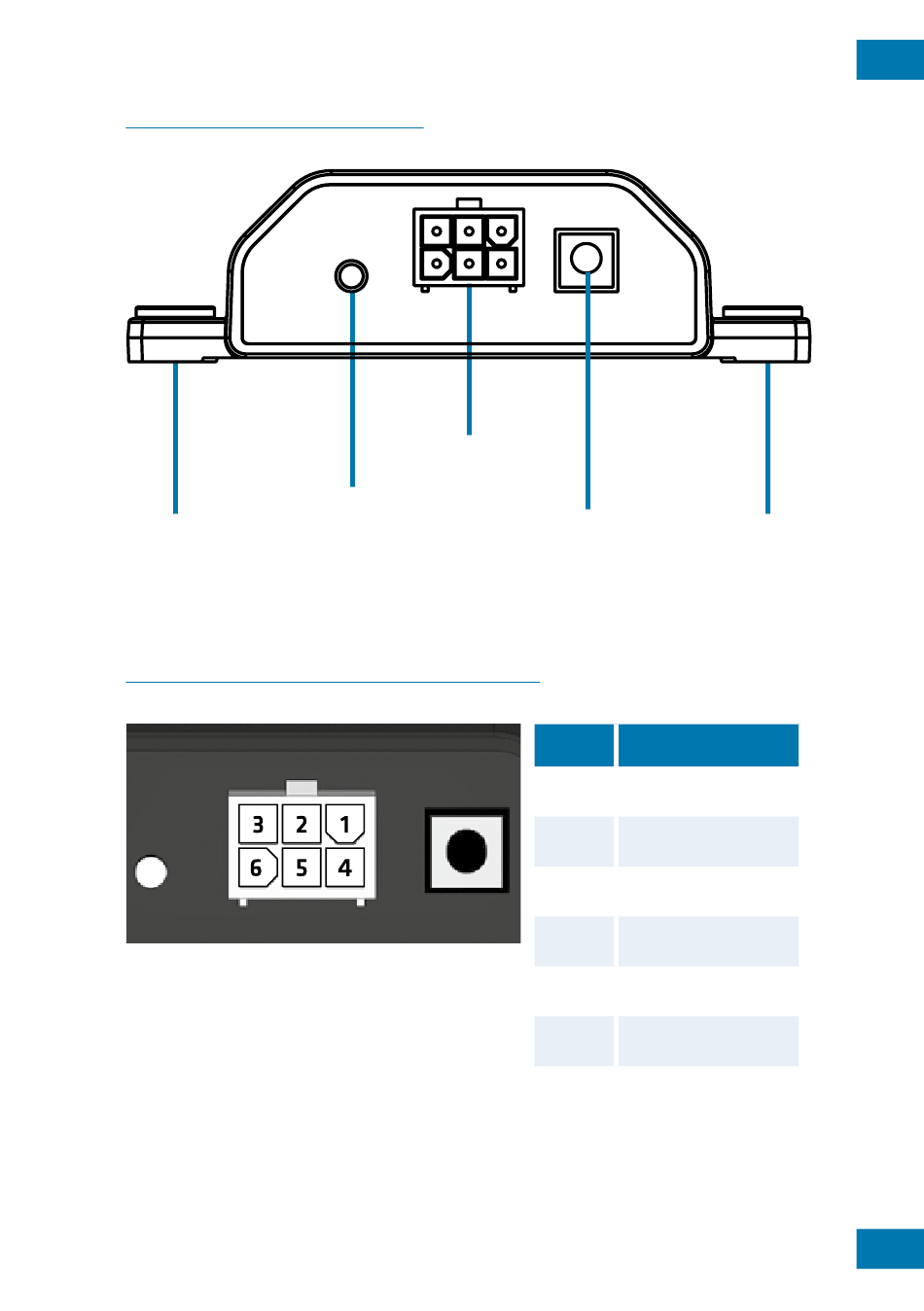

2.3 ONTVANGERAANZICHT

MONTAGEGAT
(M5)
2.4 PINTOEWIJZING VAN DE STEKKER
Gebruik alleen door de fabrikant gecertificeerde aansluitkabels
om de te bedienen apparaten aan te sluiten op de ontvanger.
Sluit geen losse draden aan op de stekkerpinnen van de ontvanger.
Gebruik geen stekkers van andere fabrikanten.
STEKKER
STATUS LED
TOETS 1
MONTAGEGAT
Pin Functie
4 0 Vdc (GND)
1 9 - 36 Vdc
2 Uitgang 1
5 Uitgang 2
3 Uitgang 3
6 Uitgang 4
NL
(M5)
