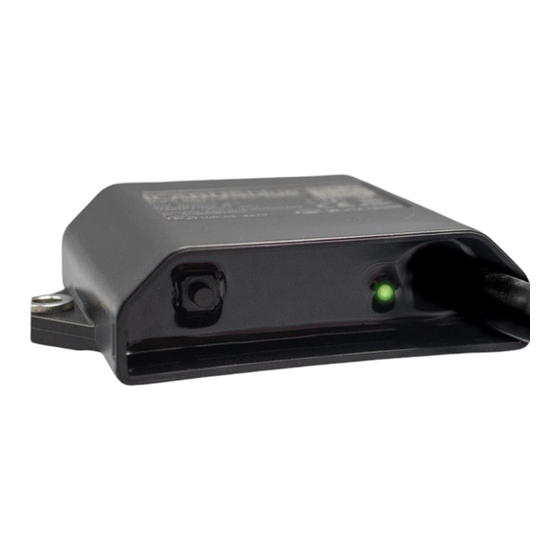

Icarus blue R820 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

R820/R420
HANDBUCH
DIESES HANDBUCH ENTHÄLT WICHTIGE UND
SICHERHEITSRELEVANTE INFORMATIONEN ZUR
EINRICHTUNG UND ZUM BETRIEB DES PRODUKTS.
LESEN SIE DAS HANDBUCH SORGFÄLTIG DURCH
UND VERGEWISSERN SIE SICH, DASS SIE DEN
INHALT
VOLLSTÄNDIG
VERSTANDEN
HABEN,
BEVOR SIE DAS PRODUKT INSTALLIEREN, EINRICH-
TEN UND / ODER DAS PRODUKT ZUM ERSTEN MAL IN
BETRIEB NEHMEN.
DEUTSCH
V02/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Icarus blue R820

Inhaltszusammenfassung für Icarus blue R820

  • Seite 1 R820/R420 HANDBUCH DIESES HANDBUCH ENTHÄLT WICHTIGE UND SICHERHEITSRELEVANTE INFORMATIONEN ZUR EINRICHTUNG UND ZUM BETRIEB DES PRODUKTS. LESEN SIE DAS HANDBUCH SORGFÄLTIG DURCH UND VERGEWISSERN SIE SICH, DASS SIE DEN INHALT VOLLSTÄNDIG VERSTANDEN HABEN, BEVOR SIE DAS PRODUKT INSTALLIEREN, EINRICH- TEN UND / ODER DAS PRODUKT ZUM ERSTEN MAL IN BETRIEB NEHMEN.

  • Seite 2: Allgemein

    Dies könnte zu Stromschlägen, Fehlfunktionen oder Feuer füh- Dieses Handbuch enthält wichtige / sicherheitsrelevante Informa- ren. tionen zur Einrichtung und Bedienung des ICARUS blue R820 und • Betreiben / Nutzen Sie den Empfänger nicht in einer Umgebung R420 Empfängers (im Folgenden „der Empfänger“).

  • Seite 3: Sicherheitshinweise Zur Verwendung

    Bedienung oder Nichteinhaltung von R820 VERPACKUNGSINHALT Sicherheitsbestimmungen verursacht werden. In solchen Fällen läuft zudem die Gewährleistung ab. • ICARUS blue R820 (Empfänger) • Der Empfänger ist kein Spielzeug und ist nicht für Kinder ge- • 12-adriges Anschlusskabel (Länge: 1.5m) eignet.

  • Seite 4: Inhaltsverzeichnis

    7. WARTUNG UND REINIGUNG Lasten ein - oder ausgeschaltet und über die Eingänge Signale 8. ENTSORGUNG eingelesen / weiterverarbeitet werden. Die Steuerung erfolgt hier- 9. GEWÄHRLEISTUNG bei über einen Sender der ICARUS blue Serie oder alternativ per 10. VEREINFACHTE KONFORMITÄTSERKLÄRUNG Smartphone -App.

  • Seite 5: Technische Daten Und Anforderungen

    2.2 TECHNISCHE DATEN UND ANFORDERUNGEN 2.3 EMPFÄNGERANSICHT (OHNE SCHUTZABDECKUNG) Frequenz 2,4 GHz (Bluetooth 5.0) Antenne intern Sendeleistung +8dBm Arbeitsbereich ca. 100m, umgebungsabhängig (Steuerung per TM600) Arbeitsbereich ca. 30m, umgebungs- und geräte- (Steuerung per App) abhängig Versorgungsspannung 9 – 36 Vdc MONTAGELOCH (M5) STATUS LED MONTAGELOCH (M5)

  • Seite 6: Installationsvoraussetzungen

    3. INSTALLATIONSVORAUSSETZUNGEN 2.5 STATUS-LED WARNUNG Die Installation, Montage, Einrichtung und Bedienung des Empfän- gers bei Müdigkeit oder unter Einfluss von Drogen oder Medikamen- Langsames Blinken ten ist strikt untersagt. Befolgen Sie die Sicherheitsvorschriften! Normales Blinken • Die Installation, Montage, Einrichtung und Bedienung des Emp- Schnelles Blinken fängers darf grundsätzlich nur durch qualifiziertes Fachpersonal Dauer An...

  • Seite 7: Verbinden Der Kabel

    • Verbinden Sie Drähte stets mit entsprechend dafür vorgesehe- 1. Verbinden Sie das lose Ende der schwarzen Ader des Empfän- nen Kabelsteckverbindern. gerkabels mit Masse (0 Vdc). • Der Empfänger muss mit zwei Schrauben befestigt werden 2. Verbinden Sie die losen Enden der grauen Adern (1 – 8; Aus- (M5).

  • Seite 8: Koppeln Eines Senders / Smartphone (Pairing)

    2. Drücken Sie 3 x schnell den „Knopf 1“ am Empfänger. 3. Die Status-LED beginnt im Wechsel rot und grün zu blinken. 4. Aktivieren Sie nun den Pairing-Modus des ICARUS blue Sen- ders, der gekoppelt werden soll. Lesen Sie hierzu das entspre- chende Handbuch.

  • Seite 9: Fehlercodes Und -Behebung

    6. FEHLERCODES UND -BEHEBUNG Blinkfolge Fehler Lösung 1 x lang, Überstrom Empfänger Überprüfen und Verringern der Bei Funktionsstörungen des Systems, wird der aufgetretene Fehler 5 x kurz Ausgang 5 Stromabnahme des angeschlos- anhand einer Blinkfolge (siehe Kapitel „LED-Status“) der jeweiligen (nur R820) (>...

  • Seite 10: Wartung Und Reinigung

    Hiermit erklärt die ICP Systems B.V. (Handelsweg 48, 7451 PJ Holten, Der Empfänger wurde in einer kontrollierten Umgebung getestet Niederlande), dass die Funkanlagentypen ICARUS blue R820 und und hat sich unter bestimmten Bedingungen als beständig gegen R420 der Richtlinie 2014 / 53 / EU entsprechen.
  • Seite 11 ICP Systems B.V. Handelsweg 48, 7451 PJ Holten, Niederlande www.icarus-blue.com...
