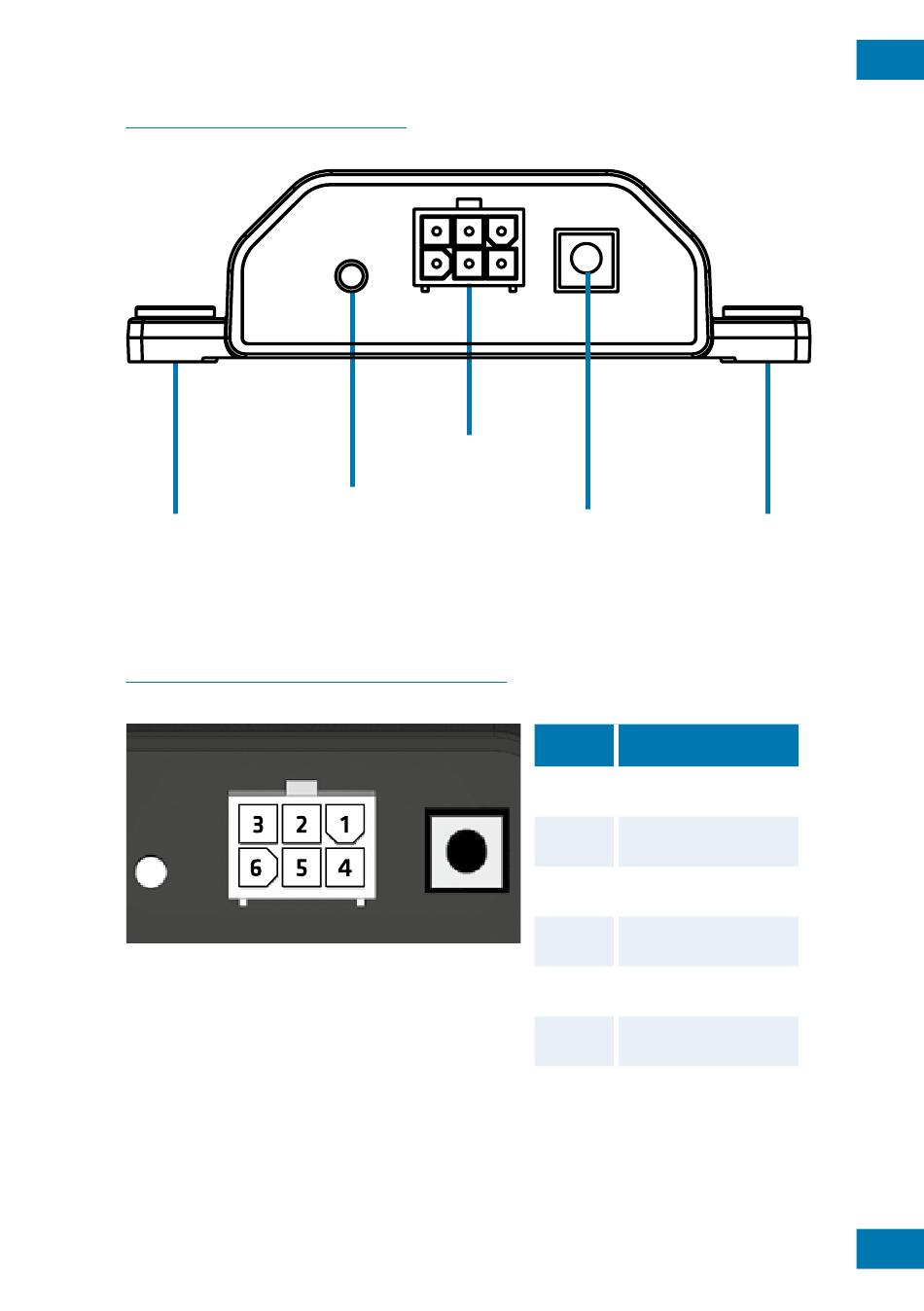

2.3 EMPFÄNGERANSICHT
MONTAGELOCH (M5)
2.4 PIN-BELEGUNG DES STECKERS
Verwenden Sie zum Anschluss der zu steuernden Geräte an den
Empfänger nur vom Hersteller zertifizierte Anschlusskabel.
Klemmen Sie keine losen Adern auf die Steckerstifte des Empfän-
gers. Verwenden Sie keine Stecker von Fremdherstellern.
STECKER
STATUS LED
KNOPF 1
MONTAGELOCH (M5)
Pin
Funktion
4
0 Vdc (Masse)
1
9 - 36 Vdc
2
Ausgang 1
5
Ausgang 2
3
Ausgang 3
6
Ausgang 4
DE
23
