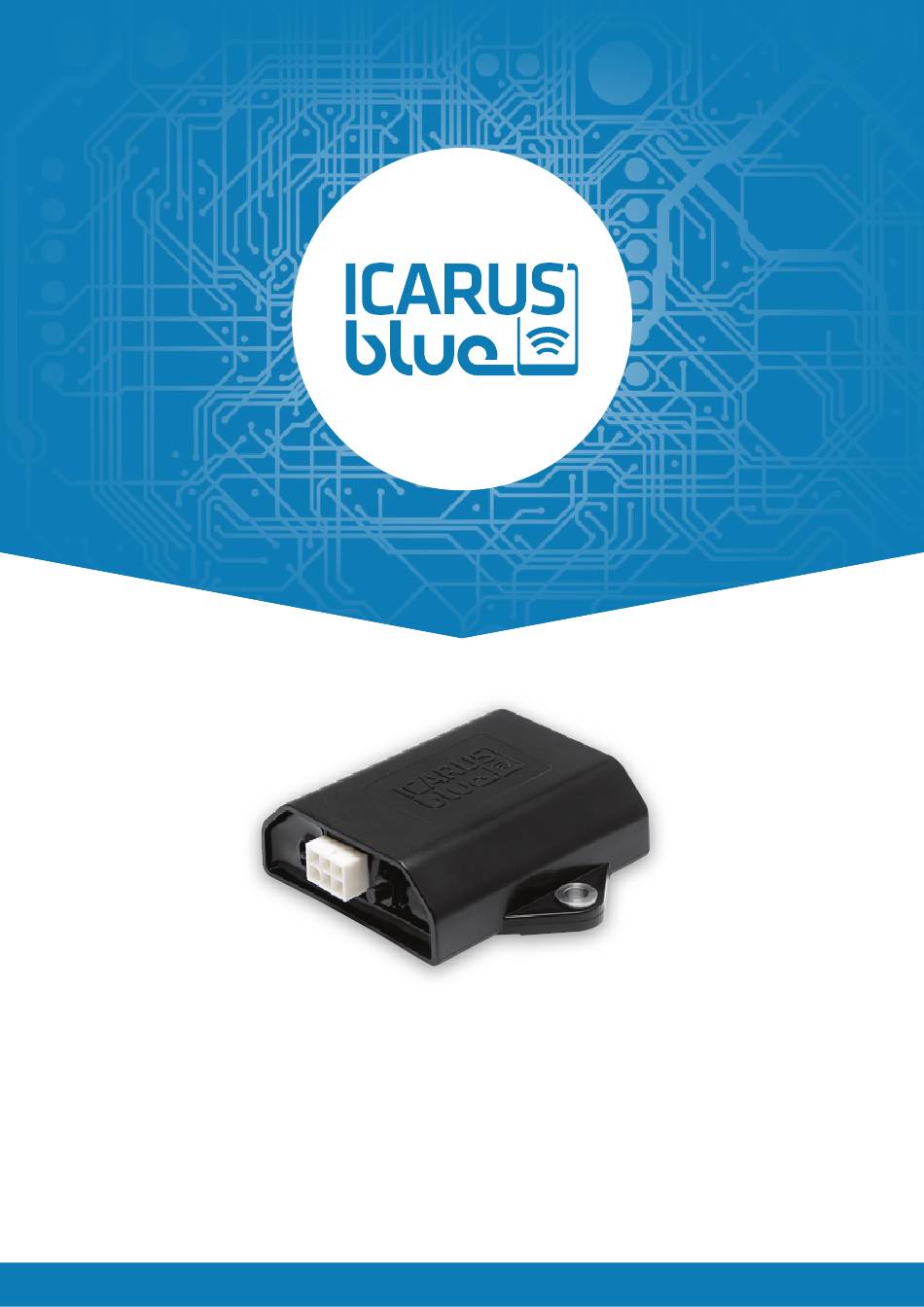

- Seite 1 BASIC BENUTZERHAND- BUCH Die ICP Group (Hersteller dieses Produkts) aktualisiert dieses Benutzerhandbuch von Zeit zu Zeit. Beim Kauf des Produkts verpflichtet sich der Kunde / Benutzer, die neueste Dokumentation bei der ICP Group anzufordern. © ICP Group | Alle Rechte vorbehalten. V.2.12.DE...
-
Seite 2: Über Dieses Benutzerhandbuch
BASIC ÜBER DIESES BENUTZERHANDBUCH Dieses Handbuch richtet sich an Installateure und Benutzer des ICARUS blue BASIC Empfängers (im Folgenden „der Emp- fänger“ genannt). Dieses Handbuch bietet Installateuren und Benutzern alle notwendigen Informationen, um eine korrekte, effiziente und sichere Installation und Verwendung des Empfängers (während seiner Lebensdauer) zu gewährleisten, auch im Falle eines vorhersehbaren Missbrauchs. -
Seite 3: Inhaltsverzeichnis
1.4 ANSCHLUSS DER KABEL ....................... 8 1.5 AKTIVIEREN DES PAIRING-MODUS ....................9 1.6 STATUS LED ............................ 9 2. ICARUS BLUE BASIC APP ...................... 10 2.1 HERUNTERLADEN UND ERSTER START ..................10 2.2 TASTENBEZEICHNUNG UND -FUNKTION ..................11 2.3 KOPPELN (PAIREN) EINES NEUEN EMPFÄNGERS .............. -
Seite 4: Sicherheitshinweise
BASIC SICHERHEITSHINWEISE Bevor Sie den Empfänger installieren oder benutzen, müssen Sie das „Short User Manual“ sowie dieses Benutzerhand- buch sorgfältig durchlesen, um sicherzustellen, dass Sie den Empfänger richtig installieren und benutzen. Um die Sicherheit zu gewährleisten, müssen Sie die Anleitungen vor der Installation und dem Gebrauch des Empfängers vollständig und zweifelsfrei verstanden haben. -
Seite 5: Anmerkungen Zur Benutzung
BASIC SICHERHEITSHINWEISE (FORTSETZUNG) ANMERKUNGEN ZUR BENUTZUNG • Schäden, die durch Nichtbeachtung der Sicherheitsvorschriften entstehen, fallen nicht unter die Gewährleistung. Der Hersteller haftet nicht für Folgeschäden. • Der Empfänger darf nicht zum Betrieb von Systemen/Anwendungen verwendet werden, bei denen der Benutzer nicht durch systemeigene Sicherheitsfunktionen geschützt ist. -
Seite 6: Icarus Blue Basic Empfänger
BASIC 1. ICARUS BLUE BASIC EMPFÄNGER MONTAGELOCH STATUS ANSCHLUSS PAIRING (M5) STECKER TASTE Abb. 1: ICARUS blue BASIC Empfänger. Aderfarbe Funktion Schwarz 0Vdc 9-36V Grün Ausgang 1 Gelb Ausgang 2 Lila Ausgang 3 Grau Ausgang 4 Abb. 2: Pin und Kabelzuordnung ©... -
Seite 7: Technische Spezifikationen
Max. Anzahl der gekoppelten Geräte 24 Mindestsystemanforderungen siehe https://www.icarus-blue.com 1.2 PRODUKTTYP IDENTIFIZIERUNG Jeder ICARUS blue BASIC Empfänger ist auf der Rückseite mit einem entsprechenden Produktaufkleber gekennzeichnet, der eine eindeutige Identifizierung des Produkts ermöglicht. © ICP Group | Alle Rechte vorbehalten. -
Seite 8: Montagevorschriften
BASIC 1.3 MONTAGEVORSCHRIFTEN • Nur qualifiziertes Personal darf den Empfänger montieren. • Eine unsachgemäße Montage kann den Benutzer, Unbeteiligte oder andere Personen (je nach Anwendung) gefährden und Verletzungen oder Schäden an Es ist strengstens untersagt, Personen und am Empfänger selbst verursachen. den Empfänger zu montieren •... -
Seite 9: Anschluss Der Kabel
BASIC 1.4 ANSCHLUSS DER KABEL SCHALTEN SIE DIE SPANNUNGS- LESEN UND BEFOLGEN SIE DIE VERSORGUNG AUS BEVOR SIE DIE ENTSPRECHENDEN ANLEITUNGEN KABEL ANSCHLIESSEN, UM EINEN UND SICHERHEITSHINWEISE DER STROMSCHLAG, FEHLFUNKTION GERÄTE, DIE SIE AN DEN ODER FEUER ZU VERMEIDEN! EMPFÄNGER ANSCHLIESSEN! 1. -
Seite 10: Aktivieren Des Pairing-Modus
BASIC 1.5 AKTIVIEREN DES PAIRING-MODUS The „Pairing-Taste“ des Empfängers (siehe Kapitel 1, Abb. 1) dient zur Aktivierung des Pairing-Modus (koppeln von Smart- phones / Tablets mit dem Empfänger). SCHRITT 1 Vergewissern Sie sich, dass der Empfänger korrekt verkabelt, mit Strom versorgt und in Betrieb genommen ist (siehe 1.4). -
Seite 11: Icarus Blue Basic App
BASIC 2. ICARUS BLUE BASIC APP Der Empfänger kann nur über die dazugehörige kostenlose ICARUS blue BASIC App gesteuert und konfiguriert werden. Sobald Sie die App heruntergeladen und installiert haben (siehe 2.1), können Sie: • mehrere ICARUS blue BASIC Empfänger zur App hinzufügen und verwalten, •... -
Seite 12: Tastenbezeichnung Und -Funktion
BASIC 2.2 TASTENBEZEICHNUNG UND -FUNKTION TASTEN TASTENBEZEICHNUNG UND -FUNKTION HAUPTMENÜTASTE · Befindet sich in der oberen linken Ecke des App-Bildschirms. · Öffnet das Hauptmenü, wenn sie gedrückt wird. INFORMATIONSTASTE · Befindet sich auf der rechten Seite mehrerer Einstellungsoptionen. · Zeigt zusätzliche Informationen und Anweisungen an, wenn sie gedrückt wird. STEUERTASTE ·... -
Seite 13: Einstellungen Der Steuertasten Und Ausgänge
BASIC 2.4 EINSTELLUNGEN DER STEUERTASTEN UND AUSGÄNGE Sobald Sie den Empfänger mit Ihrem Gerät gekoppelt und verbunden haben, können Sie die Steuertasten und Aus- gänge des Empfängers in der App steuern und konfigurieren. SCHRITT 1 Öffnen Sie das Hauptmenü. SCHRITT 2 Wählen Sie den Menüpunkt „Einstellungen“... -
Seite 14: Allgemeine App-Einstellungen
BASIC 2.5 ALLGEMEINE APP-EINSTELLUNGEN Zusätzlich zu den Tasten- und Ausgangseinstellungen (siehe 2.4) können Sie auch die allgemeinen Einstellungen der App ändern. SCHRITT 1 Öffnen Sie das Hauptmenü. SCHRITT 2 Wählen Sie den Menüpunkt „Einstellungen“ aus. SCHRITT 3 Drücken Sie auf „App-Einstellungen“ am unteren Rand des Bildschirms. Sie erhalten die folgenden Einstellungsmöglichkeiten für die App: OPTION BESCHREIBUNG... -
Seite 15: Verwendung Des Empfängers
BASIC 3. VERWENDUNG DES EMPFÄNGERS Eine unsachgemäße Bedienung, bei der Sie die Bedienungsanleitung nicht gelesen und verstanden haben, wie das Gerät zu benutzen ist, kann je nach Anwendung den Bediener, umstehende Personen und andere Dinge in Gefahr bringen und zu Verletzungen und/oder Schäden an persönlichen Gegenständen sowie am Empfänger führen. 4. -
Seite 16: Entsorgung
Umwelt bei. 7. GEWÄHRLEISTUNG Der ICARUS blue BASIC Empfänger wurde in einer kontrollierten Umgebung getestet und hat sich unter bestimmten Umständen als resistent gegen Feuchtigkeit und Staub erwiesen (entspricht den Anforderungen der Klassifizierung IP66 gemäß der internationalen Norm IEC 60529).
