Schritt 4: Installation
Installation des Kabelbaums
Das Gerät wird mit einem Kabelbaum geliefert, der mit einem einfach
anschließbaren Stecker zum Anschluss des Geräts an die Stromversorgung und
an den Schwinger sowie mit Anschlüssen für externe Geräte versehen ist.
Die Farbcodierung in der Zeichnung (siehe Seite 49) gibt die jeweiligen
Kabelbaumanschlüsse an. Art der Ersatzsicherung: AGC/ 3AG - 3 Ampere.
Bei erforderlicher Verlängerung des Netzkabels verwenden Sie Leitungen
nach AWG 22. Kürzen Sie das Schwingerkabel NICHT. Dadurch erlischt
die Garantie. Sie können das Gerät direkt an die Batterie anschließen. Falls
das Schiff mit einem bordeigenen Stromnetz ausgerüstet ist, können Sie das
Gerät möglicherweise direkt an eine freie Sicherung am Sicherungsblock
anschließen. Entfernen Sie bei Verwendung des schiffseigenen
Sicherungsblocks die mit dem Gerät mitgelieferte Leitungssicherung.
ACHTUNG: Die maximale Eingangsspannung des Geräts beträgt
35 Volt DC. Diese Spannung darf nicht überschritten werden, da dies zur
Beschädigung des Geräts und zum Erlöschen der Garantie führen kann.
HINWEIS: Bei einem Anschluss unter normalen Bedingungen verwenden
Sie die rote und schwarze Leitung. Die anderen Leitungen müssen
bei normalem Betrieb des Geräts nicht angeschlossen sein. Weitere
Informationen zum Anschließen eines NMEA- oder CANet-kompatiblen
Geräts finden Sie auf Seite 50.
So installieren Sie den Kabelbaum:
1. Verwenden Sie zur Bestimmung der Polarität der Spannungsquelle
eine Prüflampe oder ein Voltmeter.
2. Schließen Sie die rote Leitung (Plusleitung) an den Pluspol
der Spannungsquelle. (Bei Verwendung des schiffseigenen
Sicherungsblocks verlegen Sie den Plus-Anschluss über die
Sicherung, siehe Zeichnung.)
3. Schließen Sie die schwarze Leitung (Minusleitung) an den Minuspol
der Spannungsquelle.
4. Setzen Sie die 3-Ampere-Sicherung ein bzw. überprüfen diese (am
schiffseigenen Sicherungsblock bzw. am Sicherungshalter des Kabels).
5. Richten Sie die Kerben am Kabelstecker und an der Rückseite des
Geräts aufeinander aus. Stecken Sie den Kabelstecker in die Buchse
und drehen den Sicherungsring gegen den Uhrzeigersinn bis zum
Anschlag.

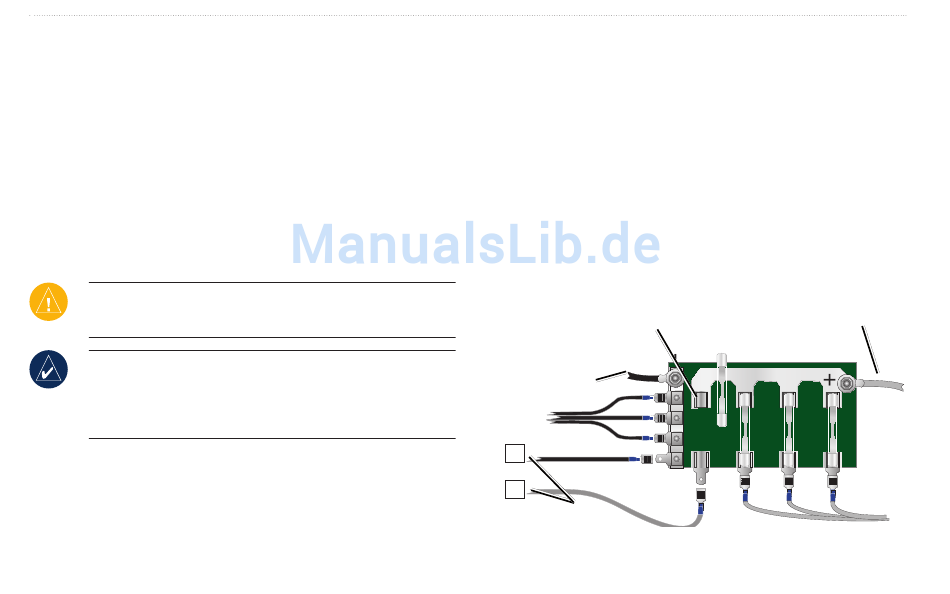

3-Ampere-
Sicherung
Masseanschluss
des Schiffes
—
+
Zum Gerät
Sicherungsblock
Serie GPSMAP
Zur Stromversorgung des
Schiffes (0-35 Volt)
2A 3A
500 Benutzerhandbuch
®
