ErwEndEn dEs
In Kombination mit einem Schwinger wird Ihr Gerät zu einem leistungs-
fähigen Fischlot/Echolot. Wenn Ihr Gerät nicht mit einem integrierten Echolot
ausgestattet ist, kann ein Garmin Echolotmodul GSD 21 oder GSD 22 an Ihr
Gerät angeschlossen werden, um die Echolot-Funktionen nutzen zu können.
Informationen zu „Ganzer Bildschirm"
Wählen Sie die Option „Ganzer Bildschirm", um eine Vollbild-Grafik mit den
Messwerten des Echolotschwingers anzuzeigen.

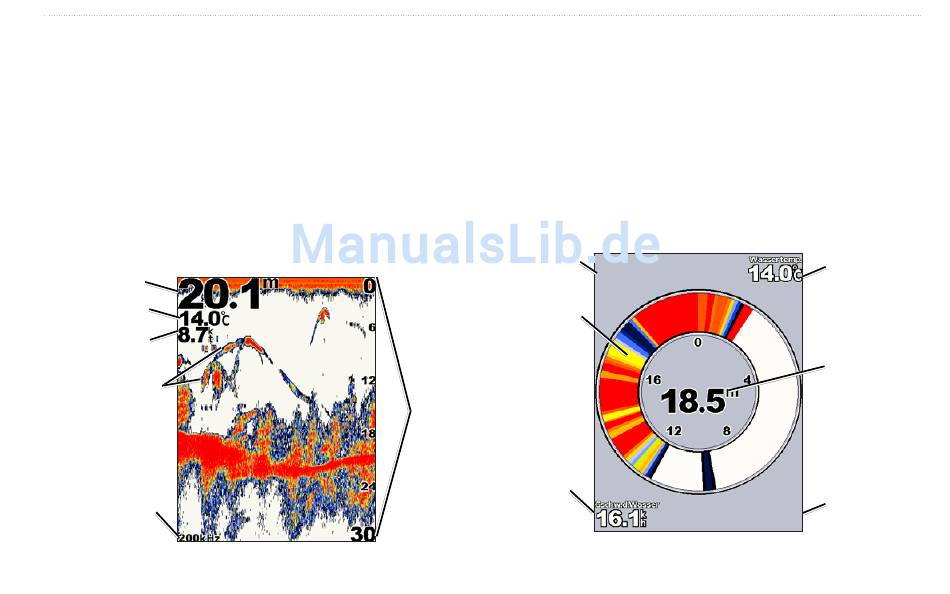

Wählen Sie auf dem Home-Bildschirm Echolot > Ganzer
Tiefe
Temperatur
Geschwindigkeit
Schwebende Ziele
Schwingerfrequenz
bzw. Kegelbreite
Serie GPSMAP
500 Benutzerhandbuch
®
E
cholots
bildschirm.
Bereich
Informationen zur Echolotdarstellung
Der Bildschirm „Echolotdarstellung" (nur bei Doppelsendekegel-Schwingern)
liefert nahezu in Echtzeit ein Abbild dessen, was unter dem Schiff geschieht.
Die Tiefenskala ist als Ring ausgebildet, beginnt oben, d.h, bei 12 Uhr, und
verläuft im Uhrzeigersinn. Die Echolot-Informationen leuchten an dem Ring
auf, sobald sie von der auf dem Innenring angezeigten Tiefe empfangen
werden. Wie bei der normalen Grafik zeigen die Farben die unterschiedliche
Stärke des reflektierten Echolotsignals an.
Um das Echolot vom Home-Bildschirm aus zu öffnen, wählen Sie Echolot
> Echolotdarstellung.
Spannung
Blinkring
Geschwindigkeit
(Wasser)
V
E
ErwEndEn dEs
cholots
Wassertemperatur
Tiefe
km-Zähler
