5.8.2
Bedienelemente im Gerät
Diese Einstellung hat Auswirkung auf die Brennertypen 2U/D / 2U/D X und RD2 X / RD3 X.
•
Umschalter „Programm oder Up-/Down-Betrieb" des Schweißgeräts in Stellung Up-/Down- oder Pro-
gramm-Betrieb schalten.
Der Umschalter „Programm oder Up-/Down–Funktion" kann an Ihrem Gerät anders aussehen.
Verwenden Sie hierzu die entsprechende Betriebsanleitung Ihrer Stromquelle.
5.8.3
Bedienelemente BP (Bypass-Schieber)
Pos. Symbol
1
2
099-700050-EW500
04.09.2024
2U/D X
Beschreibung
0
Bypass-Schieber
Bypass-Schieber geschlossen, volle Schweißrauchabsaugleistung
Bypass-Schieber
Bypass-Schieber geöffnet, reduzierter Schweißrauchabsaugleistung
Steuerung
RD2 X

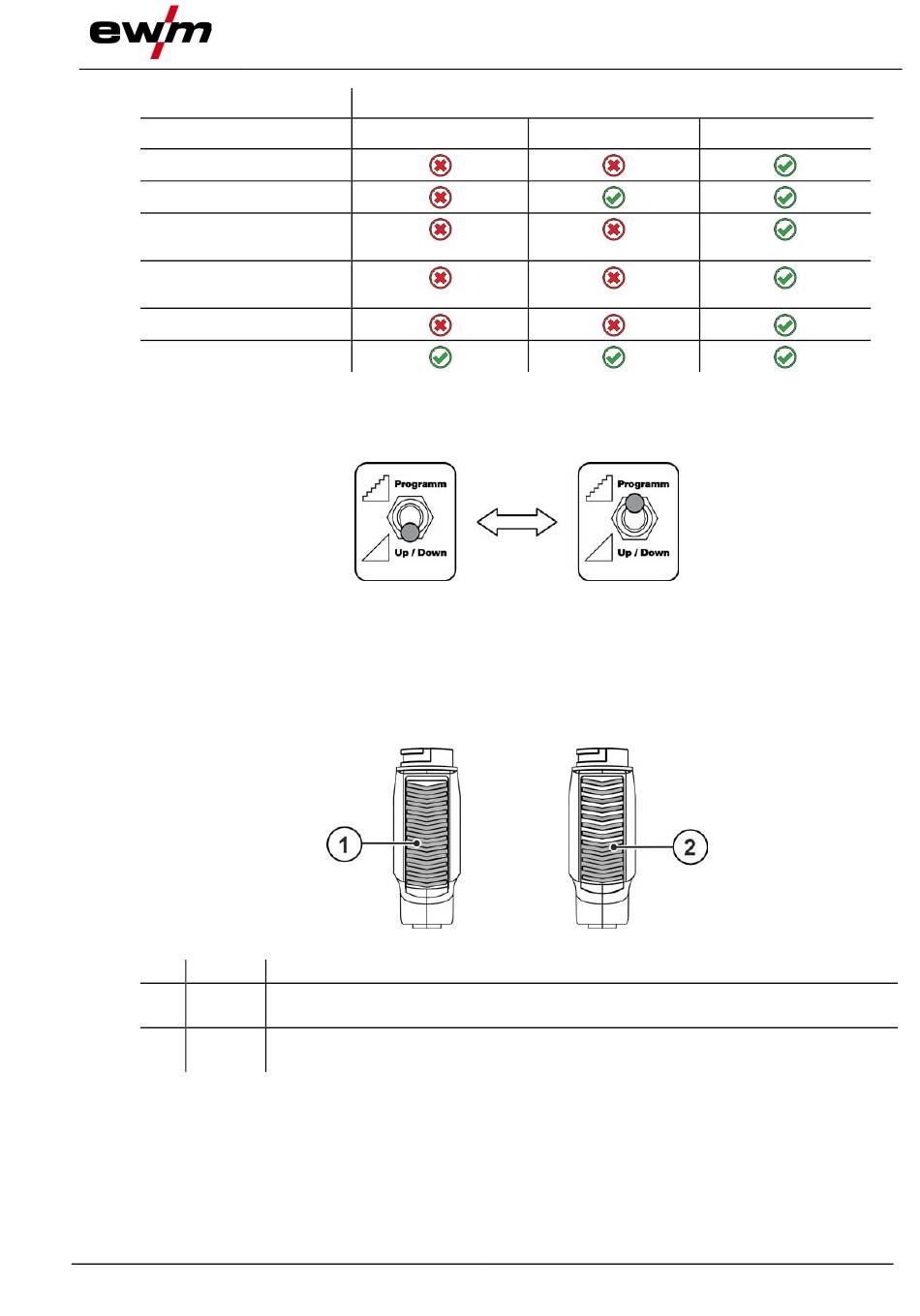

Abbildung 5-23
Abbildung 5-24
Aufbau und Funktion
Funktionsbeschreibung
RD3 X *)
33
