Aufbau und Funktion
Schweißbrenner anpassen
Transport und Lagerung
Lagerung im geschlossenen Raum, Temperaturbereich der Umgebungsluft:
•
-25 °C bis +55 °C (-13 F bis 131 F)
Relative Luftfeuchte
•
bis 90 % bei 20 °C (68 F)
Umgebungstemperatur kühlmittelabhängig! Kühlmitteltemperaturbereich der Schweißbrennerkühlung
[1]
beachten!
5.4

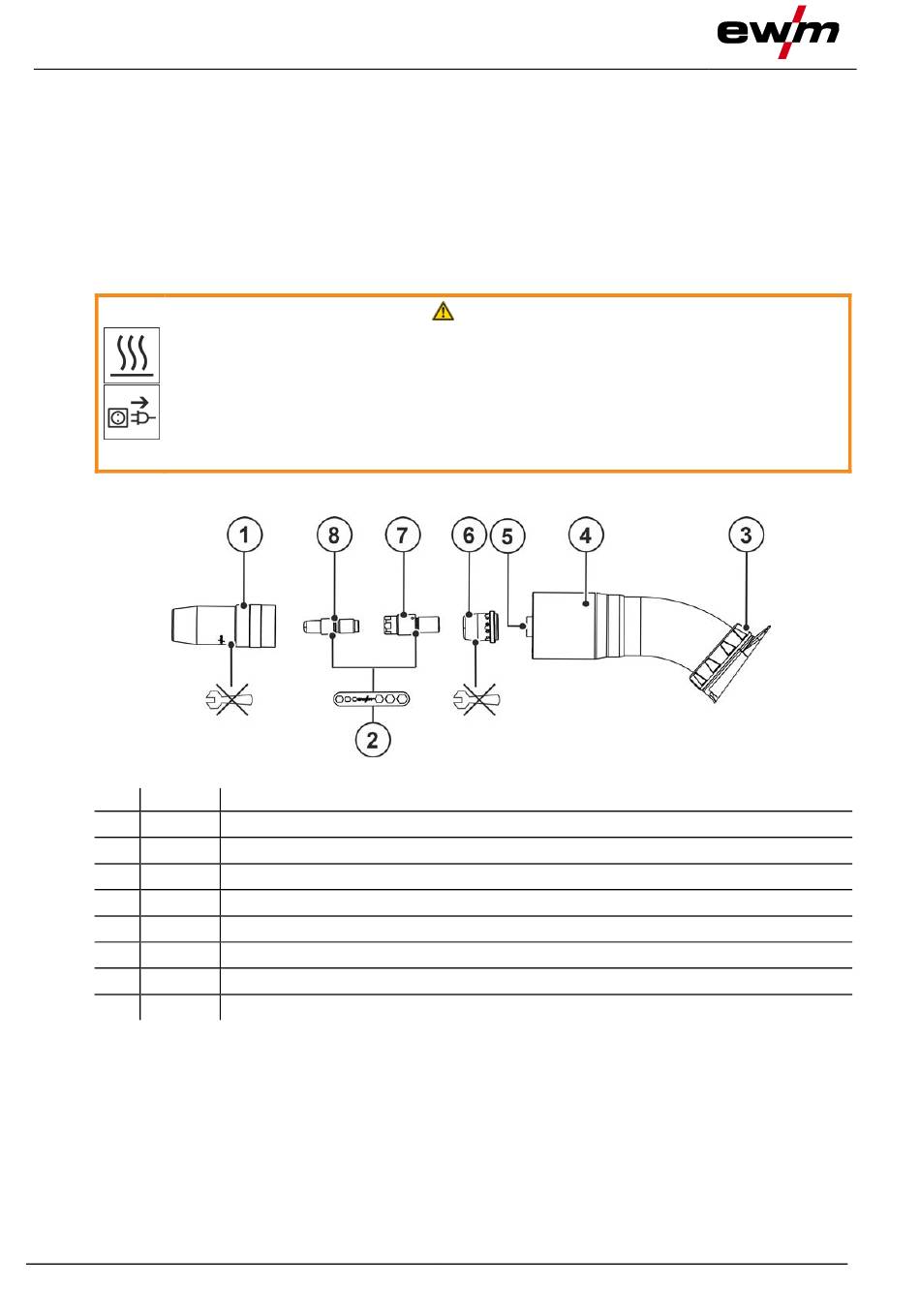

Schweißbrenner anpassen
Verbrennungs- und Stromschlaggefahr am Schweißbrenner!
Schweißbrenner (Brennerhals bzw. Brennerkopf) und Kühlflüssigkeit (wassergekühlte
Ausführung) werden während des Schweißvorgangs stark erhitzt. Bei Montagearbeiten
könnten Sie mit elektrischer Spannung oder heißen Bauteilen in Berührung kommen.
•
Ordnungsgemäße Schutzausrüstung tragen!
•
Schweißstromquelle bzw. Schweißbrennerkühlgerät abschalten und Schweißbrenner abküh-
len lassen!
Absauganlage abschalten.
Pos. Symbol
1
2
3
4
5
6
7
8
20
[1]
Beschreibung
0
Gasdüse
Brennerschlüssel > siehe Kapitel 9
Verschlussring
Absaugbogen - integrierte Absaugdüse
Brennerhals
Gasverteiler
Düsenstock
Stromdüse
WARNUNG
Abbildung 5-1
099-700050-EW500
04.09.2024
