Aufbau und Funktion
Funktionsbeschreibung
5.7.2
Prüfen Schweißrauchvolumenstrom
•
Einstellwerte Schweißrauchvolumenstrom > siehe Kapitel 8.
•
Schweißrauchvolumenstrom in Abhängigkeit der Höhenlage berechnen > siehe Kapitel 12.2.
•
Schweißrauchabsaugbrenner, mit Schweißrauchabsaugdüse, senkrecht von oben bis Anschlag in die
Düsenaufnahme vom AirFlow Meter stecken.
•
Der AirFlow Meter muss oben zusätzlich mit einer Hand gehalten werden (grüne Haken).
•
Die Ansaugöffnung unten darf weder von Fingern oder einer Hand verdeckt sein (rotes Kreuz).
•
Der Mindestabstand zwischen AirFlow Meter und einem Gegenstand sollten mindestens 50 cm / 19,7
inch. betragen.
•
Die Öffnungen der Schweißrauchabsaugdüse dürfen nicht verstopft und müssen frei von Schmutz
sein.
•
Die Öffnungen der Absaugdüse müssen sich komplett im Inneren des AirFlow Meters befinden und
dürfen nicht von der Membrandurchführungstülle der Düsenaufnahme verdeckt sein.
•
Beim Schweber auf die Einbaurichtung achten. Der O-Ring des Schwebers muss nach unten zeigen.
•
Die Schweißrauchabsaugdüse vom Schweißrauchabsaugbrenner muss sich passgenau im AirFlow
Meter befinden.
•
Bypass-Schieber am Schweißrauchabsaugbrenner komplett schließen.
•
Filter- und Absauganlage einschalten.
•
Schweißrauchvolumenstrom muss in der Mitte vom O-Ring, am Schweber auf der Skala, vom Mess-
rohr des AirFlow Meters abgelesen werden.
•
Den Schweißrauchvolumenstrom am Regler der Absauganlage nachregeln bis der vorgegebene Wert
Q
und der abgelesene Wert übereinstimmt.
vn
5.8
Funktionsbeschreibung
5.8.1
Einstellungen
Parameteränderungen werden sofort gespeichert und an der Schweißgerätesteuerung angezeigt!
Besonderheiten:
Der volle Funktionsumfang der PM-Funktionsbrenner RD3 X ist nur in Verbindung mit der
XQ-MIG/MAG-Geräteserie und dem Drahtvorschubgerät Drive XQ gegeben. Dabei hat der Brenner
Funktion der Verfahrensumschaltung statt JOB-Umschaltung.
Wird der Funktionsbrenner RD3 X an eine andere EWM-Geräteserie mit Multimatrix
angeschlossen, schaltet der Brenner in den Kompatibilitätsmodus und ist in den Funktionen auf
RD2 X eingeschränkt.
JOBs, die man über die Funktionsbrenner und dem Parameter JOB-Umschaltung verändern kann,
sind freie Jobs und nur in der Kombination mit den Sonderparametern P11, P12 und P13 abrufbar.

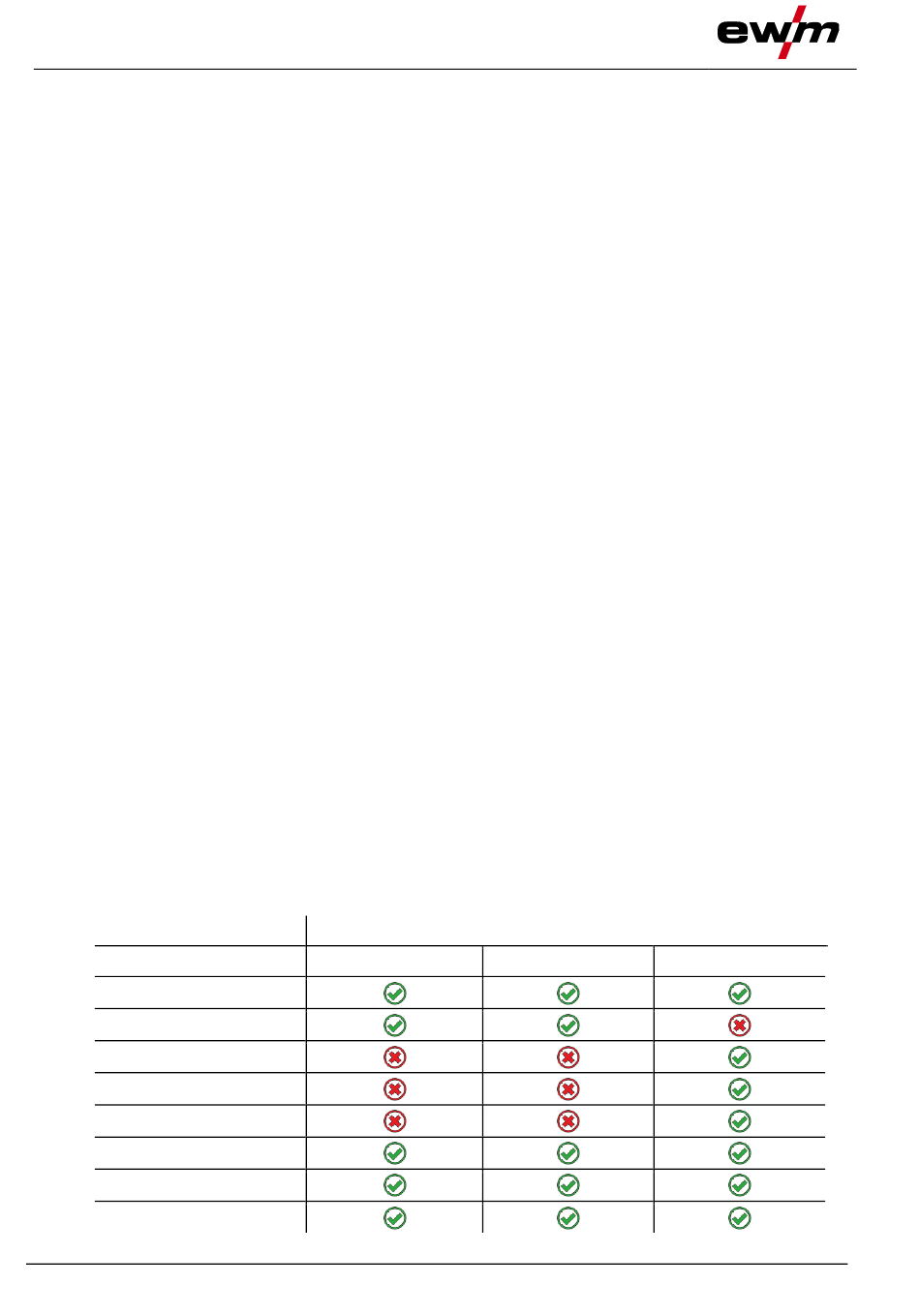

Der Anwender kann je nach Brennerausführung folgende Schweißparameter der Hauptprogramme än-
dern.
Programmumschaltung
JOB-Umschaltung
Verfahrensumschaltung
Betriebsart
Schweißart
Drahtgeschwindigkeit
Spannungskorrektur
Stromkorrektur
32
Steuerung
2U/D X
RD2 X
RD3 X *)
