Fernparametrierung und Fernwartung • Aufbau und Anschluss
3 Anschluss VEGAMET 624/625, VEGASCAN 693, PLICSRADIO C62
3 Anschluss VEGAMET 624/625, VEGASCAN
693, PLICSRADIO C62
Diese Anschlussvariante erfordert eine im Auswertgerät integrierte
RS232-Schnittstelle (optional). Das Modem kann über das im Liefer-
umfang befindliche Kabel direkt an die RS232-Schnittstelle des
Auswertgerätes angeschlossen werden.
2

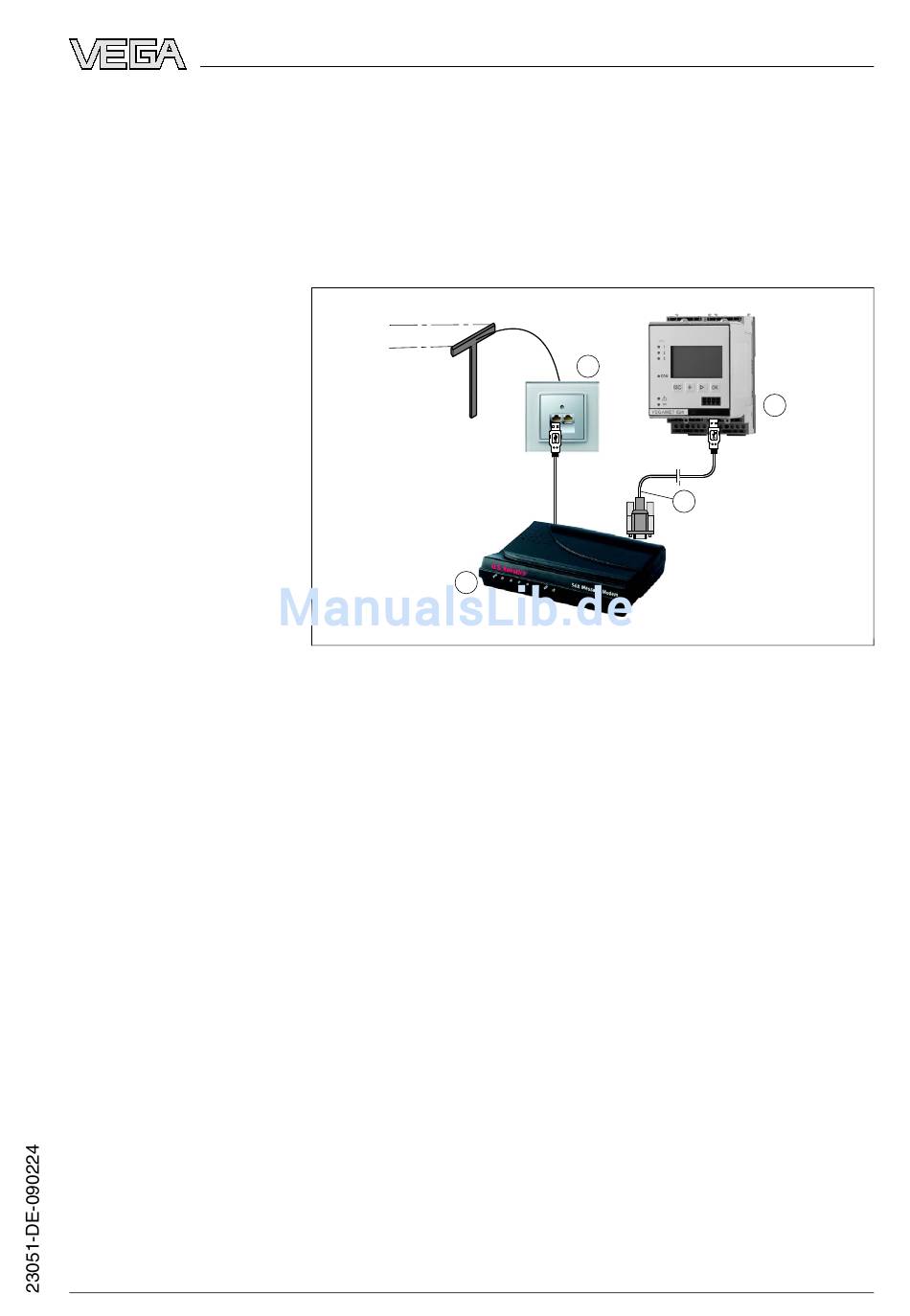

Abb. 4: Anschluss Auswertgerät via RS232
1
Analoger Telefonanschluss (entfällt bei GSM-Funkmodem)
2
Serielles Analogmodem oder GSM-Funkmodem
3
RS232-Spezialkabel (im Lieferumfang des VEGAMET)
4 VEGAMET 624/625, VEGASCAN 693, PLICSRADIO C62
Falls im Auswertgerät keine RS232-Schnittstelle integriert ist, kann die
Verbindung auch über die frontseitig eingebaute I²C-Schnittstelle und
ein VEGACONNECT 3 erfolgen.
