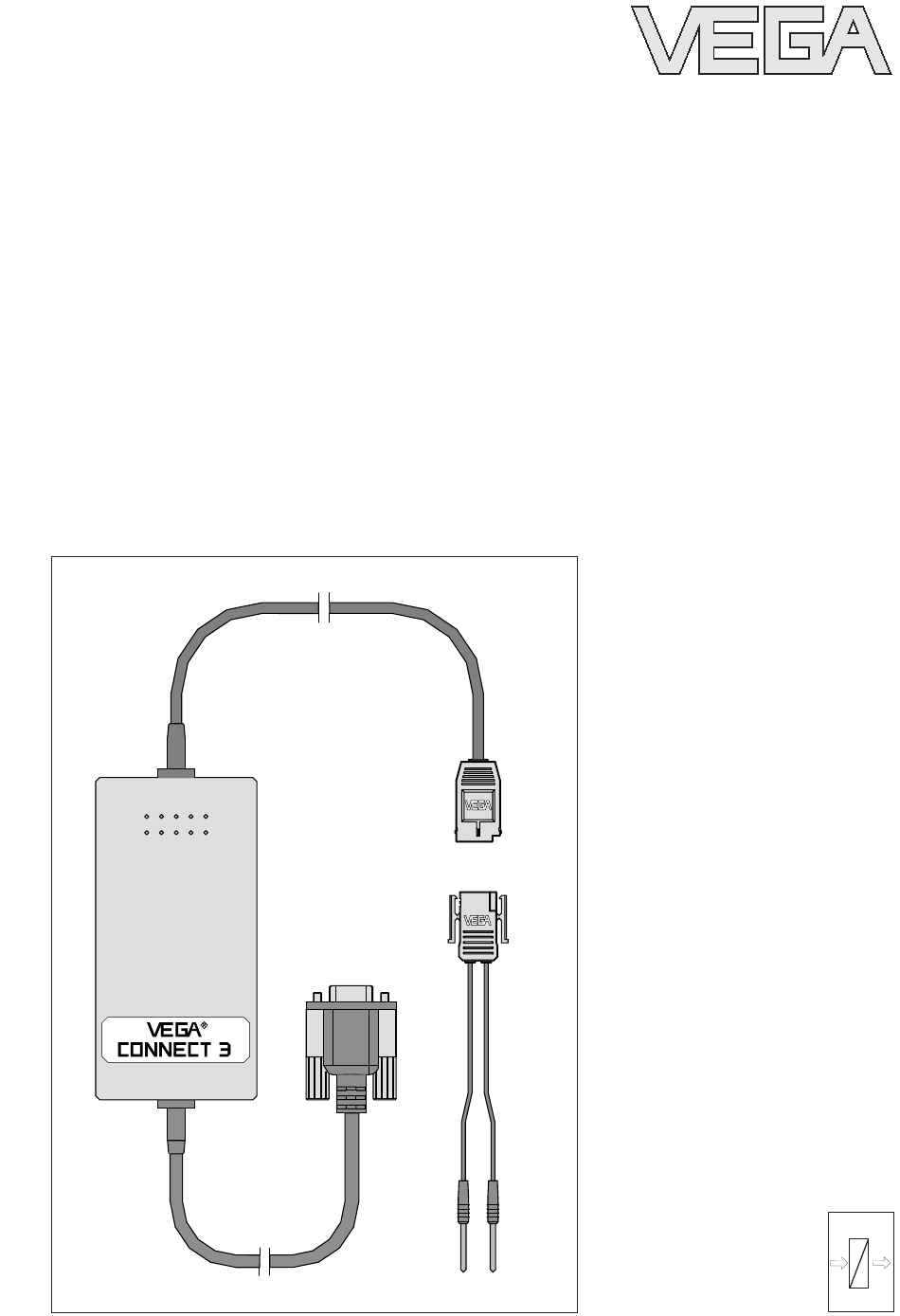

- Seite 1 Betriebsanleitung VEGACONNECT 3...
-
Seite 2: Inhaltsverzeichnis
Ex-Bereich enthalten. Sicherheitsbestimmungen und Unfallverhü- Diese Sicherheitshinweise sind Bestandteil der tungsvorschriften. Bedienungsanleitung und liegen jedem Gerät Eingriffe in das Gerät über die anschluss- mit Ex-Zulassung bei. bedingten Handhabungen hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch VEGA-Personal vorgenommen werden. VEGACONNECT 3... -
Seite 3: Produktbeschreibung
Produktbeschreibung 1 Produktbeschreibung 1.1 Funktion und Aufbau Das VEGACONNECT 3 ist ein Schnittstellenadapter zur Anbindung eines PCs an kommunika- tionsfähige VEGA-Geräte. Zur Parametrierung ist die Bediensoftware VVO oder PACT ware mit VEGA-DTM erforderlich. VVO (VEGA Visual Operating) und PACT ware sind Konfigurations- und Parametrier-Tools, welche eine einfache und komfortable Einstellung der VEGA-Geräte ermöglichen. - Seite 4 • bei Anschluss an die I²C-Schnittstelle an- stelle des Bedienmoduls MINICOM (Serien VEGAPULS 40/50, VEGAFLEX 50, VEGASON 50) (Anschluss 1) Kommunikation via VBUS-Protokoll • bei Anschluss an die 2-Draht-Leitung aller VBUS-Sensoren (Anschluss 2) • bei Anschluss an die 2 mm-Steckbuchsen aller VBUS-Sensoren (Anschluss 2) VEGACONNECT 3...
-
Seite 5: Anbindungsmöglichkeiten
RS 232-Schnittstelle des PCs oder Modems. In seltenen Fällen kann es vorkommen, dass Anbindungsmöglichkeiten I C-Bus: die Leistung der RS 232-Schnittstelle zur Das VEGACONNECT 3 kann an die I C-Bus- Spannungsversorgung des VEGACONNECT 3 Schnittstelle folgender Sensoren angeschlos- nicht ausreicht. Dann kann die Speisung sen werden. -
Seite 6: Elektrischer Anschluss
Produktbeschreibung 1.4 Elektrischer Anschluss 1.5 Anschluss an ein Modem Sollte das VEGACONNECT 3 mit einem RS 232-Anschluss (9-polige Sub-D Buchse) externen Modem verbunden werden, ist ein spezielles Modem-Verbindungskabel zu verwenden. Das Modem-Verbindungskabel kann anhand untenstehender Belegung selbst hergestellt, oder bei VEGA bestellt werden. -
Seite 7: Technische Daten
Gehäuseabmessungen (L x B x H) 120 x 60 x 40 mm Gewicht mit Anschlussleitungen ca. 200 g CE-Konformität VEGACONNECT 3 erfüllt die Schutzziele des EMVG (89/336/EWG) und der NSR (72/23/EWG). Die Konformität wurde nach folgenden Normen bewertet: EMVG Emission EN 61326:1997/A1:1998 (Klasse B) Immission... -
Seite 8: Anschlussbeispiele
Erst dann kann der Schnittstellenadapter VEGACONNECT 3 angeschlossen werden. R = 230 Ω VEGAPULS ® Anschlussbeispiel HART VEGACONNECT 3, angeschlossen an der Sensor ® - HART -Leitung oder an einen - Radar-Sensor VEGAPULS 51K mit analogem Ausgangssignal in Verbindung mit einer SPS. -
Seite 9: Anschluss An Vbus-Sensoren Serie 50 (Nur Mit Der Ausführung Vbus-Schnittstelle Möglich)
VEGACONNECT 3 VEGAPULS 51V Ex VEGAPULS Anschlussbeispiel VBUS: Anschlussbeispiel VBUS: VEGACONNECT 3, angeschlossen an die VEGACONNECT 3, angeschlossen an einen - VBUS-Leitung oder an einen - Radar-Sensor VEGAPULS 51V Ex - Radar-Sensor VEGAPULS 51V oder an ein oder an einen - Auswertgerät VEGAMET 515V... -
Seite 10: Anschluss An Profibus Pa-Sensoren Serie 50
C-Bus-Stecker (4-adrig) an die I C-Bus-Schnittstelle Profibus DP Profibus PA Segmentkoppler VEGASON VEGA- CONNECT 3 VEGAPULS Anschlussbeispiel Profibus PA: VEGACONNECT 3, angeschlossen an einen - Radar-Sensor VEGAPULS 51P oder an einen - Ultraschall-Sensor VEGASON 51P in Verbindung mit einem Segmentkoppler. VEGACONNECT 3... -
Seite 11: Anschluss An Anzeigeinstrument Vegadis 50
Anschlussbeispiele 3.4 Anschluss an Anzeigeinstrument VEGADIS 50 Hinweis: VEGADIS 50 darf in Verbindung mit dem VEGACONNECT 3 nicht im Ex-Be- reich eingesetzt werden. Sind die Sensoren in HART ® -, VBUS- oder Profibus-Systemen mit einem digitalen Anzeige- instrument VEGADIS 50 verbunden, kann das VEGACONNECT 3 an die I C-Bus-Schnittstelle des VEGADIS 50 angeschlossen werden. - Seite 12 VEGA Grieshaber KG Am Hohenstein 113 D-77761 Schiltach Telefon (07836) 50-0 (07836) 50-201 E-Mail info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebs- bedingungen entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten. 25641-DE-040220...
