InSTallaTIon
GUIDE
DIRECTIon oF RoTaTIon
anD SHaFT loaDInG

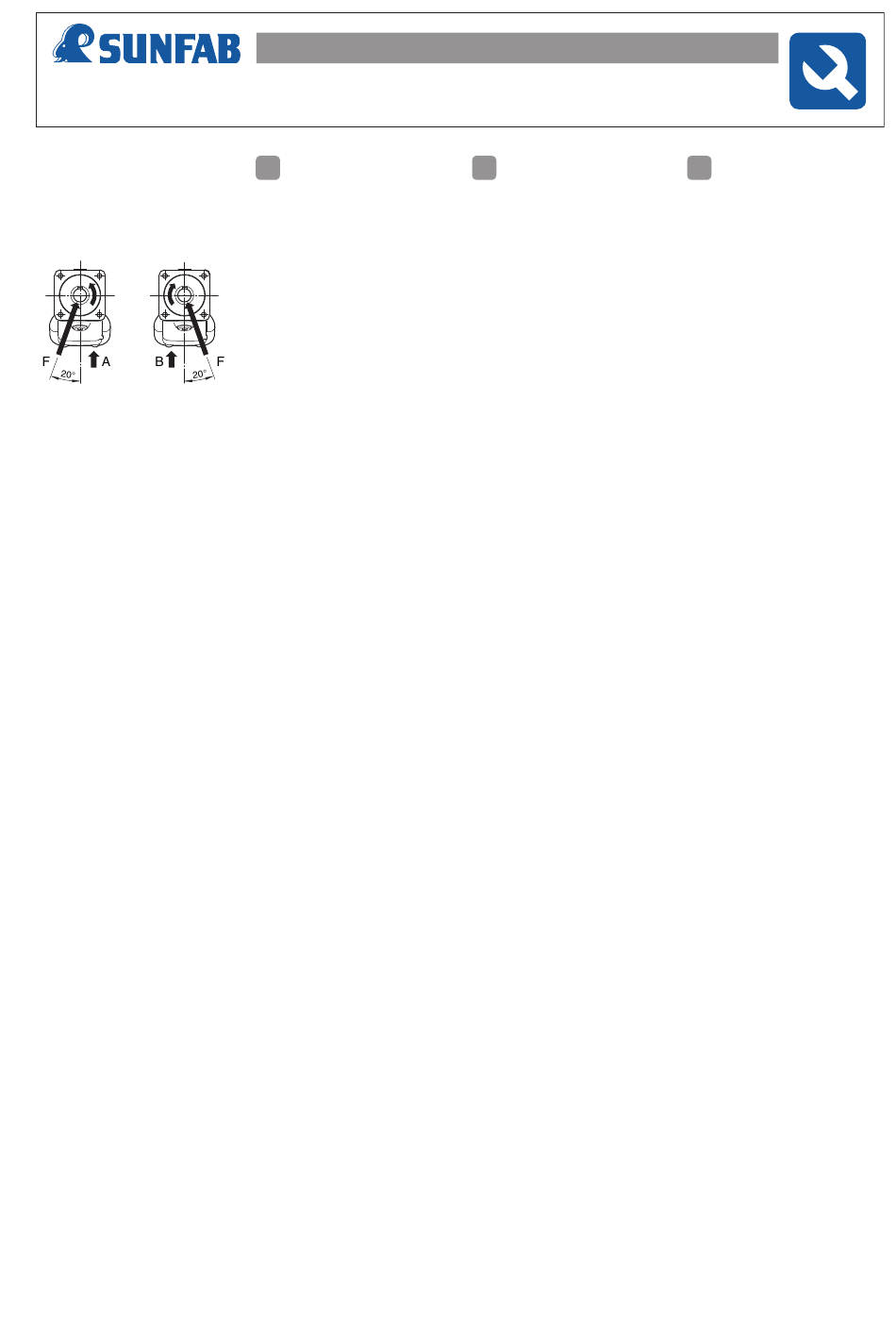

The SCM motors can operate in
both directions of rotation. The
illustration shows the port selec­
tion in relation to the rotation.
The service life of the motor
largely depends on the service
life of the bearings. These are
affected by the operating condi­
tions such as speed, pressure, oil
viscosity, degree of purification.
External loading of the shaft,
its size, direction and location
also affects the service life of
the bearings. Optimal angle of
engagement is 20°.
If a calculation of bearing ser­
vice life is required for special
applications, contact Sunfab
Hydraulics.
FEED PRESSURE
I
n certain applications the mo­
tor can operate as a pump, for
example, vehicles on slopes. In
such cases one must ensure that
there is sufficient flow and feed
pressure to prevent cavitation
and noise.
HYDRaUlIC oIl
High performance oil meeting
the specifications ISO type HM,
DIN 51524­ 2HLP or better must
be used.
Min. viscosity 10 cSt is required
to guarantee lubrication.
Ideal viscosity is 20­40 cSt. In or­
der not to reduce the viscosity of
the oil below the recommended
level, the system temperature
should not exceed 60 °C.
FIlTERInG
Cleanliness ISO norm 4406, code
16/13 is recommended.
