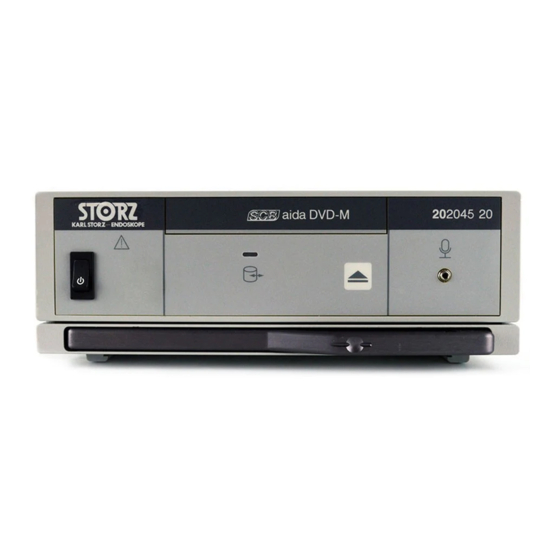

KARL STORZ AIDA™ DVD-M
Modell 20 204520-140 Grundgerät mit
integriertem Smartscreen™ Touch Screen
Model 20 204520-140 Basic Unit with
integrated Smartscreen™ Touch Screen
Modelo 20 204520-140 Equipo básico con
pantalla táctil Smartscreen™ integrada
Modell 20 204520-1
Grundgerät
Model 20 204520-1
Basic Unit
Modelo 20 204520-1
Equipo básico
