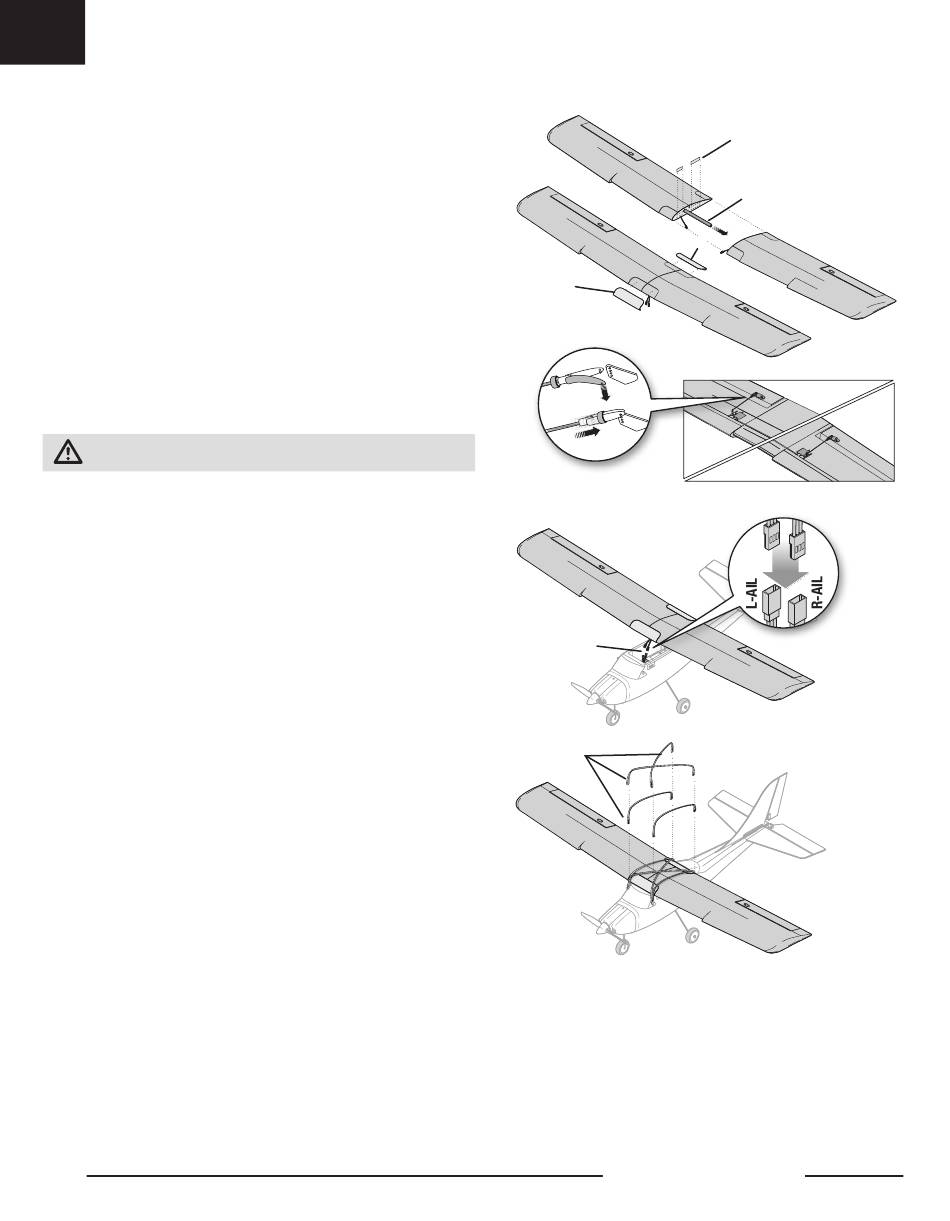

Montage der Tragfläche
1. Bringen Sie vorsichtig 2 Streifen doppelseitiges Klebeband (A) entsprechend
der Abbildung an der Tragflächenwurzel an. Bauen Sie die Tragflächen auf dem
Carbon-Steckungsrohr (B) zusammenbauen, so dass es keine Lücke gibt. Für
das Zusammenhalten der Tragflächen ist kein Epoxid erforderlich. Jedoch kann
nach Wunsch (statt Klebeband) Epoxid zum Verkleben der Tragflächen auf dem
Steckungsrohr zueinander verwendet werden.
2. Stellen Sie sicher, dass die Tragflächen korrekt ausgerichtet sind. Montieren
Sie entsprechend der Abbildung die vorderen (C) und hinteren (D)
Tragflächenabdeckungen mit doppelseitigem Klebeband in ihren jeweiligen
Schlitzen auf den Tragflächen.
3. Verbinden Sie die rechten und linken Servoarme des Querruders mit den
jeweiligen Steuerhörnern und verwenden Sie dabei die mitgelieferten Gestänge
und Gabelköpfe in den äußersten Löchern. Lesen Sie zum Zentrieren der
Querruder die Anweisungen zum Anpassen des Gabelkopfes.
4. Verbinden Sie den linken Servo-Anschluss des Querruders mit der
Servoverlängerung mit der Kennzeichnung „AIL-L" und den rechten Servo-
Anschluss des Querruders mit der Servoverlängerung mit der Kennzeichnung
„AIL-R".
5. Montieren Sie die Tragfläche am Rumpf.
ACHTUNG: Achten Sie darauf, die Kabel beim Befestigen der Tragfläche
am Rumpf NICHT zusammenzudrücken oder anderweitig zu
beschädigen.
6. Montieren Sie die 8 Gummibänder (F) an den vorderen und hinteren Stangen,
um die Montage abzuschließen. Zentrieren Sie die Tragfläche auf dem Rumpf.
Bringen Sie die 8 Gummibänder von vorne nach hinten gehend über der
Tragfläche an, um die Tragfläche am Rumpf zu sichern.
7. Das Zerlegen erfolgt in der entgegengesetzten Reihenfolge.
WICHTIG: Die Gummibänder reduzieren bei einem Aufprall die Schäden an den
Tragflächen. Ersetzen Sie immer verschlissene oder kaputte Gummibänder.
Wir empfehlen zur Lagerung oder zum Transport Ihres Modells, die Tragfläche vom
Rumpf zu entfernen. Stellen Sie vor jedem Flug sicher, dass die Tragfläche zentriert,
gerade und am Rumpf gesichert ist.
TIPP: Stellen Sie sicher, dass die Kappen sicher auf den Stangenende sind.
Tragen Sie bei Bedarf CA-(Cyanacrylat-)Klebstoff auf, um die Kappe an der
Stange zu sichern.
