DE
Flug-Akku laden
Der empfohlene Akku für das E-flite Apprentice STS Fluggerät, der in der RTF-
Version mitgeliefert wird, ist ein 11,1 V, 3200 mAh 3S 30C Smart Technology LiPo-
Akku mit einem IC3 -Stecker (SPMX32003S30). Wird ein anderer Akku verwendet,
™
dann sollte dieser in Leistung, Abmessungen und Gewicht ähnlich sein, damit er
in den Rumpf passt. Der Geschwindigkeitsregler des Fluggeräts ist mit einem IC3-
Gerätestecker ausgerüstet. Stellen Sie sicher, dass der gewählte Akku kompatibel
ist. Stellen Sie immer sicher, dass das Modell mit dem gewählten Akku am
empfohlenen Schwerpunkt (CG) ausbalanciert ist. Befolgen Sie die Anweisungen
des gewählten Akkus und des Akkuladegeräts zum Laden des Flug-Akkus.

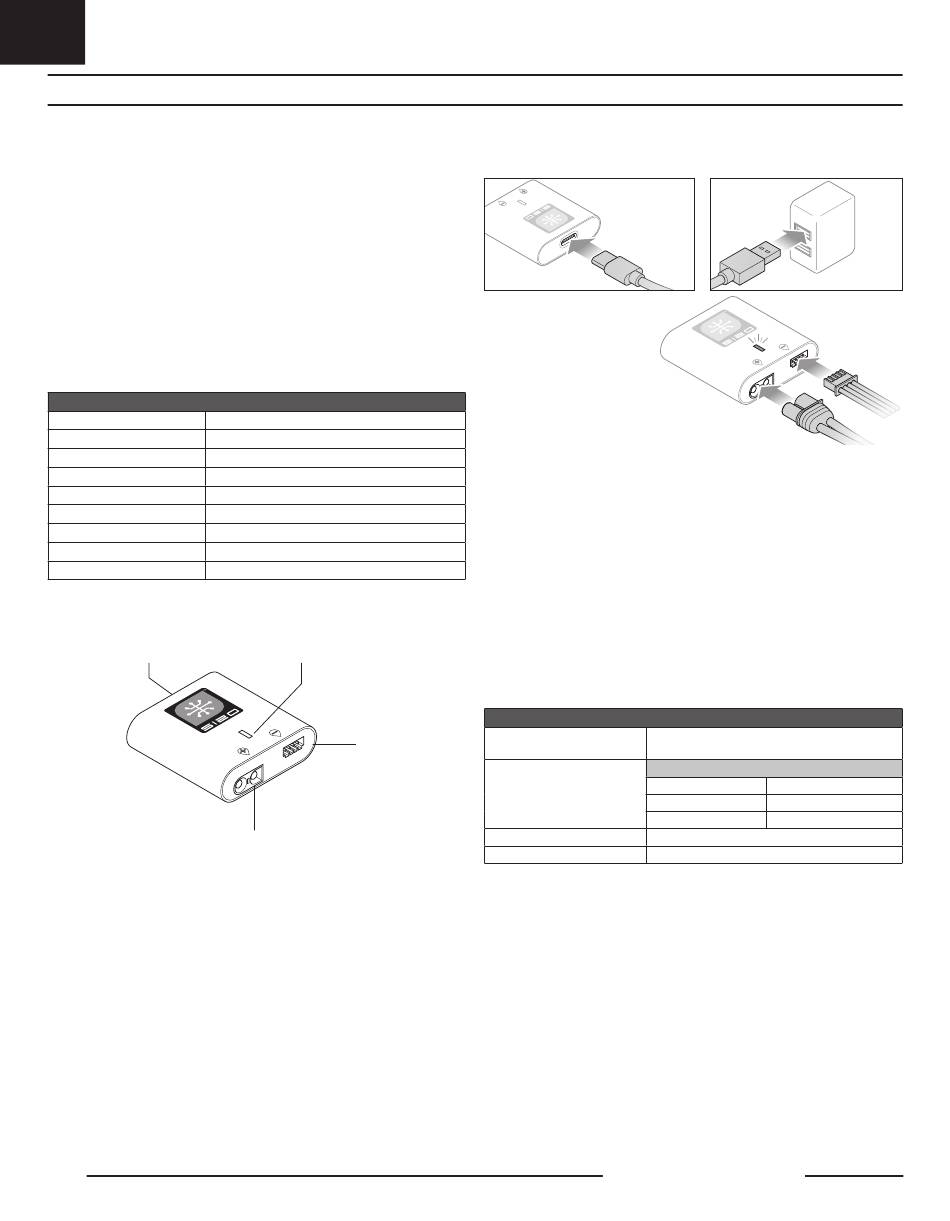

RTF Smart Technology Akku und S120-Ladegerät,
Spezifikationen und Betrieb
Das mit der RTF-Version des Fluggeräts mitgelieferte Spektrum S120 SMART
Technology Ladegerät ist nur mit Spektrum SMART 2–3 zelligen LiPo-Akkus oder
6–7-zelligen NiMH-Akkus kompatibel. Es ist nicht mit anderen Akkuchemien oder
nicht-SMART-Akkus kompatibel.
Ein USB-Netzteil ist für den Betrieb erforderlich. Für schnellste Ladezeiten wird ein
S120-Spezifikationen
Eingabe USB vom Typ C, Netzteil nicht im Lieferumfang enthalten
Eingangsspannung 5 V-12 V
Ladeleistung max. 18 W (abhängig von der Stromversorgung)
Kompatibler USB Netzadapter 5 V/1 A, 5 V/2 A, USB Quick Charge (QC) 2.0/3.0
Akku-Anschluss IC3 und Ausgleichsstecker
Akkutypen LiPo, NiMH (nur Spektrum SMART-Akkus)
Anzahl der Zellen 2–3 Zellen LiPo, 6–7 Zellen NiMH
Max. Ausgangsleistung 13,05V
Max. Ausgangsstrom Bis zu 2 A
Netzteil vom Typ USB-C QC empfohlen.
USB-C-Anschluss
IC3-Ladeanschluss
40
LED-Anzeige
Ausgleichsanschluss
Zum Laden des mitgelieferten Flug-Akkus:
1. Das S120-Ladegerät mit dem mitgelieferten USB-Kabel vom Typ C an ein USB-
Netzteil (nicht im Lieferumfang enthalten) anschließen.
2. Den Spektrum SMART
Akku-IC3-Stecker (A) in die
IC3-Ladebuchse am S120-
Ladegerät stecken und das
Akku-Ausgleichskabel (B)
in den Ausgleichsanschluss
des Ladegeräts
einführen. Die IC3- und
Ausgleichsstecker müssen
eingesteckt sein, ehe der
Ladevorgang starten kann.
Um den Ladevorgang zu unterbrechen, kann der Akku jederzeit vom Ladegerät
getrennt werden.
WICHTIG: SMART NiMH-Akkus verfügen nicht über einen Ausgleichsstecker.
3. Die IC3- und Ausgleichsstecker trennen, wenn die Lade- und Ausgleichszyklen
abgeschlossen sind. Dies wird durch die LED angezeigt.
B
4. Die LED-Anzeige wird bei einem Ladefehler durchgängig rot leuchten. Befolgen
Sie die Verfahrensschritte, um sicherzustellen, dass der richtige Anschluss zum
Laden des Akkus verwendet wird.
A
Den Status des Ladegeräts entnehmen Sie bitte der Tabelle mit den LED-Anzeigen
auf der vorherigen Seite.
WICHTIG: Durch das Anschließen eines Akkus, der nicht vom Smart-Typ ist, wird
ein Ladefehler verursacht und der S120 wird den Akku nicht erkennen
oder aufladen.
LED-Anzeige
USB 5 V: Weiße LED
Einschalten
USB Quick Charge 2.0/3.0: Blaue LED
LiPo: Violettfarbene LED
Unter 25 %
25 % – 75 %
NiMH: Gelbe LED
76% – 99%
Laden abgeschlossen
Fehler
Apprentice STS
B
A
B
A
Akkukapazität
Einmaliges Blinken
Zweimaliges Blinken
Dreimaliges Blinken
Grüne LED (durchgängig)
Rote LED (durchgängig)
