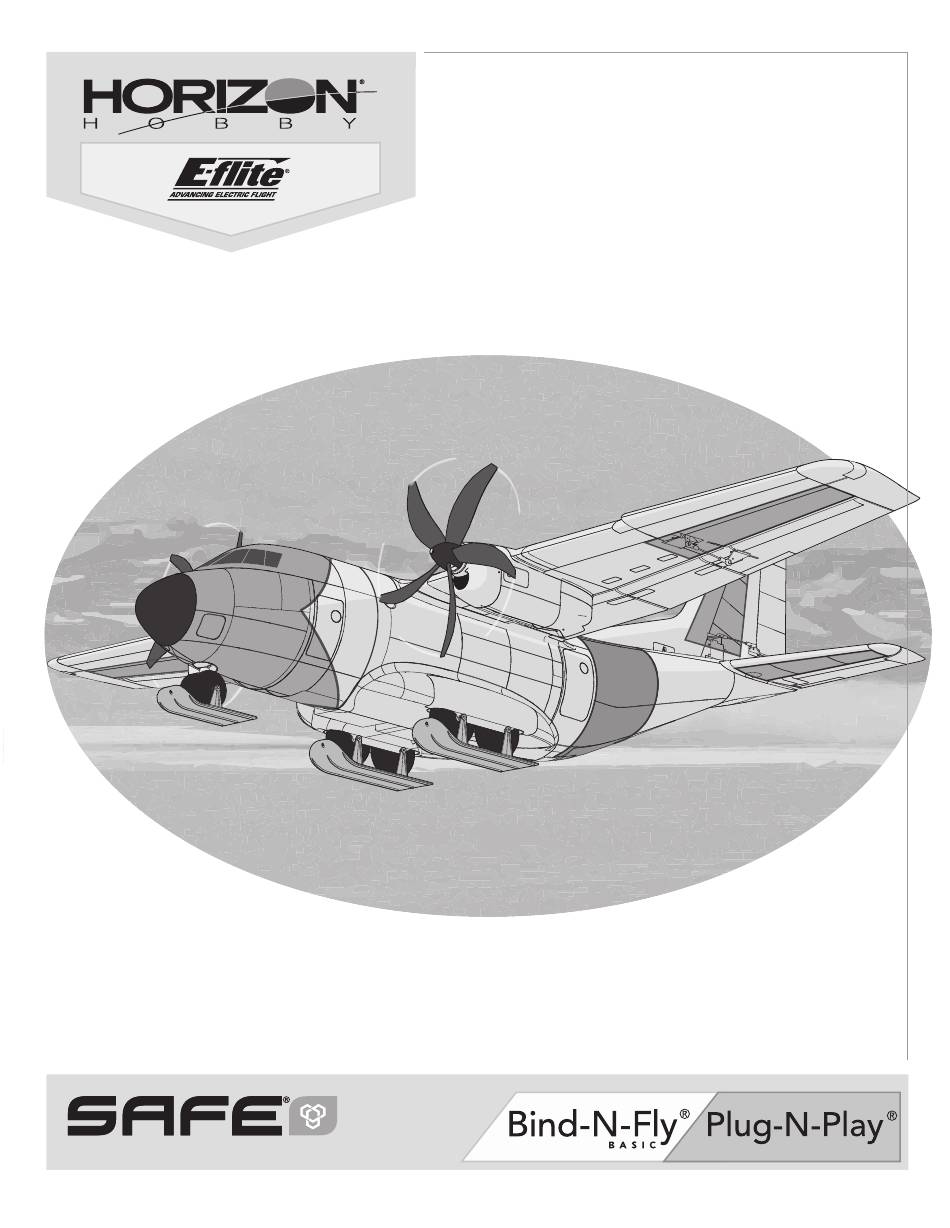

- Seite 1 EC-1500 1.5m Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE ® Select Technology, Optional Flight Envelope Protection...
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Wird das Produkt nicht sicher und umsichtig verwendet, so könnten Verletzungen oder Schäden am Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. -
Seite 3: Inhaltsverzeichnis
Schnellstartanleitung Packungsinhalt Zum Einstellen Ihres Senders benutzen Sender Setup Sie das Setup Diagramm Hohe Niedrige Querruder 20mm 30mm Duale Höhenruder 20mm 25mm Geschwindigkeiten* Seitenruder 25mm 40mm Klappen Komplett Hälfte =15mm =35mm 65-75 mm von der Vorderkante nach hinten, Schwerpunkt (CG) gemessen an der Tragfl ächenwurzel Einstellung Flug- 5 Minuten Timer... -
Seite 4: Safe Select-Technologie (Bnf Basic)
SAFE Select-Technologie (BNF Basic) Die BNF Basic-Version dieses Flugzeugs verfügt über die SAFE Select-Technologie, die SAFE Select kann auf drei Arten konfi guriert werden. im Flug einen zusätzlichen Schutz bietet. Verwenden Sie die folgenden Anweisungen, • SAFE Select Off: Immer im AS3X-Modus um das SAFE Select-System zu aktivieren und einem Switch zuzuweisen. -
Seite 5: Zusammenbau Der Tragfl Ächen
Zusammenbau des Modells Fortsetzung Zusammenbau der Tragfl ächen Querruder an der Klappe an der Steckverbindung Steckverbindung des Mittelteils des Mittelteils Klappenkonfi guration HINWEIS: Die Klappen und Querruder des Twin-Cargo-Flugzeugs müssen (Linke Tragfl äche abgebildet) vor dem Flug konfiguriert werden. Der Betrieb ohne eine entsprechende Steckverbindung kann zu einem Flattern des Mittelteils während des Fluges führen, was einen Absturz verursachen könnte. -
Seite 6: Auswahl Und Montage Des Pnp-Empfängers
Zusammenbau des Modells Fortsetzung Montage der Tragfl äche Die Tragfl ächen am Rumpf befestigen 1. Die Tragflächensteckung in den Rumpf einführen. 2. Die Tragflächen auf die Tragflächensteckung schieben. 3. Die mitgelieferten Nylon-Flügelschrauben wie abgebildet in Position bringen, um den Flügel zu sichern. Die längeren Schrauben sind für die vorderen Positionen vorgesehen. -
Seite 7: Sender Setup (Bnf)
Sender Setup (BNF) WICHTIG: Nach dem Einrichten des Modells immer den Sender und Empfänger Computergestützte Senderkonfi guration erneut binden, um die gewünschten Failsafe-Positionen einzurichten. Die gesamte Senderprogrammierung mit einem leeren ACRO-Modell (eine Der GETRIEBE-Kanal (CH 5) steuert die Frachttür, der Klappenkanal (Kanal 6) Zurücksetzung des Modells durchführen) beginnen, dann das Modell benennen. -
Seite 8: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers Wahl des Akkus A 3S oder 4S 4000–5000 mAh LiPo-Akku erforderlich. Empfohlen wird der E-fl ite ® 4000 mAh 14,4V 3S 30C LiPo-Akku (EFLB40004S30). Siehe Optionale Teileliste zu weiteren empfohlenen Akkus. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem E-fl... -
Seite 9: Binden Von Sender Und Empfänger/Safe Select Ein- Und Ausschalten
Binden von Sender und Empfänger/SAFE Select ein- und ausschalten Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSMX kompatiblen Sender. Eine Bind Plug Montage vollständige Liste der zugelassenen Sender ist unter www.bindnfl y.com zu fi nden. Das Flugzeug verfügt über eine optionale SAFE Select-Funktion, die durch das Binden auf eine nachstehend beschriebene spezifi... -
Seite 10: Schalterbelegung Von Safe Select
® Schalterbelegung von SAFE Select ® Die SAFE Select-Technologie kann jedem offenen Schalter (2 oder 3 Position) zugewiesen Zuweisen eines Schalters werden, der einen Sender (5–9) auf dem Sender steuert. Nach dem Zuweisen zu einer Taste 1. Das Fluggerät für die Wahl des eingeschalteten SAFE Select binden. Dadurch kann das verfügt das eingeschaltete SAFE Select über die Flexibilität zur Wahl der SAFE-Technologie System einem Schalter zugewiesen werden. -
Seite 11: Steuerrichtungstests
Steuerrichtungstests Den Sender einschalten und den Akku anschließen. Den Sender zum Steuern der Querruder- und Höhenrudersteuerungen verwenden. Beim Prüfen der Steuerungsrichtungen das Fluggerät von hinten ansehen. Querruder 1. Den Querruder-Hebel nach links bewegen. Das rechte Querruder sollte sich nach unten und das linke Querruder nach oben bewegen, sodass sich das Querruder-Hebel Fluggerät nach links neigt. -
Seite 12: As3X-Kontrolle Lenktest
AS3X-Kontrolle Lenktest ® Dieser Test stellt sicher, dass das AS3X -Steuersystem ordnungsgemäß Bewegungen des Reaktion des AS3X funktioniert. Das Flugzeug zusammenbauen und Sender am Empfänger binden, Flugzeugs ehe dieser Test durchgeführt wird. 1. Gashebel bis kurz über 25 % heben, dann Gashebel senken, um die AS3X- Technologie zu aktivieren. -
Seite 13: Flugtipps Und Reparaturen
Flugtipps und Reparaturen Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen konsultieren. HINWEIS: Steht ein Absturz unmittelbar bevor, die Gaszufuhr senken und Erste Schritte komplett trimmen. Wird dies unterlassen, können zusätzliche Schäden am Vor dem Fliegen einen Reichweitentest für das Funksystem durch- Flugwerk sowie Schäden am Geschwindigkeitsregler und Motor auftreten. -
Seite 14: Nach Dem Flug
Nach dem Flug 1. Den Flug-Akku vom Geschwindigkeitsregler trennen (für die Sicherheit und die 5. Alle beschädigten Bauteile reparieren oder ersetzen. Lebensdauer des Akkus erforderlich). 6. Den Flug-Akku getrennt vom Flugzeug lagern und den Akku-Ladezustand 2. Den Sender ausschalten. überwachen. 3. -
Seite 15: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Die Steuerungen mit Gashebel und Gastrimmung auf niedrigster Einstellung zurück- Gas nicht im Leerlauf und/oder Gastrimmung zu hoch setzen Flugzeug reagiert nicht Verfahrweg des Gasservo liegt unter 100 % Sicherstellen, dass Verfahrweg des Gasservos 100 % oder höher ist auf Gas, aber auf alle anderen Steuerungen Gaskanal ist umgekehrt... -
Seite 16: Montieren Der Kufen (Optional)
Montieren der Kufen (optional) 1. Die Kufen so positionieren, dass sie nach vorne gerichtet und mit den Achsen ausgerichtet sind 2. Die Kufen auf die Achsen drücken, um sie zu fi xieren. 3. Ein Stück Schnur von der Vorderseite der Kufen an der Bugrad-Steuergruppe, wie dargestellt, befestigen, um zu verhindern, dass der Nase der vorderen Kufe nach unten abfällt. -
Seite 17: Montieren Der Schwimmer (Optional, Schwimmer Nicht Enthalten)
Montieren der Schwimmer (optional, Schwimmer nicht enthalten) Schwimmer-Baugruppe (EFLA550) 1. Die Bugradbaugruppe von der Bugradlenkungshalterung ziehen. Die Haupträder können am Flugzeug bleiben oder für den Betrieb auf Schwimmern entfernt werden. 2. Die Wasserruderlenkung in die Bugradlenkungshalterung einsetzen. 3. Die drei Montagepositionen für die Schwimmhalterungen an der Unterseite des Rumpfes lokalisieren. -
Seite 18: Sonderzubehör
Sonderzubehör Ersatzteile Teile-Nr. Beschreibung Teile-Nr. Beschreibung EFL5751 Lackierter Rumpf: EC-1500 EFLA550 Schwimmer-Satz: Größe 15 EFL5752 Lackierter rechter Flügel: EC-1500 EFLA250 Park Flyer Werkzeugset, 5-teilig EFL5753 Lackierter linker Flügel: EC-1500 SPMA3065 AS3X Programmierkabel – USB-Schnittstelle EFL5754 Gondelsatz: EC-1500 SPMBT1000 AS3X Bluetooth-Programmiermodul EFL5755 Motorhaubensatz: EC-1500 SPMXBC100... -
Seite 19: Haftungsbeschränkung
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Garantiezeitraum Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen... - Seite 20 E-fl ite, AS3X, DSM, DSM2, DSMX, Spektrum Airware, Bind-N-Fly, BNF, the Bind-N-Fly logo, Plug-N-Play, SAFE, the SAFE logo, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
