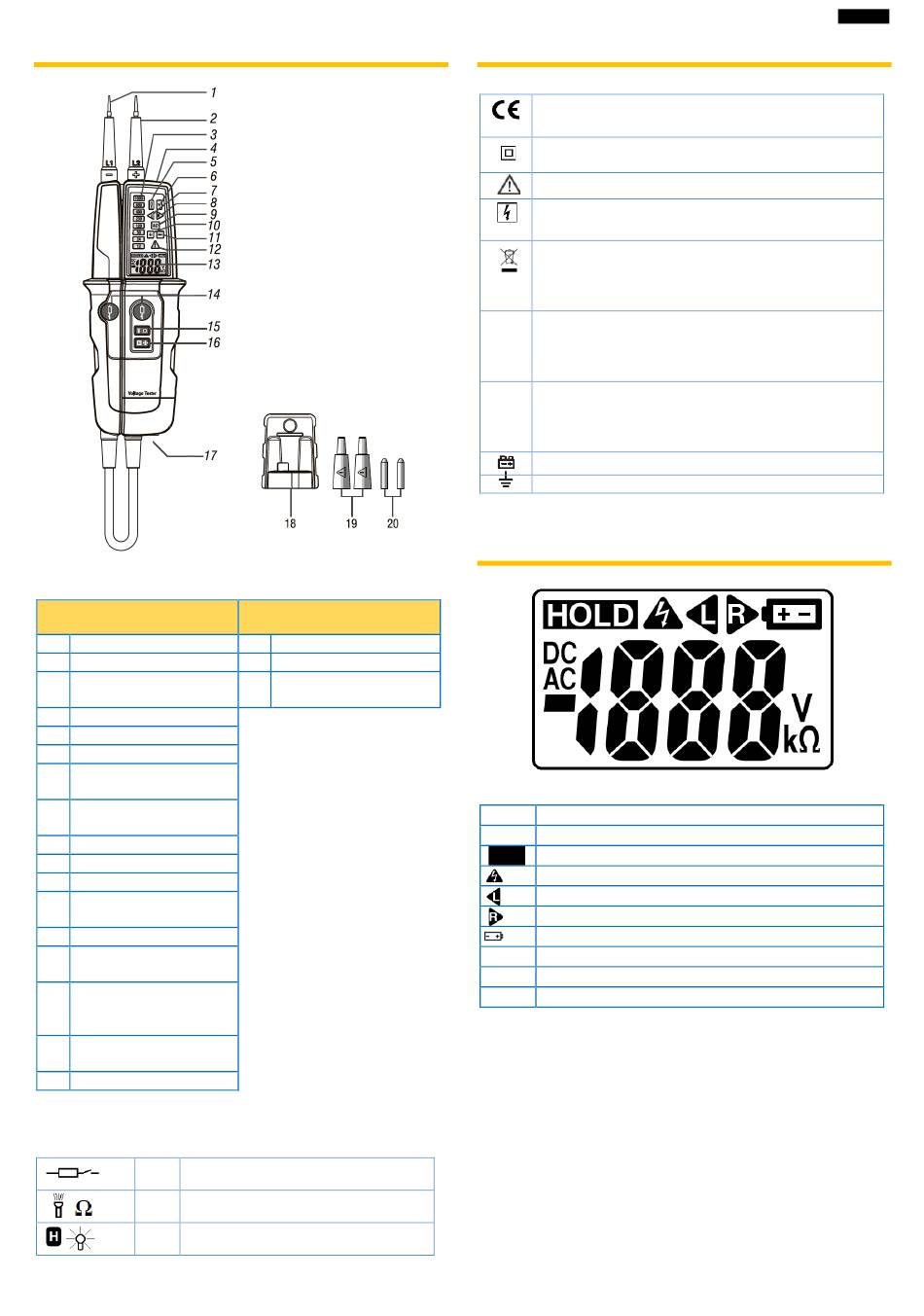

4. Bedienelemente
Fig. 1
Messgerät mit Handteil
(siehe Fig. 1)
1
Prüfspitze Handteil
2
Prüfspitze Messgerät
3
LEDs Spannungsanzeige
(12 bis 1000 V)
4
LED Messpunktbeleuchtung
5
LED Low Impedanz
6
LED Durchgangsprüfung
7
LED Drehfeldrichtung gegen
Uhrzeigersinn (links)
8
LED Drehfeldrichtung im
Uhrzeigersinn (rechts)
9
LED Wechselspannung
10
LED Gleichspannung positiv
11
LED Gleichspannung negativ
12
LED Warnung! Gefährliche
Spannung!
13
LCD-Anzeige
14
Taste Low Impedanz / Prüfung
Fehlerstrom Schutzschalter (FI)
15
Taste Messpunktbeleuchtung
(Taschenlampe) und
Widerstandsmessung
16
Taste Data hold und
Hintergrundbeleuchtung
17
Batteriefach
Die Funktionstasten und ihre Bedeutung
Low Impedanz /
(14)
Prüfung Fehlerstrom Schutzschalter (FI)
Messpunktbeleuchtung (Taschenlampe) /
(15)
Widerstandsmessung
Data hold /
(16)
Hintergrundbeleuchtung
Fig. 1a
Zubehör
(siehe Fig. 1a)
18
Schutzkappe
19
Abdeckung für Prüfspitzen
20
Prüfspitzen 4 mm (zum
einschrauben)
5. Erläuterungen der Symbole am Gerät
Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010)
Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Achtung! Gefährliche Spannung! Gefahr von Stromschlag.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den
normalen Haushaltsabfall entsorgt werden, sondern muss an einer
Sammelstelle für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden.
CAT III
Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen.
Beispiele sind Messungen an Verteilern, Leistungsschaltern, der
Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten
für industriellen Einsatz sowie an fest installierten Motoren.
CAT IV
Das Gerät ist für Messungen an der Quelle der
Niederspannungsinstallation vorgesehen. Beispiele sind Zähler und
Messungen an primären Überstromschutzeinrichtungen und
Rundsteuergeräten.
Batteriefach
Erdungssymbol (max. Spannung gegen Erde)
6. Das Display und seine Symbole
DC
Gleichspannung/-strom
AC
Wechselspannung/-strom
IHOLDi
Data hold (angezeigten Wert halten)
Gefährliche Spannung!
Drehfeldrichtung gegen Uhrzeigersinn (links)
Drehfeldrichtung im Uhrzeigersinn (rechts)
Batterie schwach
V
Gleichspannungsmessung / Wechselspannungsmessung
Widerstandsmessung
OL
Überlastanzeige
2
IIDeutschII
