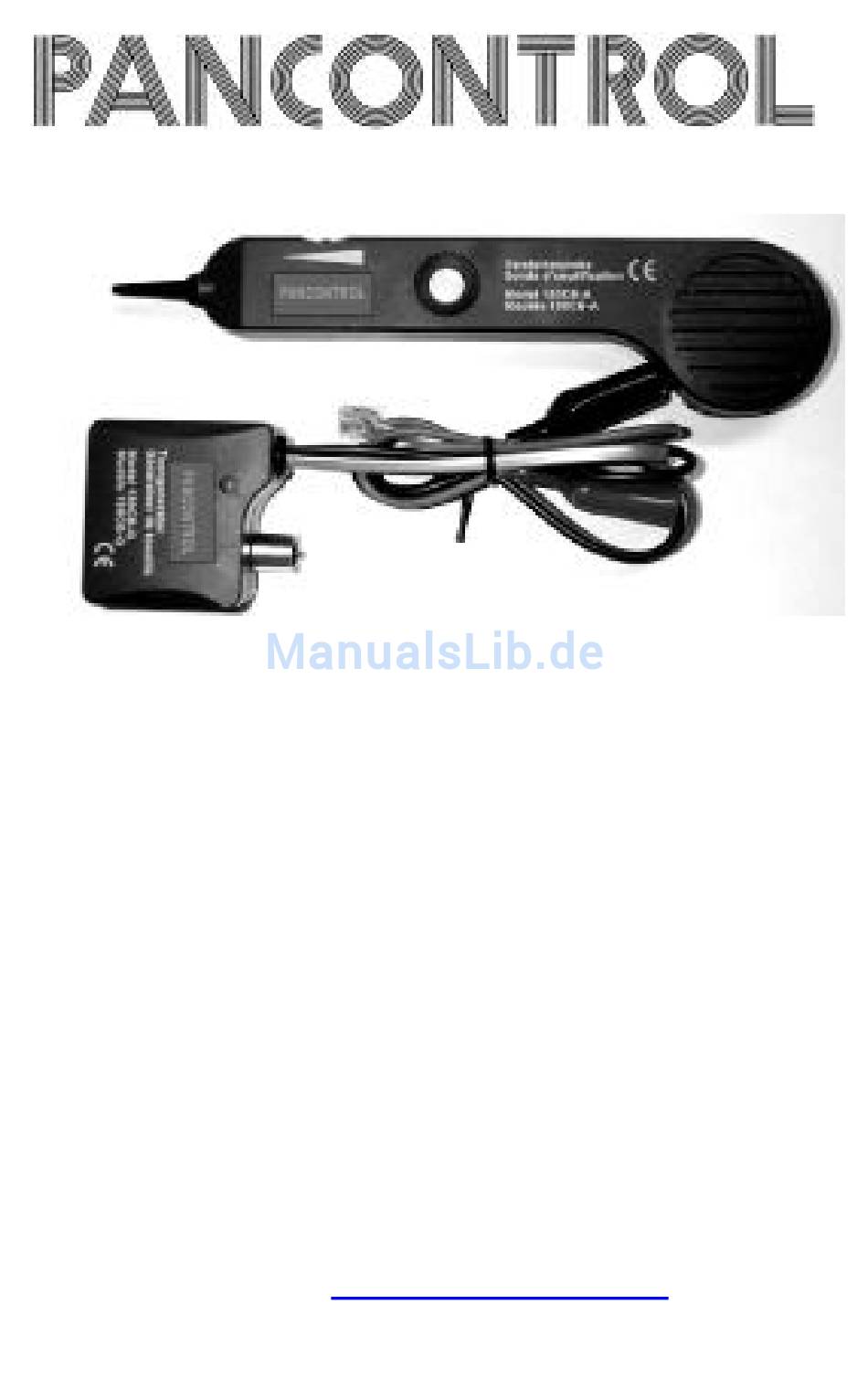

- Seite 1 BEDIENUNGSANLEITUNG PAN 180 CB-A+G KABELSUCHGERÄT Bestehend aus Tongenerator und Verstärker DI Ernst Krystufek GmbH & Co.KG A - 1230 Wien, Pfarrgasse 79 Tel.: 01/6164010, Fax Dw.21 office@krystufek.at Email: http://www.krystufek.at...
-
Seite 2: Inhaltsverzeichnis

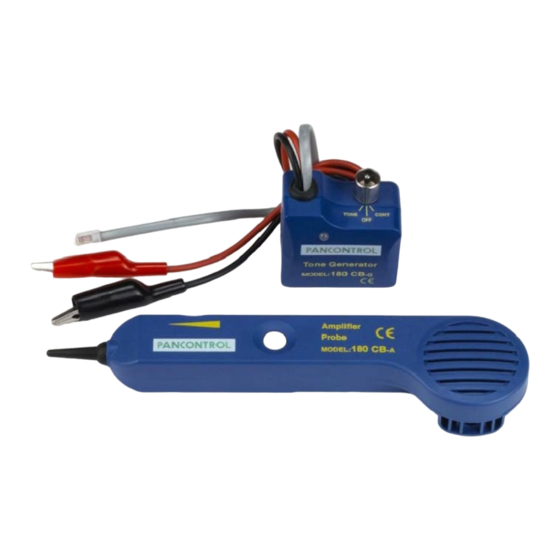

Lieferumfang: Verstärkersonde, Tongenerator, Tragetasche, 2x 9V Batterie, Bedienungsanleitung. Dieses Gerät dient zum Nachverfolgen von Kabeln, Identifizieren von Litzen und Tests an analogen Telefonanschlüssen. INHALT 1. Beschreibung der Verstärkersonde...... 2. Bedienung der Verstärkersonde......3. Wartung der Verstärkersonde ......4. Beschreibung des Tongenerators......5 5. -
Seite 3: Beschreibung Der Verstärkersonde
werden und zu Verletzungen und/oder zur Zerstörung des Gerätes führen. Bitte folgen Sie allen Anweisungen und Bedienungshinweisen genau, und halten Sie sich an alle Standardsicherheitsregeln und -vorgänge. WARNUNG !!! SCHLIESSEN SIE NIEMALS DIESES GERÄT AN LEITUNGEN DIE SPANNUNGEN VON MEHR ALS 24 VOLT FÜHREN !!! ES BESTEHT LEBENSGEFAHR !!! BEIM DURCHGANGSTEST MÜSSEN DIE... -
Seite 4: Bedienung Der Verstärkersonde
Versorgung mittels 9V Blockbatterie für annähernd 100 Betriebsstunden. 2. BEDIENUNG DER VERSTÄRKERSONDE Tongenerator anschließen: siehe Fig 4. Seite 9. • Bei angeklemmten Kabeln schließen Sie ein Prüfkabel an ein Kabelende, das andere Prüfkabel an Erde oder ein Gehäuse, etc. • Bei freien Kabeln schließen Sie beide Prüfkabel des Tongenerators an 2 verschiedene Litzen an. -
Seite 5: Beschreibung Des Tongenerators
Außer dem Batteriewechsel ist die Sonde wartungsfrei. Zum Batteriewechsel die Schraube des Batteriedeckels lösen, die Batterie tauschen und den Deckel wieder anschrauben. Bei Nichtgebrauch Läutstärkenregler auf 0 drehen. 4. BESCHREIBUNG DES TONGENERATORS Mit dem Tongenerator kann entweder ein Signal in ein Kabel gesendet werden oder mittels LED verschiedene Tests an Telefonleitungen ausgeführt werden ! Der Tongenerator besitzt ein schwarzes und ein rotes... - Seite 6 LED GRÜN: rotes Prüfkabel hängt an der eingehenden (läutenden) Leitung. LED ROT: rotes Prüfkabel hängt an der ausgehenden (anwählenden) Leitung. Prüfen des Zustandes von Telefonkabeln (*): Kippschalter auf OFF Das rote Prüfkabel mit der eingehenden (läutenden) Telefonleitung verbinden, das schwarze Prüfkabel mit der ausgehenden (anwählenden) Leitung verbinden.
- Seite 7 (*) ACHTUNG !! die oben angeführten 3 Tests sind nur durchführbar bei 2-poligen Telefonkabeln und nicht bei ISDN – Anschlüssen, Telefonanlagen etc. !! Tonsignale in Leitungen senden: Kippschalter auf TONE ACHTUNG: AN KEINEN STROMKREIS MIT MEHR ALS 24V AC ANSCHLIESSEN IN DIESEM ZUSTAND !! Die Prüfkabel des Tongenerators entweder an 2 Kabelenden hängen oder an ein Kabelende und eine Erde.
- Seite 8 Ist der Leitungswiderstand höher als 10 000 Ohm wird die LED nicht leuchten. Leitungen auf Durchgang prüfen mit Telefon/Kopfhörer: Kippschalter auf TONE ACHTUNG: IN DIESEM ZUSTAND AN KEINE IRGENDWIE STROMFÜHRENDEN LEITUNGEN ANSCHLIESSEN !! Die Prüfkabel an die Leitung anschließen. An die freien Kabelenden einen Hörer oder Kopfhörer anschließen.
-
Seite 9: Wartung Des Tongenerators
Leitung mit Sonde abhören. 6. WARTUNG DES TONGENERATORS Außer dem Batteriewechsel ist keine Wartung nötig. Dazu das Gehäuse trennen, eine neue 9V Batterie einsetzten und Gehäuse wieder verschrauben. Im Inneren befindet sich rechts der Wahlschalter für das Senden von einem Wechselton (Schalter nach oben) oder einem einfachen Ton (Schalter nach unten).
