- Seite 1 Deutsch MANUAL PAN Volttester 400 / 400 FI...
-
Seite 2: Inhaltsverzeichnis
Deutsch Bedienungsanleitung PAN VOLTTESTER 400 / 400FI LED Spannungsprüfer Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........5 Bedienelemente ................6 Technische Daten ................7 Bedienung ..................9 Instandhaltung ................11... -
Seite 3: Einleitung
Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 4: Allgemeine Sicherheitshinweise
Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. Stellen Sie vor Verwendung des Gerätes sicher, dass das es unbeschädigt ist und einwandfrei funktioniert. (z.B. an bekannten Spannungsquellen) Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse beschädigt ist, wenn eine oder mehrere Funktionen ausfallen, wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung ist. -
Seite 5: Erläuterungen Der Symbole Am Gerät
Deutsch Lassen Sie das Gerät niemals - ohne es zu halten - in einer Steckdose stecken, da es sonst beschädigt werden kann. Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und Gewährleistungsansprüche. -
Seite 6: Bedienelemente

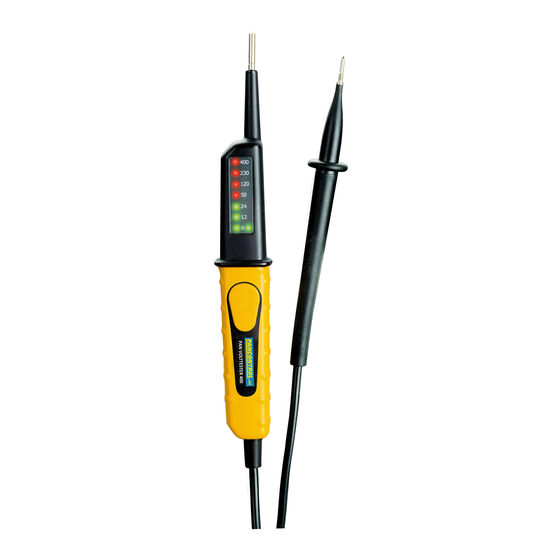

Deutsch 5. Bedienelemente PAN Volttester 400 400 FI Prüfspitze (Messgerät) Prüfspitze (Handteil) Anzeige (LED’s) 2x Prüftaste (nur PAN Volttester 400 FI) Prüfspitzen 4 mm (zum Anschrauben) -
Seite 7: Technische Daten
Deutsch 6. Technische Daten Anzeige Bereich 6, 12, 24, 50, 120, 230 und 400 V AC / DC Frequenz AC 50 / 60 Hz Bereichswahl Automatische Bereichswahl Kategorie CAT III 400 V Überlastschutz 400 V Eingangsimpedanz ≤25kΩ Gleichspannung / Wechselspannung Prüfstrom: 30 mA / 230 V (50 Hz) (nur PAN Volttester... - Seite 8 Deutsch Genauigkeit in % vom Funktion Bereich angezeigten Wert 24 V Gleichspannung 50 V -30% bis 0% (V =) 120 V 230 V 400 V 24 V Wechselspannung 50 V -30% bis 0% (V ) 50Hz/60Hz 120 V 230 V 400 V...
-
Seite 9: Bedienung
Deutsch 7. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise. • Seien Sie vorsichtig, wenn Sie an Spannungen über 60V DC, 30V AC (RMS) oder 42V AC (Spitzenwert) arbeiten. Diese Spannungen können lebensgefährlich sein! • Lassen Sie das Gerät niemals - ohne es zu halten - in einer Steckdose stecken, da es sonst beschädigt werden kann. - Seite 10 Beim Anliegen von Wechselspannung leuchten beide 6 V - LEDs. Gleichspannungsmessung / Wechselspannungsmessung mit reduzierter Impedanz (nur PAN Volttester 400 FI) Zur Spannungsprüfung mit reduzierter Impedanz drücken Sie während der Messung die Prüftaste. Dadurch wird die Impedanz auf ca. 7,7 kΩ reduziert, wodurch induktive und kapazitive Streuspannungen unterdrückt werden.
-
Seite 11: Instandhaltung
Deutsch 8. Instandhaltung Das Gerät benötigt keine Batterien. Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden! -
Seite 12: Gewährleistung Und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/reklamationsabwicklung Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
