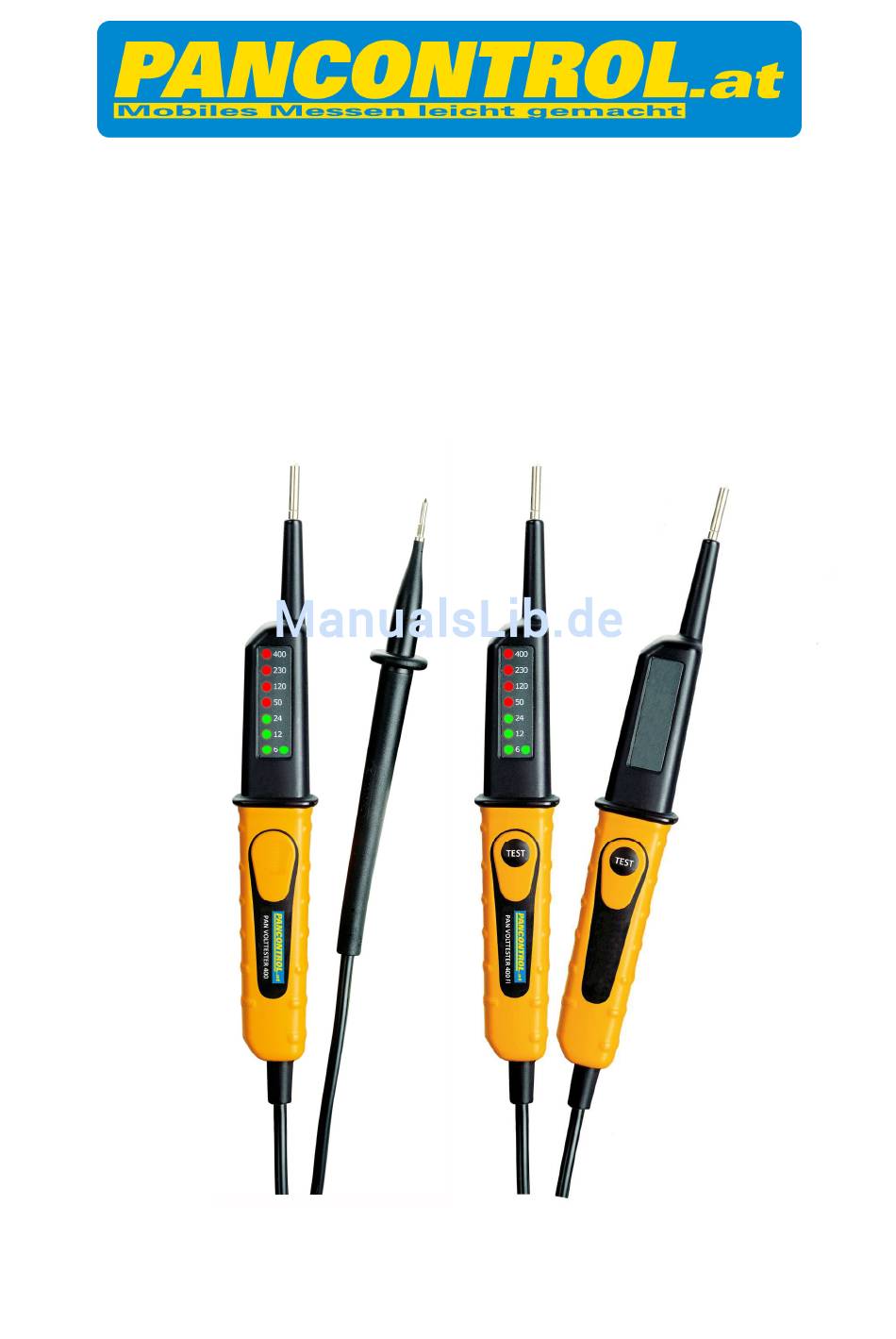

- Seite 1 MANUAL PAN Volttester 400 / 400FI...
- Seite 2 INDEX Deutsch DE 1 - DE 9 English EN 1 – EN 8 Français FR 1 - FR 9 Italiano IT 1 - IT 9 Espaniol ES 1 - ES 9 Nederlands NL 1 - NL 9 Svenska SE 1 – SE 8 Čeština CZ 1 –...

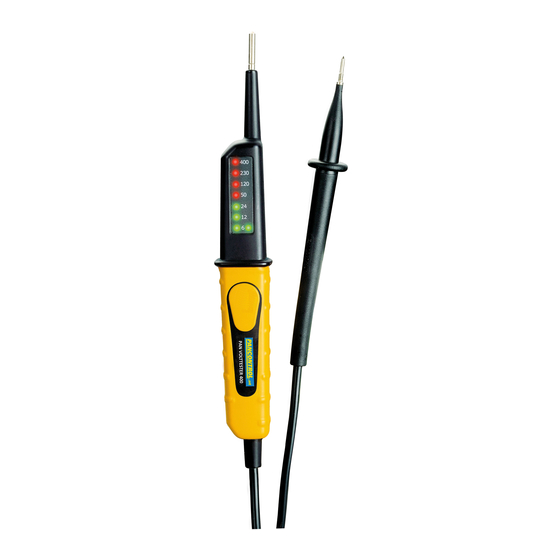

- Seite 3 Bedienungsanleitung PAN VOLTTESTER 400 / 400FI LED Spannungsprüfer...
-
Seite 4: Inhaltsverzeichnis
Instandhaltung ................9 Gewährleistung und Ersatzteile............9 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit über 20 Jahren für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 5: Lieferumfang
2. Lieferumfang Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit. Messgerät • Bedienungsanleitung • 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. -
Seite 6: Erläuterungen Der Symbole Am Gerät
durch trockene Kleidung, Gummischuhe, Gummimatten oder andere geprüfte Isoliermaterialien. Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen zum Netz nicht erschwert wird. Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am Gerät angegebenen Maximalwerte überschreiten. Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind. - Seite 7 Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind. CAT II Das Gerät ist für Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind, vorgesehen, z.B. Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten.
-
Seite 8: Bedienelemente Und Anschlussbuchsen
5. Bedienelemente und Anschlussbuchsen Prüfspitze (Messgerät) Prüfspitze Anzeige (LED’s) Prüftaste 2x (nur PAN Volttester 400 FI) 6. Technische Daten Anzeige Polarität automatisch (Minuszeichen für negative Polarität) Bereichswahl Automatische Bereichswahl Überlastschutz 400 V Eingangsimpedanz ≤25kΩ Gleichspannung / Wechselspannung Prüfstrom - (nur PAN Volttester 400 FI) 30 mA / 230 V (50 Hz) Ansprechzeit... -
Seite 9: Bedienung
Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 24 V Gleichspannung 50 V -30% bis 0% (V =) 120 V 230 V 400 V 24 V Wechselspannung 50 V -30% bis 0% (V ∼) 50Hz/60Hz 120 V 230 V 400 V 7. - Seite 10 2. Der Messwert wird durch aufleuchtende LED‘s angezeigt. Gleichspannungsmessung / Wechselspannungsmessung mit reduzierter Impedanz (nur PAN Volttester 400 FI) Zur Spannungsprüfung mit reduzierter Impedanz drücken Sie während der Messung die Prüftaste. Dadurch wird die Impedanz auf ca. 7,7 k reduziert, wodurch induktive und kapazitive Streuspannungen unterdrückt werden.
-
Seite 11: Instandhaltung
8. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden! 9. - Seite 12 Manual PAN VOLTTESTER 400 / 400FI LED Voltage tester...
- Seite 88 Navodila za uporabo PAN VOLTTESTER 400 / 400FI LED Voltage tester...
