Einbaulage
46

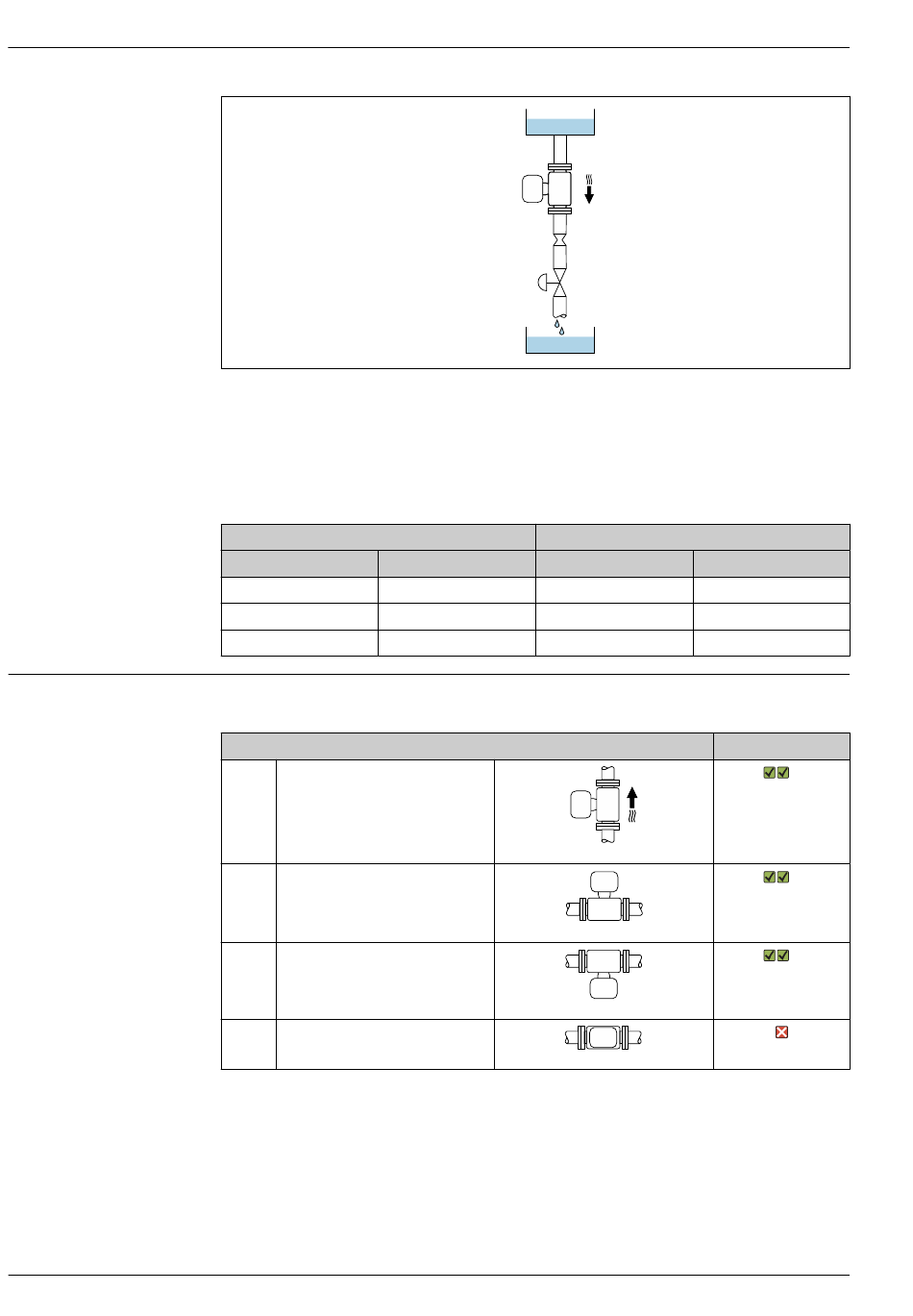

 20 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
DN
[mm]
80
100
150
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
mer oben
C Horizontale Einbaulage Messumfor-
mer unten
D Horizontale Einbaulage Messumfor-
mer seitlich
1) Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo-
sition auf die Messstoffeigenschaften abstimmen.
1
2
3
4
5
[in] [mm]
3
4
6
Einbaulage
Proline Promass O 100
Ø Blende, Rohrverengung
[in]
50 1,97
65 2,60
90 3,54
Empfehlung
A0015591
Ausnahme:
→  21,  47
A0015589
Ausnahme:
→  21,  47
A0015590
A0015592
