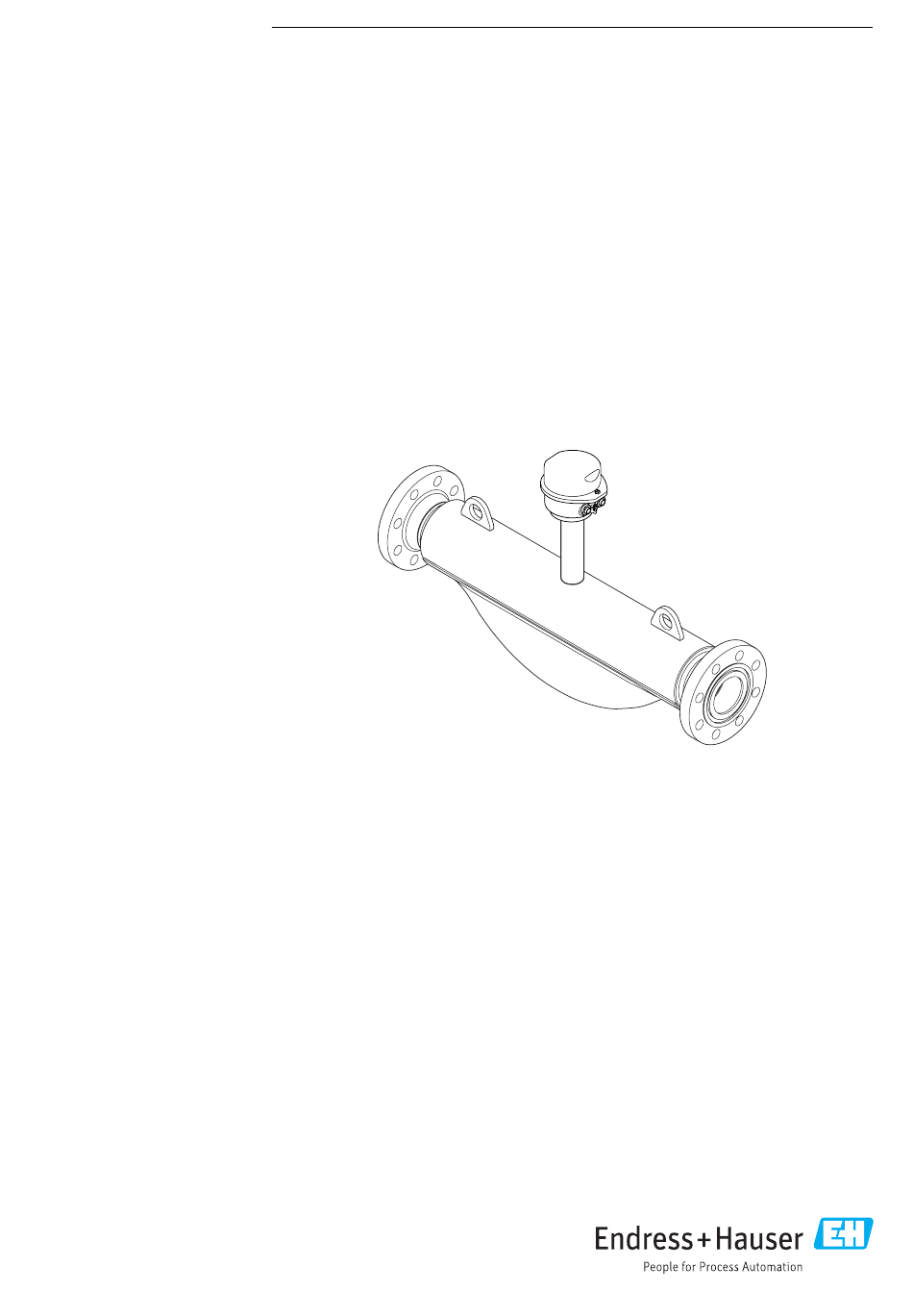

Seite 1 Products Solutions Services BA01185D/06/DE/03.24-00 71673477 2024-11-01 Gültig ab Version 01.02.zz (Gerätefirmware) Betriebsanleitung Proline Promass O 100 Coriolis-Durchflussmessgerät EtherNet/IP...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promass O 100 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis Montagekontrolle ..... 26 Hinweise zum Dokument ... . 6 Dokumentfunktion .
Seite 4 ..... . . 71 13.3 Endress+Hauser Dienstleistungen ..Betrieb ......73 Reparatur .
Seite 5 Proline Promass O 100 EtherNet/IP Inhaltsverzeichnis 16.9 Prozess ......127 16.10 Konstruktiver Aufbau ....
Seite 6 Hinweise zum Dokument Proline Promass O 100 EtherNet/IP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Endress+Hauser...
Seite 8 Hinweise zum Dokument Proline Promass O 100 EtherNet/IP Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein: Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
Seite 9 Proline Promass O 100 EtherNet/IP Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promass O 100 EtherNet/IP Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformi- tätserklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt der Her- steller diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß...
Seite 12 Produktbeschreibung Proline Promass O 100 EtherNet/IP Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart EtherNet/IP A0023153  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse...
Seite 13 • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
Seite 14 Warenannahme und Produktidentifizierung Proline Promass O 100 EtherNet/IP 4.2.1 Messumformer-Typenschild Order code: Ser. no.: Ext. ord. cd.: A0030222  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Elektrische Anschlussdaten: z.B. verfügbare Ein- und Ausgänge, Versorgungsspannung Zulässige Umgebungstemperatur (T...
Seite 15 Proline Promass O 100 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  15 Nennweite des Messaufnehmers;...
Seite 16 Warenannahme und Produktidentifizierung Proline Promass O 100 EtherNet/IP 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 17 Proline Promass O 100 EtherNet/IP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 18 Lagerung und Transport Proline Promass O 100 EtherNet/IP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 19 Proline Promass O 100 EtherNet/IP Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 20 Montage Proline Promass O 100 EtherNet/IP Ø Blende, Rohrverengung [mm] [in] [mm] [in] 1,97 2,60 3,54 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung Vertikale Einbaulage...
Seite 21 Proline Promass O 100 EtherNet/IP Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  21. A0029322 A0029323 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 22 Montage Proline Promass O 100 EtherNet/IP Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: Ausführung mit verlängertem Halsrohr: Bestellmerkmal "Messrohr Material", Option FA mit einer Halsrohrlänge von 105 mm (4,13 in). HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet.
Seite 23 Proline Promass O 100 EtherNet/IP Montage Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3 Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt werden. Lebensmitteltauglichkeit Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassungen/Lebensmitteltauglichkeit"...
Seite 24 Montage Proline Promass O 100 EtherNet/IP RUPTURE DISK A0030346 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" (Zubehör). Nullpunktverifizierung und Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →...
Seite 25 Proline Promass O 100 EtherNet/IP Montage Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen.
Seite 26 Montage Proline Promass O 100 EtherNet/IP Gehäuseausführung Aluminium, AlSi10Mg, beschichtet 3 mm A0023192 Gehäuseausführungen Kompakt und Ultrakompakt, rostfrei 8 mm A0023195 Montagekontrolle Ist das Gerät unbeschädigt (Sichtprüfung)?  Entspricht das Gerät den Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  127 ...
Seite 27 Proline Promass O 100 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann. ‣...
Seite 28 Elektrischer Anschluss Proline Promass O 100 EtherNet/IP 7.2.3 Klemmenbelegung Messumformer Anschlussvariante EtherNet/IP Bestellmerkmal "Ausgang", Option N Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker...
Seite 29 Proline Promass O 100 EtherNet/IP Elektrischer Anschluss 7.2.4 Pinbelegung Gerätestecker Versorgungsspannung Belegung DC 24 V Nicht belegt Nicht belegt DC 24 V Erdung/Schirmung A0016809 Codierung Stecker/Buchse Stecker Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse A0016812 Buchse 7.2.5 Messgerät vorbereiten HINWEIS Mangelnde Gehäusedichtheit!
Seite 30 Elektrischer Anschluss Proline Promass O 100 EtherNet/IP 7.3.1 Messumformer anschließen Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig: • Gehäuseausführung: Kompakt oder ultrakompakt • Anschlussvariante: Gerätestecker oder Anschlussklemmen A0016924  8 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet, Alu Gehäuseausführung: Kompakt, rostfrei Kabeleinführung oder Gerätestecker für Signalübertragung...
Seite 31 Proline Promass O 100 EtherNet/IP Elektrischer Anschluss Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen →  132.
Seite 32 Elektrischer Anschluss Proline Promass O 100 EtherNet/IP Hardwareeinstellungen 7.6.1 Geräteadresse einstellen EtherNet/IP Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar. Adressierungsdaten IP-Adresse und ihre Konfigurationsmöglichkeiten 1. Oktett 2. Oktett 3. Oktett 4. Oktett 192. 168. ↓ ↓...
Seite 33 Proline Promass O 100 EtherNet/IP Elektrischer Anschluss Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
Seite 34 Bedienungsmöglichkeiten Proline Promass O 100 EtherNet/IP Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedienung mit Add-on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation) Endress+Hauser...
Seite 35 Proline Promass O 100 EtherNet/IP Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  138 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 36 Bedienungsmöglichkeiten Proline Promass O 100 EtherNet/IP 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter" • Festlegen der Bediensprache...
Seite 37 Proline Promass O 100 EtherNet/IP Bedienungsmöglichkeiten Anzeige der Messwerte via Vor-Ort-Anzeige (optional bestellbar) 8.3.1 Betriebsanzeige Die Vor-Ort-Anzeige ist optional bestellbar: Bestellmerkmal "Anzeige; Bedienung", Option B ""4-zeilig, beleuchtet; via Kommunika- tion". X X X X X X X 1120.50 kg/h A0037831...
Seite 38 Bedienungsmöglichkeiten Proline Promass O 100 EtherNet/IP • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Ausgang  Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B.
Seite 39 Proline Promass O 100 EtherNet/IP Bedienungsmöglichkeiten Zugriffsrechte auf Parameter: Anwenderrolle "Bediener" Status Freigabecode Lesezugriff Schreibzugriff Nachdem ein Freigabecode definiert wurde.  – Bestimmte Parameter sind trotz des definierten Freigabecodes immer änderbar und damit vom Schreibschutz ausgenommen, da sie die Messung nicht beeinflussen: Schreibschutz via Freigabecode Mit welcher Anwenderrolle der Benutzer aktuell angemeldet ist, zeigt .
Seite 40 Bedienungsmöglichkeiten Proline Promass O 100 EtherNet/IP Computer Einstellungen Benutzerrechte Entsprechende Benutzerrechte (z.B. Administratorenrechte) für TCP/IP- und Proxyservereinstellungen sind erforderlich (für Anpassung der IP-Adresse, Subnet mask etc.). Proxyservereinstellungen des Die Einstellung des Webbrowsers Proxyserver für LAN verwenden muss deak- Webbrowsers tiviert sein .
Seite 41 Proline Promass O 100 EtherNet/IP Bedienungsmöglichkeiten 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Messgerät vorbereiten Internetprotokoll vom Computer konfigurieren Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden: • Dynamic Host Configuration Protocol (DHCP), Werkseinstellung: Die IP-Adresse wird dem Messgerät vom Automatisierungssystem (DHCP-Server) auto- matisch zugewiesen.
Seite 42 Bedienungsmöglichkeiten Proline Promass O 100 EtherNet/IP 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code Login...
Seite 43 Proline Promass O 100 EtherNet/IP Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0032879 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Navigationsbereich Bediensprache auf der Vor-Ort-Anzeige Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  91 • Aktuelle Messwerte...
Seite 44 Bedienungsmöglichkeiten Proline Promass O 100 EtherNet/IP Funktionen Bedeutung Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau zum Messgerät: Netzwerk • Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse) • Geräteinformationen (z.B. Seriennummer, Firmware-Version) Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite Navigationsbereich In dem Navigationsbereich können die Menüs, die zugehörigen Untermenüs und Parame- ter ausgewählt werden.
Seite 45 Proline Promass O 100 EtherNet/IP Bedienungsmöglichkeiten 1. In der Funktionszeile Eintrag Logout wählen.  Startseite mit dem Login erscheint. 2. Webbrowser schließen. 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  41. Wenn der Aufbau der Kommunikation zum Webserver über die Default IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr.
Seite 46 Bedienungsmöglichkeiten Proline Promass O 100 EtherNet/IP EtherNet/IP A0016940  13 Anschluss bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP Service-Schnittstelle (CDI-RJ45) und EtherNet/IP-Schnittstelle des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien- tool "FieldCare"...
Seite 47 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 48 Systemintegration Proline Promass O 100 EtherNet/IP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.02.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 10.2014 Hersteller-ID 0x49E Parameter Parameter Hersteller-ID Diagnose →...
Seite 49 Proline Promass O 100 EtherNet/IP Systemintegration Messgerät in System einbinden Detaillierte Angaben zur Systemintegration: Betriebsanleitung zum Gerät Eine detaillierte Beschreibung zur Geräteintegration in ein Automatisierungssystem (z.B. von Rockwell Automation) ist als separate Dokumentation verfügbar: www.endress.com → Land wählen → Lösungen → Feldbusplanung →...
Seite 50 Systemintegration Proline Promass O 100 EtherNet/IP Konfiguration 4: Input Only Multicast Input Assembly Configurable Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 68 – Output Assembly Fix O → T Konfiguration 0 x C7 – –...
Seite 51 Proline Promass O 100 EtherNet/IP Systemintegration Bezeichnung Beschreibung Byte 10. Summenzähler 2 37…40 11. Summenzähler 3 41…44 Aufbau: Code, Nummer, Beschreibung (z.B.: 16777265 F882 Input Signal) Detaillierte Beschreibung: • Diagnoseinformationen →  93 • Informationsereignisse →  105 Konfigurierbare Eingangsgruppe...
Seite 52 Systemintegration Proline Promass O 100 EtherNet/IP Bezeichnung Beschreibung (Format) Byte Wert 8. Nicht verwendet – 9. Nicht verwendet 2…4 0…8 – 10. Steuerung Summenzähler 1 5…6 0…8 • -32226: Aufsummieren (Integer) • -32490: Reset und Anhalten • -32228: Vorgabewert und Anhalten •...
Seite 53 Proline Promass O 100 EtherNet/IP Inbetriebnahme Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  26 • Checkliste "Anschlusskontrolle" →  33 10.2 Geräteadresse über Software einstellen 10.2.1...
Seite 54 Inbetriebnahme Proline Promass O 100 EtherNet/IP ‣ Überwachung teilgefülltes Rohr →  61 ‣ Erweitertes Setup →  62 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 55 Proline Promass O 100 EtherNet/IP Inbetriebnahme Temperatureinheit →  56 Druckeinheit →  56 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: •...
Seite 56 Inbetriebnahme Proline Promass O 100 EtherNet/IP Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 57 Proline Promass O 100 EtherNet/IP Inbetriebnahme 10.4.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →  57 Gasart wählen...
Seite 58 Inbetriebnahme Proline Promass O 100 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen ist die Temperaturkoeffizient der Schallge- Positive Gleitkommazahl digkeit Option Andere ausgewählt. schwindigkeit vom Gas eingeben. Druckkompensation – Art der Druckkompensation wählen. • Aus • Fester Wert •...
Seite 59 Proline Promass O 100 EtherNet/IP Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung DHCP client Aktivierung/Deaktivierung der DHCP-Client- • Aus Funktionalität wählen. • An Auswirkung Bei Aktivierung der DHCP-Client-Funktiona- lität des Webservers werden IP-Adresse, Subnet mask und Default gateway automa- tisch gesetzt. ...
Seite 60 Inbetriebnahme Proline Promass O 100 EtherNet/IP 10.4.5 Schleichmenge konfigurieren Das Untermenü Schleichmengenunterdrückung enthält Parameter, die für die Konfigu- ration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  60 Einschaltpunkt Schleichmengenunter- →  60 drück.
Seite 61 Proline Promass O 100 EtherNet/IP Inbetriebnahme 10.4.6 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfigu- ration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣ Überwachung teilgefülltes Rohr Zuordnung Prozessgröße...
Seite 62 Inbetriebnahme Proline Promass O 100 EtherNet/IP 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs variieren, z.B. Viskosität ist nur beim Promass I verfügbar.
Seite 63 Proline Promass O 100 EtherNet/IP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen ‣ Berechnete Prozessgrößen ‣ Normvolumenfluss-Berechnung →  63 Untermenü "Normvolumenfluss-Berechnung" Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen → Normvolumenfluss- Berechnung ‣ Normvolumenfluss-Berechnung Normvolumenfluss-Berechnung (1812) →...
Seite 64 Inbetriebnahme Proline Promass O 100 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Linearer Ausdehnungskoeffizient In Parameter Normvolumen- Linearen, messstoffspezifi- Gleitkommazahl mit – fluss-Berechnung ist die schen Ausdehnungskoeffizient Vorzeichen Option Berechnete Norm- für Normdichteberechnung dichte ausgewählt. eingeben. Quadratischer Ausdehnungskoeffi- In Parameter Normvolumen-...
Seite 65 Proline Promass O 100 EtherNet/IP Inbetriebnahme Dichtejustierung durchführen Vor der Ausführung folgende Punkte beachten: • Eine Dichtejustierung ist nur dann sinnvoll, wenn die Betriebsbedingungen kaum schwanken und die Dichtejustierung unter den Betriebsbedingungen durchgeführt wird. • Die Dichtejustierung skaliert den intern berechneten Dichtewert mit anwenderspe- zifischer Steigung und Offset.
Seite 66 Inbetriebnahme Proline Promass O 100 EtherNet/IP 4. Die Option Erfassung Dichte 1 auswählen und bestätigen.  Im Parameter Dichteabgleich ausführen stehen nun die folgenden Optionen zur Verfügung: Erfassung Dichte 2 Original wiederherstellen 5. Die Option Erfassung Dichte 2 auswählen und bestätigen.
Seite 67 Proline Promass O 100 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Sollwert Dichte 2 Im Parameter Art des Dichte- Eingabe abhängig – abgleichs ist die Option 2- von der gewählten Punkt-Abgleich gewählt. Einheit im Parameter Dichteeinheit (0555). Dichteabgleich ausführen –...
Seite 68 Inbetriebnahme Proline Promass O 100 EtherNet/IP Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktabgleich ‣ Nullpunktabgleich Nullpunkt abgleichen →  68 Fortschritt →  68 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Nullpunkt abgleichen Nullpunktabgleich starten. • Abbrechen –...
Seite 69 Proline Promass O 100 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler In Parameter Zuordnung Pro- Für Summenzähler festlegen, • Nettomenge – zessgröße (→  68) von wie der Durchfluss aufsum- • Menge Förderrich- Untermenü Summenzähler miert wird. tung 1 …...
Seite 70 Inbetriebnahme Proline Promass O 100 EtherNet/IP Simulation Gerätealarm →  70 Simulation Diagnoseereignis →  70 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss •...
Seite 71 Proline Promass O 100 EtherNet/IP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Administration Freigabecode definieren →  69 Gerät zurücksetzen →  69 Freigabecode definieren via Webbrowser 1. Zum Parameter Freigabecode definieren navigieren. 2. Maximal 16-stelligen Zahlencode als Freigabecode festlegen.
Seite 72 Inbetriebnahme Proline Promass O 100 EtherNet/IP OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0017915 Verriegelungsschalter auf dem I/O-Elektronikmodul in Position ON bringen: Hard- ware-Schreibschutz aktiviert. Verriegelungsschalter auf dem I/O-Elektronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.
Seite 73 Proline Promass O 100 EtherNet/IP Betrieb Betrieb 11.1 Aktuelle Ethernet-Einstellungen auslesen und ändern Wenn die Ethernet-Einstellungen wie die IP-Adresse des Messgeräts unbekannt sind, kön- nen sie wie am folgenden Beispiel der IP-Adresse ausgelesen und geändert werden. OFF ON - Write protection...
Seite 74 Betrieb Proline Promass O 100 EtherNet/IP Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf dem I/O-Elektronikmodul aktiviert. Dadurch ist der Schreibzugriff auf die Parame- ter gesperrt .
Seite 75 Proline Promass O 100 EtherNet/IP Betrieb Normvolumenfluss →  77 →  77 Dichte Normdichte →  77 Temperatur →  77 Druck →  77 Konzentration →  77 Zielmessstoff Massefluss →  77 Trägermessstoff Massefluss →  77 Zielmessstoff Normvolumenfluss →...
Seite 76 Betrieb Proline Promass O 100 EtherNet/IP Wasser-CTL →  81 Alternativer CTL →  81 →  81 Alternativer CPL Alternativer CTPL →  81 Ölnormdichte →  81 Wassernormdichte →  82 →  82 Öldichte Wasserdichte →  82 Water cut →...
Seite 77 Proline Promass O 100 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Normvolumenfluss – Zeigt aktuell berechneten Gleitkommazahl mit – Normvolumenfluss an. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Normvolu- menfluss-Einheit (→  55) Dichte – Zeigt aktuell gemessene Gleitkommazahl mit –...
Seite 78 Betrieb Proline Promass O 100 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Trägermessstoff Normvolumenfluss – Gleitkommazahl mit – Vorzeichen Zielmessstoff Volumenfluss – Gleitkommazahl mit – Vorzeichen Trägermessstoff Volumenfluss – Gleitkommazahl mit – Vorzeichen Bei folgendem Bestellmerk- Anzeige des Korrekturfaktors, Positive Gleitkomma- –...
Seite 79 Proline Promass O 100 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung S&W-Korrekturwert Bei folgendem Bestellmerk- Zeigt den Korrekturwert für Positive Gleitkomma- – mal: Sediment und Wasser. zahl • "Anwendungspaket", Option EJ "Petroleum" • In Parameter S&W-Einga- bemodus ist die Option Ein- gelesener Wert oder die Option Stromeingang 1…n...
Seite 80 Betrieb Proline Promass O 100 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung NSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des Nettovolumenf- Gleitkommazahl mit – mal: lusses, welcher aus dem Vorzeichen • "Anwendungspaket", Option gemessenen Gesamtvolumen- EJ "Petroleum" fluss abzüglich des Werts für • In Parameter Petroleum-...
Seite 81 Proline Promass O 100 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wasser-CTL Bei folgendem Bestellmerk- Anzeige des Korrekturfaktors, Positive Gleitkomma- – mal: welcher den Einfluss der Tem- zahl • "Anwendungspaket", Option peratur auf das Wasser wie- EJ "Petroleum" dergibt. Wird verwendet, um •...
Seite 82 Betrieb Proline Promass O 100 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wassernormdichte Bei folgendem Bestellmerk- Gleitkommazahl mit – mal: Vorzeichen • "Anwendungspaket", Option EJ "Petroleum" • In Parameter Petroleum- modus ist die Option Net oil & water cut ausgewählt. ...
Seite 83 Proline Promass O 100 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-Normvolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Öls, Vorzeichen • "Anwendungspaket", Option berechnet auf Werte bei Refe- EJ "Petroleum" renztemperatur und Referenz- •...
Seite 84 Betrieb Proline Promass O 100 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Gewichteter Dichtemittelwert Bei folgendem Bestellmerk- Anzeige des gewichteten Mit- Gleitkommazahl mit – mal: telwerts für die Dichte, seit Vorzeichen • "Anwendungspaket", Option dem letzten Rücksetzen der EJ "Petroleum" Dichtemittelwerte.
Seite 85 Proline Promass O 100 EtherNet/IP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  68) von Untermenü Summen- menzähler. zeichen zähler 1 … n ist eine der folgenden Optionen ausgewählt:...
Seite 86 Betrieb Proline Promass O 100 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren – zessgröße (→  68) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 …...
Seite 87 Proline Promass O 100 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Gewichtete Mittelwerte zurückset- Das Rücksetzen der Werte ist Rücksetzen der gewichteten • Totalisieren – nur bei Nulldurchfluss möglich. Mittelwerte für Dichte und • Vorwahlmenge + Temperatur auf NaN (Not a...
Seite 88 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 89 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung ‣ Verbindung zum Webserver ist nicht möglich. • Am PC ist die IP-Adresse falsch eingestellt. Bei Hardwareadressierung: Messumformer • IP-Adresse ist nicht bekannt. öffnen und eingestellte IP-Adresse prüfen (Letztes Oktett).
Seite 90 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. Farbe Bedeutung Versorgungsspannung Aus Versorgungsspannung ist aus oder zu niedrig Grün Versorgungsspannung ist ok Gerätestatus Grün Gerätestatus ist ok...
Seite 91 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
Seite 92 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 93 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint. 12.5 Diagnoseinformation via Kommunikationsschnittstelle 12.5.1 Diagnoseinformation auslesen Das aktuelle Diagnoseereignis mit der dazugehörigen Diagnoseinformation kann ausgele- sen werden: Input Assembly Fix Input Fix Assembly Byte 1…8...
Seite 94 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 022 Sensortemperatur 1. Hauptelektronikmodul tauschen • 0x10000BE 2. Sensor tauschen • 0x10000BF • 0x10000D5 Statussignal • 0x10000D6 Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen...
Seite 95 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen 0x10001C7 2. Prozessbedingungen prüfen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext...
Seite 96 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 0x100006B 2. Elektronikmodule tauschen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 262 Modulverbindung 1. Modulverbindungen prüfen 0x1000149 2.
Seite 97 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 274 Hauptelektronik-Fehler Elektronik tauschen • 0x80000CE • 0x80000CF Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 283 Speicherinhalt 1. Gerät rücksetzen 0x100016F 2.
Seite 98 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 390 Special event 2 Contact service 0x1000112 Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 391 Special event 6 Contact service...
Seite 99 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 438 Datensatz 1. Datensatzdatei prüfen 0x400006A 2. Geräteparametrierung prüfen 3. Up- und Download der neuen Statussignal Konf. Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
Seite 100 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 590 Special event 3 Contact service 0x1000124 Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 591 Special event 7 Contact service...
Seite 101 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 831 Sensortemperatur zu niedrig Umgebungstemp. rund um Sensor- 0x80000C2 gehäuse erhöhen Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 832 Elektroniktemperatur zu hoch...
Seite 102 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 843 Prozessgrenzwert Prozessbedingungen prüfen 0x8000123 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen 0x8000092 2.
Seite 103 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 0x80000CD 2. Elektronikmodule oder Sensor prüfen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat...
Seite 104 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Webbrowser →  91 •...
Seite 105 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung Navigationspfad Diagnose → Diagnoseliste Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Webbrowser →  91 • Via Bedientool "FieldCare" →  92 • Via Bedientool "DeviceCare" →  92 12.10 Ereignis-Logbuch 12.10.1 Ereignis-Logbuch auslesen...
Seite 106 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1110 Schreibschutzschalter geändert I1111 Dichteabgleichfehler I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1157 Speicherfehler Ereignisliste I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt...
Seite 107 Proline Promass O 100 EtherNet/IP Diagnose und Störungsbehebung 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
Seite 108 Diagnose und Störungsbehebung Proline Promass O 100 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- – ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). Seriennummer Zeigt die Seriennummer vom Messgerät.
Seite 109 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8E1B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 110 Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 111 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 112 Reparatur Proline Promass O 100 EtherNet/IP 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
Seite 113 Proline Promass O 100 EtherNet/IP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 114 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 115 Proline Promass O 100 EtherNet/IP Zubehör 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 116 Technische Daten Proline Promass O 100 EtherNet/IP Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 117 Proline Promass O 100 EtherNet/IP Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] 0 … 180 000 0 …...
Seite 118 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 119 Proline Promass O 100 EtherNet/IP Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt  Diagnoseinformation via Leuchtdioden Schleichmengenunterdrü-...
Seite 120 Technische Daten Proline Promass O 100 EtherNet/IP Fix Input 5 ms…10 s (Werkseinstellung: 20 ms) Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x68 O → T Konfiguration: 0x66 T → O Konfiguration: 0x64 Exclusive Owner Multicast Instanz Größe [Byte]...
Seite 121 Proline Promass O 100 EtherNet/IP Technische Daten Configurable Input Assembly • Aktuelle Gerätediagnose • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1 • Summenzähler 2 • Summenzähler 3  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Auswahl.
Seite 122 Technische Daten Proline Promass O 100 EtherNet/IP Messumformer DC 20 … 30 V Leistungsaufnahme Messumformer Maximale Bestellmerkmal "Ausgang" Leistungsaufnahme Option N: EtherNet/IP 3,5 W Stromaufnahme Messumformer Maximale Maximaler Bestellmerkmal "Ausgang" Stromaufnahme Einschaltstrom Option N: EtherNet/IP 145 mA 18 A (< 0,125 ms) Gerätesicherung...
Seite 123 Proline Promass O 100 EtherNet/IP Technische Daten Maximale Messabweichung v.M. = vom Messwert; 1 g/cm³ = 1 kg/l; T = Messstofftemperatur Grundgenauigkeit Berechnungsgrundlagen →  125 Masse- und Volumenfluss (Flüssigkeiten) • ±0,05 % v.M. (Optional für Massefluss: PremiumCal; Bestellmerkmal "Kalibration Durch- fluss", Option D)
Seite 124 Technische Daten Proline Promass O 100 EtherNet/IP US-Einheiten 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] 6 615 661,5 330,8 132,3 66,15 13,23 12 860 1 286 643,0 257,2 128,6 25,72 29 400 2 940 1 470 58,80 Genauigkeit der Ausgänge...
Seite 125 Proline Promass O 100 EtherNet/IP Technische Daten Erweiterte Dichtespezifikation Befindet sich die Prozesstemperatur außerhalb des gültigen Bereiches (→  123) beträgt die Messabweichung ±0,000025 g/cm /°C (±0,0000125 g/cm /°F) [kg/m ] [°C] 40 80 120 160 200 240 280 320 360 400 [°F]...
Seite 126 Technische Daten Proline Promass O 100 EtherNet/IP Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate...
Seite 127 Proline Promass O 100 EtherNet/IP Technische Daten Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart Messumformer und Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 • Bei Bestellmerkmal "Sensoroptionen", Option CM: Zusätzlich IP69 bestellbar • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure, geeignet für Verschmutzungsgrad 2 •...
Seite 128 Technische Daten Proline Promass O 100 EtherNet/IP Gehäuse Messaufnehmer Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik. Wenn ein Messrohr ausfällt (z.B. aufgrund von Prozesseigenschaften wie korrosiven oder abrasiven Messstoffen), wird der Messstoff vom Messaufnehmergehäuse zunächst zurückgehalten.
Seite 129 Proline Promass O 100 EtherNet/IP Technische Daten Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10 … 15 bar (145 … 217,5 psi) verwendet werden (Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"). Angaben zu den Abmessungen der Berstscheibe: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 130 Technische Daten Proline Promass O 100 EtherNet/IP 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit ASME B16.5 Class 900-Flanschen. Gewichtsangaben inklusive Messumformer: Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu".
Seite 131 Proline Promass O 100 EtherNet/IP Technische Daten Kabeleinführungen/-verschraubungen A0020640  14 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet.
Seite 132 Technische Daten Proline Promass O 100 EtherNet/IP Prozessanschlüsse Rostfreier Stahl, 1.4410/F53 25Cr Duplex (Super Duplex) Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Safety Barrier Promass 100 Gehäuse: Polyamid Prozessanschlüsse Festflanschanschlüsse: • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch • JIS B2220 Flansch Werkstoffe der Prozessanschlüsse...
Seite 133 Proline Promass O 100 EtherNet/IP Technische Daten Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken. Fernbedienung Via EtherNet/IP-Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar. Sterntopologie A0032078  15 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000"...
Seite 134 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 135 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 136 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 137 Überblick zum bestellbaren Zubehör →  113 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 138 Technische Daten Proline Promass O 100 EtherNet/IP Beschreibung Geräteparameter Messgerät Dokumentationscode Proline Promass 100 GP01036D Geräteabhängige Zusatzdo- Safety Instructions kumentation Inhalt Dokumentationscode ATEX/IECEx Ex i XA00159D ATEX/IECEx Ex nA XA01029D cCSAus IS XA00160D INMETRO Ex i XA01219D INMETRO Ex nA...
Seite 139 Proline Promass O 100 EtherNet/IP Stichwortverzeichnis Stichwortverzeichnis Betriebsanzeige ......37 Betriebssicherheit ......10 Anforderungen an Personal .
Seite 140 Stichwortverzeichnis Proline Promass O 100 EtherNet/IP Einstellungen Funktionen Administration ......69 siehe Parameter Bediensprache ......53 Gerät zurücksetzen .
Seite 141 Proline Promass O 100 EtherNet/IP Stichwortverzeichnis Zur Messgerätkonfiguration ....53 Mess- und Prüfmittel ..... . . 110 Oberflächenrauheit .
Seite 142 Stichwortverzeichnis Proline Promass O 100 EtherNet/IP Sicherheit ........9 Nullpunktabgleich .
