TI01107D/06/DE/05.24-00
71664622
2024-11-01
Das robuste Hochdruck-Messgerät mit ultrakompaktem Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Für hochpräzise Messung bei höchsten Prozessdrücken, voll-
ständig für Offshore-Bedingungen geeignet
Geräteeigenschaften
• Messrohr aus 25Cr Duplex, 1.4410 (UNS S32750)
• Prozessdruck bis PN 250 (Class 1500)
• Nennweite: DN 80...250 (3...10")
• Robustes, ultrakompaktes Messumformergehäuse
• Höchste Schutzart: IP69
• Vor-Ort-Anzeige erhältlich
Products
Technische Information

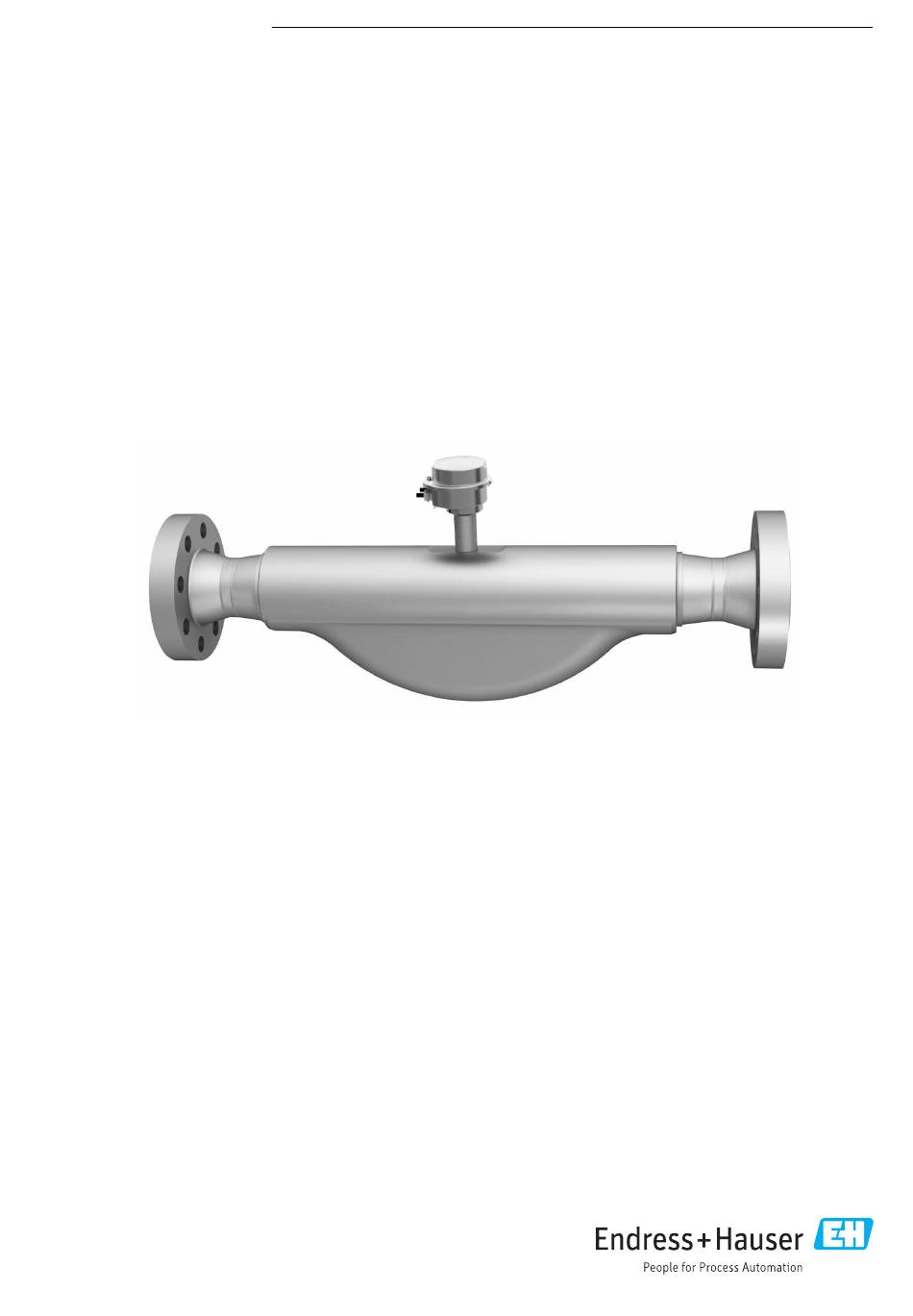

Proline Promass O 100
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Maximale Sicherheit – höchste Beständigkeit gegen
Spannungsrisskorrosion
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Platzsparende Installation – volle Funktionalität auf eng-
stem Raum
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Integrierte Verifizierung – Heartbeat Technology
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promass O 100

Inhaltszusammenfassung für Endress+Hauser Proline Promass O 100

  • Seite 1 Products Solutions Services TI01107D/06/DE/05.24-00 71664622 2024-11-01 Technische Information Proline Promass O 100 Coriolis-Durchflussmessgerät Das robuste Hochdruck-Messgerät mit ultrakompaktem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Maximale Sicherheit – höchste Beständigkeit gegen stoffeigenschaften wie Viskosität und Dichte Spannungsrisskorrosion •...
  • Seite 2 Proline Promass O 100 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Schutzart ........49 Vibrations- und Schockfestigkeit .
  • Seite 3 Proline Promass O 100 Ergänzende Dokumentation ....75 Standarddokumentation ......75 Geräteabhängige Zusatzdokumentation .
  • Seite 4 Proline Promass O 100 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
  • Seite 5 Proline Promass O 100 Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · ∆m (ν · ω) = Corioliskraft ∆m = bewegte Masse...
  • Seite 6 Proline Promass O 100 sert die Messstabilität im Hinblick auf das Ausmaß der Störungen ohne Einfluss unter Einphasen- Strömungsbedingungen. Der Gas Fraction Handler ist nur bei Geräteausführungen mit HART, Modbus RS485, PROFINET und PROFINET mit Ethernet- APL verfügbar. Detaillierte Informationen zum Gas Fraction Handler: Sonderdokumentation "Gas Fraction Handler"...
  • Seite 7 Proline Promass O 100 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Wenn das Gerät mit Modbus RS485 eigensicher bestellt wird, gehört die Safety Barrier Promass 100 (Sicherheitsbarriere) zum Lieferum- fang und muss für den Betrieb des Geräts eingesetzt werden.
  • Seite 8 Proline Promass O 100 Gerätearchitektur A0016779  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) EtherNet/IP PROFIBUS DP PROFINET Modbus RS485 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang Safety Barrier Promass 100 Modbus RS485 eigensicher Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Explosionsgefährdeter Bereich und Zone 1/Div.
  • Seite 9 Proline Promass O 100 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] 0 … 180 000 0 … 6 615 0 …...
  • Seite 10 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 11 Proline Promass O 100 Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Ausgangsfrequenz Einstellbar: 0 … 10 000 Hz Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1...
  • Seite 12 Proline Promass O 100 EtherNet/IP Standards Gemäß IEEE 802.3 PROFINET Standards Gemäß IEEE 802.3 Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt. Stromausgang 4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 •...
  • Seite 13 Proline Promass O 100 PROFINET Gerätediagnose Gemäß "Application Layer protocol for decentralized periphery", Version 2.3 Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll •...
  • Seite 14 Proline Promass O 100 Eigensichere Werte Klemmennummern Versorgungsspannung Signalübertragung 20 (L-) 10 (L+) 62 (B) 72 (A) = 16,24 V = 623 mA = 2,45 W Bei IIC = 92,8 µH, C = 0,433 μF, L = 14,6 μH/Ω Bei IIB = 372 µH, C...
  • Seite 15 Proline Promass O 100 Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden. Messgrößen für PV (Erste dynamische Variable) • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur Messgrößen für SV, TV, QV (Zweite, dritte und vierte dynamische Vari-...
  • Seite 16 Proline Promass O 100 Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Schwingfrequenz • Schwingamplitude •...
  • Seite 17 Proline Promass O 100 Funktionscodes • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics • 16: Write multiple registers • 23: Read/write multiple registers Broadcast-Messages Unterstützt von folgenden Funktionscodes: • 06: Write single registers •...
  • Seite 18 Proline Promass O 100 Fix Input 5 ms…10 s (Werkseinstellung: 20 ms) Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x68 O → T Konfiguration: 0x66 T → O Konfiguration: 0x64 Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x69 O →...
  • Seite 19 Proline Promass O 100 Configurable Input Assembly • Aktuelle Gerätediagnose • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1 • Summenzähler 2 • Summenzähler 3  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Auswahl.
  • Seite 20 Proline Promass O 100 Zykluszeiten Ab 8 ms Polarität Auto-Polarität für die automatische Korrektur von gekreuzten TxD- und RxD- Paaren Unterstützte Verbindungen • 1 x AR (Application Relation) • 1 x Input CR (Communication Relation) • 1 x Output CR (Communication Relation) •...
  • Seite 21 Proline Promass O 100 Eingangswerte Analog Output Modul (fest zugeordnet) (vom Automatisierungssystem • Externer Druck (Slot 18) zum Messgerät) • Externe Temperatur (Slot 19) • Externe Normdichte (Slot 20) Diskret Output Modul (fest zugeordnet) • Messwertunterdrückung ein-/ausschalten (Slot 21) • Nullpunktjustierung durchführen (Slot 22) Summenzähler 1…3 (Slot 15…17)
  • Seite 22 Proline Promass O 100 Ein-/Ausgangswert Prozessgröße Kategorie Slot Schwingungsdämpfung 1 Schwingfrequenz 1 Schwingamplitude 0 Schwingamplitude 1 Frequenzschwankung 1 Schwankung Rohrdämpfung 1 Erregerstrom 1 Eingangswert Externe Dichte Prozessüberwachung Externe Temperatur Eingelesene Normdichte Messwertunterdrückung Nullpunktjustierung Status Verifizierung Heartbeat Verifizierung Nur mit dem Anwendungspaket "Konzentration" verfügbar.
  • Seite 23 Proline Promass O 100 Startup-Parametrierung Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der (NSU) wichtigsten Parameter des Messgeräts vom Automatisierungssystem über- nommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernom- men: • Management • Softwarerevision • Schreibschutz •...
  • Seite 24 Proline Promass O 100 Energieversorgung Klemmenbelegung Übersicht: Gehäuseausführung und Anschlussvarianten 1.1 1.2 1.3 2.1 2.2 A0016770 Gehäuseausführung: Kompakt, beschichtet Alu Gehäuseausführung: Kompakt, rostfrei Gehäuseausführung: Ultrakompakt, rostfrei Anschlussvariante: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang 1.1 Signalübertragung: Impuls-/Frequenz-/Schaltausgang 1.2 Signalübertragung: 4-20 mA HART 1.3 Versorgungsspannung Anschlussvariante: Modbus RS485 2.1 Signalübertragung...
  • Seite 25 Proline Promass O 100 Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgänge versorgung Optionen Klemmen Klemmen • Option A: Verschraubung M20x1 A, B • Option B: Gewinde M20x1 •...
  • Seite 26 Proline Promass O 100 Anschlussvariante PROFIBUS DP Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option L Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 27 Proline Promass O 100 Anschlussvariante Modbus RS485 Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 28 Proline Promass O 100 Anschlussvariante Modbus RS485 Für Einsatz im eigensicheren Bereich. Anschluss via Safety Barrier Promass 100. Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 29 Proline Promass O 100 Anschlussvariante EtherNet/IP Bestellmerkmal "Ausgang", Option N Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...
  • Seite 30 Proline Promass O 100 Anschlussvariante PROFINET Bestellmerkmal "Ausgang", Option R Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...
  • Seite 31 Proline Promass O 100 Safety Barrier Promass 100 Power Modbus supply RS485 Safe area Power Lift panel for bus termination Communication Safety Barrier Promass 100 Hazardous area Power Modbus supply RS485 A0030220  8 Safety Barrier Promass 100 mit Anschlüssen Nicht explosionsgefährdeter Bereich, Zone 2, Class I Division 2...
  • Seite 32 Proline Promass O 100 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang Gerätestecker für Signalübertragung (geräteseitig), weiblicher Anschluss Belegung 4-20 mA HART (aktiv) 4-20 mA HART (aktiv) Impuls-/Frequenz-/Schaltausgang (passiv) Impuls-/Frequenz-/Schaltausgang (passiv) Erdung/Schirmung A0016810 Codierung Stecker/Buchse Buchse Nicht belegt bei Bestellmerkmal "Gehäuse", Option C "Ultrakompakt hygienisch, rostfrei"...
  • Seite 33 Proline Promass O 100  • Als Buchse wird empfohlen: Binder, Serie 763, Teilenr. 79 3439 12 05 • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierte Buchse verwenden. Gerätestecker für Signalübertragung (geräteseitig), MODBUS RS485 (nicht eigensicher) Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2.
  • Seite 34 Proline Promass O 100 Versorgungsspannung Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV). Messumformer Für Geräteausführung mit Kommunikationsart: • HART, PROFIBUS DP, EtherNet/IP: DC 20 … 30 V • Modbus RS485, Geräteausführung: • Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2: DC 20 … 30 V •...
  • Seite 35 Proline Promass O 100 Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei- cher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert. Elektrischer Anschluss...
  • Seite 36 Proline Promass O 100 4...20 mA A0028762  10 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten →  40 Analoges Anzeigeinstrument: Maximale Bürde beachten...
  • Seite 37 Proline Promass O 100 PROFIBUS DP A0028765  13 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
  • Seite 38 Proline Promass O 100 Modbus RS485 eigensicher L- L+ A0028766  15 Anschlussbeispiel für Modbus RS485 eigensicher Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Kabelspezifikation beachten Safety Barrier Promass 100 Kabelspezifikation beachten Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2...
  • Seite 39 Proline Promass O 100 HART-Eingang 4...20 mA A0019828  18 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv) Kabelschirm einseitig. Kabelspezifikation beachten Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten Anschluss für HART-Bediengeräte Analoges Anzeigeinstrument Messumformer Messaufnehmer für externe Messgröße 4...20 mA...
  • Seite 40 Proline Promass O 100 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel Ø 6 … 12 mm (0,24 … 0,47 in) • Gewinde für Kabeleinführung: • M20 • G ½" • NPT ½" Kabelspezifikation Zulässiger Temperaturbereich • Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
  • Seite 41 Proline Promass O 100 Im Folgenden wird zum jeweiligen Aderquerschnitt die maximale Kabellänge angegeben. Maximalen Kapazitäts- und Induktivitätsbelag vom Kabel sowie Ex-Anschlusswerte beachten . Aderquerschnitt Maximale Kabellänge [AWG] [ft] 0,75 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser •...
  • Seite 42 Proline Promass O 100 Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 0,330 0,514 1,17 3,23 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 180 000 18 000 9 000...
  • Seite 43 Proline Promass O 100 Masse- und Volumenfluss (Flüssigkeiten) ±0,025 % v.M. (PremiumCal, für Massefluss) ±0,05 % v.M. Massefluss (Gase) ±0,25 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
  • Seite 44 Proline Promass O 100 [kg/m ] [°C] 40 80 120 160 200 240 280 320 360 400 [°F] -40 0 A0016612 Felddichtejustierung, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Erweiterte Dichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
  • Seite 45 Proline Promass O 100 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ± ½ BaseRepeat MeasValue A0021337...
  • Seite 46 Proline Promass O 100 A0028773  20 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] 1,97 2,60 3,54 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
  • Seite 47 Proline Promass O 100 A0028774  21 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →...
  • Seite 48 Proline Promass O 100 RUPTURE DISK A0030346 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Kapitel "Konstruktiver Aufbau" (Zubehör). Nullpunktverifizierung und Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →...
  • Seite 49 Proline Promass O 100 Umgebung Umgebungstemperaturbe- Messgerät • –40 … +60 °C (–40 … +140 °F) reich • Bestellmerkmal "Test, Zeugnis", Option JM: –50 … +60 °C (–58 … +140 °F) Safety Barrier Promass 100 –40 … +60 °C (–40 … +140 °F) ‣...
  • Seite 50 Proline Promass O 100 Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und nicht nur auf den Prozessanschluss. Die Kurven zeigen den maximal erlaubten Messstoffdruck in Abhängigkeit von der jeweiligen Messstofftemperatur. Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
  • Seite 51 Proline Promass O 100 Sollte es zu einem Ausfall eines Messrohrs kommen, steigt der Druck im Messaufnehmergehäuse entsprechend dem Betriebsdruck an. Wenn der Betreiber entscheidet, dass der Berstdruck des Mess- aufnehmergehäuses keine ausreichende Sicherheit bietet, kann das Messgerät mit einer Berst- scheibe ausgestattet werden.
  • Seite 52 Proline Promass O 100 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...
  • Seite 53 Proline Promass O 100 Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
  • Seite 54 Proline Promass O 100 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033787 Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 38,5 49,0 66,1 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Anzeige Bestellmerkmal "Anzeige;...
  • Seite 55 Proline Promass O 100 Bestellmerkmal "Gehäuse", Option C "Ultrakompakt hygienisch, rostfrei" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Abhän- gig vom jeweili- Pro- zessan- schluss 38,5 (Ver- weisziel existiert nicht, aber @y.link. require d=' t rue' )
  • Seite 56 Proline Promass O 100 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0023178 Längentoleranz Maß L in mm: • DN ≤ 100: +1,5 / –2,0 • DN ≥ 150: ±3,5 Flansch in Anlehnung an EN 1092-1 Form B2 (DIN 2501): PN160 Rostfreier Stahl, 1.4410/F53 25Cr Duplex (Super Duplex)
  • Seite 57 Proline Promass O 100 Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN250 Rostfreier Stahl, 1.4410/F53 25Cr Duplex (Super Duplex) Bestellmerkmal "Prozessanschluss", Option DDD [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × Ø30 77,7 8 × Ø33...
  • Seite 58 Proline Promass O 100 Zubehör Spülanschlüsse/Berstscheibe DN 8 ( ")...150 (6") DN 250 (10") ⁄ 45° 35 (1.38) ca. 75 (approx. 2.95) SW 1" A0028914  26 Anschlussstutzen für Spülanschlüsse: Bestellmerkmal "Sensor Optionen", Option CH "Spülanschluss" Anschlussstutzen mit Berstscheibe: Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"...
  • Seite 59 Proline Promass O 100 Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 5,83 2,13 7,87 11,5 19,37 5,35 1,52 4,61 5,83 2,13 12,13 22,13 5,35 1,93 5,43 5,83 2,13 14,88...
  • Seite 60 Proline Promass O 100 Flanschanschlüsse Festflansch ASME B16.5 A0023178 Längentoleranz Maß L in inch: • DN ≤ 4": +0,06 / –0,08 • DN ≥ 6": ±0,14 Flansch in Anlehnung an ASME B16.5: Class 900 Schedule 40 Rostfreier Stahl, 1.4410/F53 25Cr Duplex (Super Duplex) Bestellmerkmal "Prozessanschluss", Option ADD...
  • Seite 61 Proline Promass O 100 RTJ-Flansch in Anlehnung an ASME B16.5: Class 1500 Schedule 80 Rostfreier Stahl, 1.4410/F53 25Cr Duplex (Super Duplex) Bestellmerkmal "Prozessanschluss", Option AGD [in] [in] [in] [in] [in] [in] [in] 10,43 8 × Ø1,0 2,19 39,17 12,2 8 × Ø1,38...
  • Seite 62 Proline Promass O 100 Gewicht in US-Einheiten Gewicht [lbs] [in] 1 261 Safety Barrier Promass 100 49 g (1,73 ounce) Werkstoffe Gehäuse Messumformer • Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Bestellmerkmal "Gehäuse", Option B "Kompakt, rostfrei": Rostfreier Stahl 1.4404 (316L)
  • Seite 63 Proline Promass O 100 Bestellmerkmal "Gehäuse", Option B "Kompakt, rostfrei" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 × 1,5 Rostfreier Stahl, 1.4404 (316L) Adapter für Kabeleinführung mit Innengewinde G ½"...
  • Seite 64 Proline Promass O 100 Schnelle und sichere Inbetriebnahme • Eigene Menüs für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen Sicherheit im Betrieb • Bedienung in folgenden Landessprachen: • Via Bedientool "FieldCare", "DeviceCare": Englisch, Deutsch, Französisch, Spanisch, Italienisch, Chinesisch, Japanisch •...
  • Seite 65 Proline Promass O 100 Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar. A0020903  29 Möglichkeiten der Fernbedienung via PROFIBUS DP Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Messgerät Via EtherNet/IP-Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar.
  • Seite 66 Proline Promass O 100 Sterntopologie A0026545  31 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
  • Seite 67 Proline Promass O 100 PROFIBUS DP A0021270  33 Anschluss bei Bestellmerkmal "Ausgang", Option L: PROFIBUS DP Service-Schnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien- tool "FieldCare"...
  • Seite 68 Proline Promass O 100 PROFINET A0016940  35 Anschluss bei Bestellmerkmal "Ausgang", Option R: PROFINET Service-Schnittstelle (CDI-RJ45) und PROFINET-Schnittstelle des Messgeräts mit Zugriff auf integrierten Web- server Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien- tool "FieldCare"...
  • Seite 69 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnungen (Statu- tory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung der UKCA-Kennzeichnung. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
  • Seite 70 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
  • Seite 71 • Tagesaktuelle Konfigurationsdaten • Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Endress+Hauser...
  • Seite 72 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
  • Seite 73 Detaillierte Angaben: Betriebsanleitung zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 74 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 75 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Ergänzende Informationen zu Semistandard-Optionen sind in der zugehörigen Sonderdoku- mentation in der TSP-Datenbank verfügbar.
  • Seite 76 Proline Promass O 100 Beschreibung Geräteparameter Dokumentationscode Messgerät HART PROFIBUS DP Modbus RS485 EtherNet/IP PROFINET Promass 100 GP01033D GP01034D GP01035D GP01036D GP01037D Geräteabhängige Zusatzdo- Safety Instructions kumentation Inhalt Dokumentationscode ATEX/IECEx Ex i XA00159D ATEX/IECEx Ex nA XA01029D cCSAus IS XA00160D...
  • Seite 77 Proline Promass O 100 PROFINET® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland TRI-CLAMP® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Endress+Hauser...
  • Seite 80 *71664622* 71664622 www.addresses.endress.com...
