Proline Promass O 100
Endress+Hauser
PROFIBUS DP
1 2
A
B

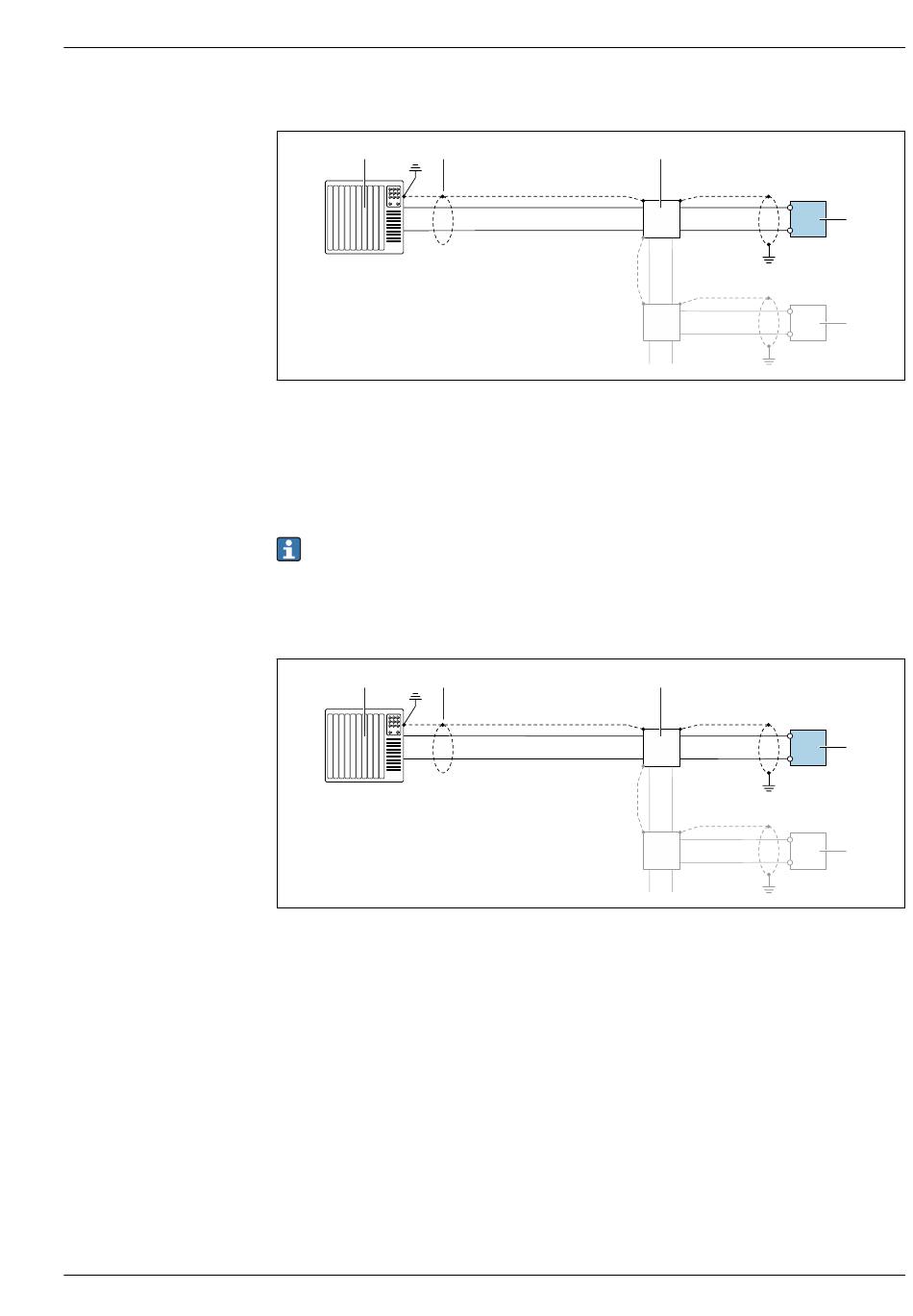

 13 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
3 Verteilerbox
4 Messumformer
Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der
Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Modbus RS485
Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 2
A
B
 14 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten →  40
3 Verteilerbox
4 Messumformer
3
A
B
A
B
3
A
B
A
B
4
4
A0028765
4
4
A0028765
