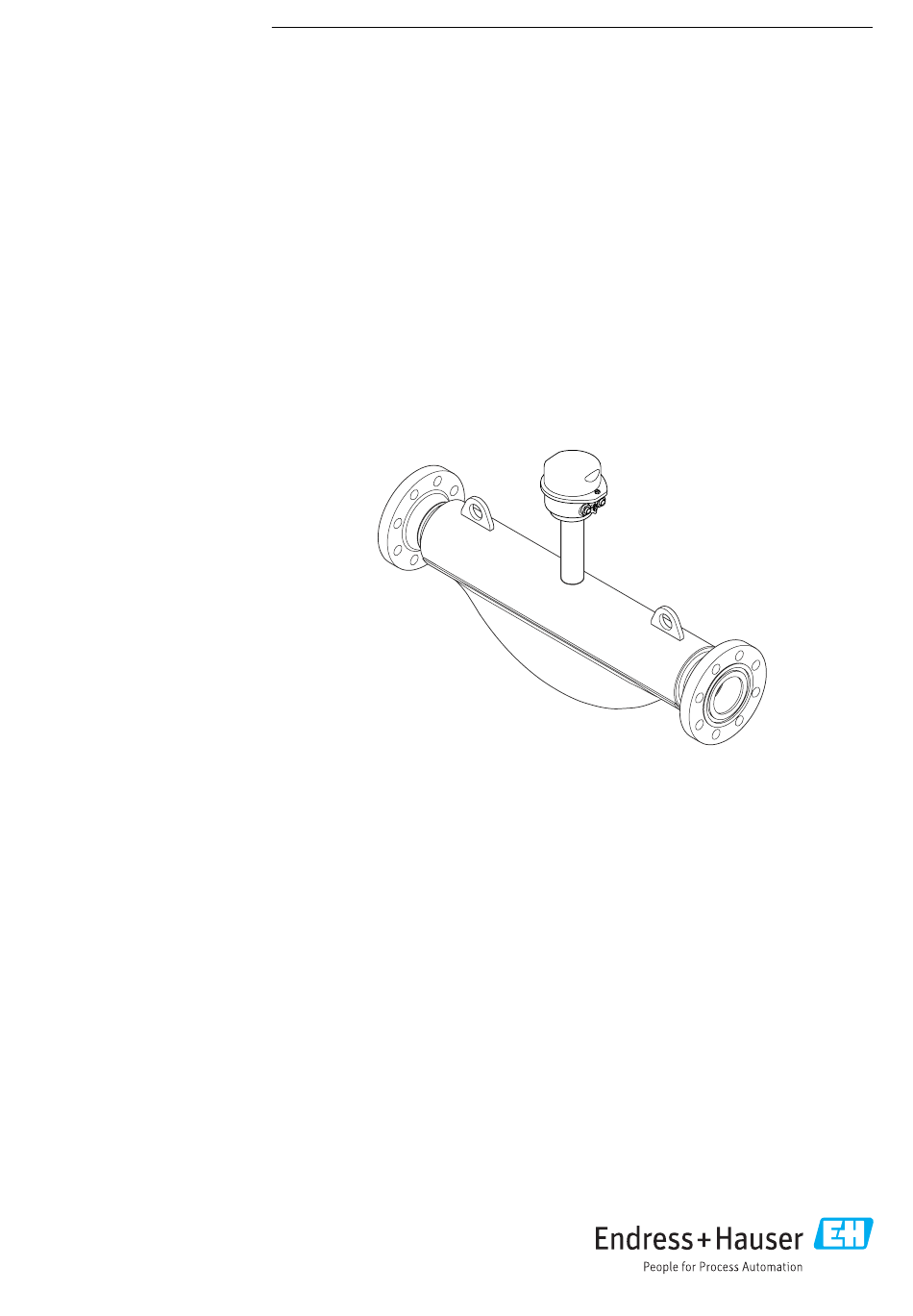

Seite 1 Products Solutions Services BA01252D/06/DE/03.24-00 71673422 2024-11-01 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass O 100 Coriolis-Durchflussmessgerät PROFIBUS DP...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promass O 100 PROFIBUS DP Inhaltsverzeichnis Inhaltsverzeichnis Montagekontrolle ..... 26 Hinweise zum Dokument ... . 6 Dokumentfunktion .
Seite 4 13.2 Mess- und Prüfmittel ....132 10.5.3 Sensorabgleich durchführen ..13.3 Endress+Hauser Dienstleistungen ..10.5.4 Summenzähler konfigurieren ..74 10.5.5 Parameter zur Administration des...
Seite 5 Proline Promass O 100 PROFIBUS DP Inhaltsverzeichnis 16.8 Umgebung ......16.9 Prozess ......148 16.10 Konstruktiver Aufbau .
Seite 6 Hinweise zum Dokument Proline Promass O 100 PROFIBUS DP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Endress+Hauser...
Seite 8 Hinweise zum Dokument Proline Promass O 100 PROFIBUS DP Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein: Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
Seite 9 Proline Promass O 100 PROFIBUS DP Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promass O 100 PROFIBUS DP Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformi- tätserklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt der Her- steller diesen Sachverhalt.
Seite 12 Produktbeschreibung Proline Promass O 100 PROFIBUS DP Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart PROFIBUS DP A0023153  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse...
Seite 13 • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
Seite 14 Warenannahme und Produktidentifizierung Proline Promass O 100 PROFIBUS DP 4.2.1 Messumformer-Typenschild Order code: Ser. no.: Ext. ord. cd.: A0030222  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Elektrische Anschlussdaten: z.B.
Seite 15 Proline Promass O 100 PROFIBUS DP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  15 Nennweite des Messaufnehmers;...
Seite 16 Warenannahme und Produktidentifizierung Proline Promass O 100 PROFIBUS DP 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 17 Proline Promass O 100 PROFIBUS DP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 18 Lagerung und Transport Proline Promass O 100 PROFIBUS DP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 19 Proline Promass O 100 PROFIBUS DP Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 20 Montage Proline Promass O 100 PROFIBUS DP Ø Blende, Rohrverengung [mm] [in] [mm] [in] 1,97 2,60 3,54 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung...
Seite 21 Proline Promass O 100 PROFIBUS DP Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  21. A0029322 A0029323 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 22 Montage Proline Promass O 100 PROFIBUS DP Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: Ausführung mit verlängertem Halsrohr: Bestellmerkmal "Messrohr Material", Option FA mit einer Halsrohrlänge von 105 mm (4,13 in). HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet.
Seite 23 Proline Promass O 100 PROFIBUS DP Montage Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3 Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt werden. Lebensmitteltauglichkeit Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassungen/Lebensmitteltauglichkeit"...
Seite 24 Montage Proline Promass O 100 PROFIBUS DP RUPTURE DISK A0030346 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" (Zubehör). Nullpunktverifizierung und Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →...
Seite 25 Proline Promass O 100 PROFIBUS DP Montage Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen.
Seite 26 Montage Proline Promass O 100 PROFIBUS DP Gehäuseausführung Aluminium, AlSi10Mg, beschichtet 3 mm A0023192 Gehäuseausführungen Kompakt und Ultrakompakt, rostfrei 8 mm A0023195 Montagekontrolle Ist das Gerät unbeschädigt (Sichtprüfung)?  Entspricht das Gerät den Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  148 ...
Seite 27 Proline Promass O 100 PROFIBUS DP Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 28 Elektrischer Anschluss Proline Promass O 100 PROFIBUS DP 7.2.3 Klemmenbelegung Messumformer Anschlussvariante PROFIBUS DP Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option L Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden.
Seite 29 Proline Promass O 100 PROFIBUS DP Elektrischer Anschluss 7.2.4 Pinbelegung Gerätestecker Versorgungsspannung Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2. Belegung DC 24 V Nicht belegt Nicht belegt DC 24 V Erdung/Schirmung A0016809 Codierung Stecker/Buchse Stecker Gerätestecker für Signalübertragung (geräteseitig)
Seite 30 Elektrischer Anschluss Proline Promass O 100 PROFIBUS DP 7.3.1 Messumformer anschließen Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig: • Gehäuseausführung: Kompakt oder ultrakompakt • Anschlussvariante: Gerätestecker oder Anschlussklemmen A0016924  8 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet, Alu Gehäuseausführung: Kompakt, rostfrei...
Seite 31 Proline Promass O 100 PROFIBUS DP Elektrischer Anschluss Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen →  153.
Seite 32 Elektrischer Anschluss Proline Promass O 100 PROFIBUS DP Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFIBUS DP A0028765  10 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen;...
Seite 33 Proline Promass O 100 PROFIBUS DP Elektrischer Anschluss Adresse einstellen OFF ON - Software addressing - Write protection - Not used A0021265  11 Adressierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.
Seite 34 Elektrischer Anschluss Proline Promass O 100 PROFIBUS DP 390 Ω DIP 1 OFF ON Bus polarisation DIP 2 220 Ω Bus termination Bus polarisation Not used DIP 3 390 Ω A0021274  12 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten < 1,5...
Seite 35 Proline Promass O 100 PROFIBUS DP Elektrischer Anschluss Anschlusskontrolle Sind Gerät und Kabel unbeschädigt (Sichtprüfung)?  Entsprechen die verwendeten Kabel den Anforderungen →  27?  Sind die montierten Kabel zugentlastet und fest verlegt?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 36 Bedienungsmöglichkeiten Proline Promass O 100 PROFIBUS DP Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedienung mit Add-on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation) Endress+Hauser...
Seite 37 Proline Promass O 100 PROFIBUS DP Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  159 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 38 Bedienungsmöglichkeiten Proline Promass O 100 PROFIBUS DP 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 39 Proline Promass O 100 PROFIBUS DP Bedienungsmöglichkeiten Anzeige der Messwerte via Vor-Ort-Anzeige (optional bestellbar) 8.3.1 Betriebsanzeige Die Vor-Ort-Anzeige ist optional bestellbar: Bestellmerkmal "Anzeige; Bedienung", Option B ""4-zeilig, beleuchtet; via Kommunika- tion". X X X X X X X 1120.50 kg/h...
Seite 40 Bedienungsmöglichkeiten Proline Promass O 100 PROFIBUS DP • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B.
Seite 41 Proline Promass O 100 PROFIBUS DP Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Webbrowser 8.4.1 Funktionsumfang Mit dem integrierten Webserver kann das Gerät über einen Webbrowser Serviceschnitt- stelle (CDI-RJ45) bedient und konfiguriert werden. Neben den Messwerten werden auch Statusinformationen zum Gerät dargestellt und ermöglichen eine Kontrolle des Gerätezus- tands.
Seite 42 Bedienungsmöglichkeiten Proline Promass O 100 PROFIBUS DP Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen ausschalten. Bei Verbindungsproblemen: →  92 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle.
Seite 43 Proline Promass O 100 PROFIBUS DP Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code...
Seite 44 Bedienungsmöglichkeiten Proline Promass O 100 PROFIBUS DP 8.4.5 Bedienoberfläche A0032879 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Navigationsbereich Bediensprache auf der Vor-Ort-Anzeige Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  95 • Aktuelle Messwerte...
Seite 45 Proline Promass O 100 PROFIBUS DP Bedienungsmöglichkeiten Funktionen Bedeutung Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau zum Messgerät: Netzwerk • Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse) • Geräteinformationen (z.B. Seriennummer, Firmware-Version) Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite Navigationsbereich In dem Navigationsbereich können die Menüs, die zugehörigen Untermenüs und Parame-...
Seite 46 Bedienungsmöglichkeiten Proline Promass O 100 PROFIBUS DP 1. In der Funktionszeile Eintrag Logout wählen.  Startseite mit dem Login erscheint. 2. Webbrowser schließen. 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  42. Zugriff auf Bedienmenü via Bedientool 8.5.1...
Seite 47 Proline Promass O 100 PROFIBUS DP Bedienungsmöglichkeiten PROFIBUS DP A0021270  15 Anschluss bei Bestellmerkmal "Ausgang", Option L: PROFIBUS DP Service-Schnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien- tool "FieldCare"...
Seite 48 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 49 Proline Promass O 100 PROFIBUS DP Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 10.2014 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
Seite 50 Systemintegration Proline Promass O 100 PROFIBUS DP 9.2.1 Herstellerspezifische GSD Mit dieser GSD wird die uneingeschränkte Funktionalität des Messgeräts gewährleistet. Gerätespezifische Prozessparameter und Funktionen sind somit verfügbar. Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS DP 0x1561 EH3x1561.gsd Das die herstellerspezifische GSD verwendet werden soll, wird im Parameter Ident num- ber selector über die Auswahl der Option Hersteller bestimmt.
Seite 51 Proline Promass O 100 PROFIBUS DP Systemintegration Integration in ein PROFIBUS Netzwerk 9.3.1 Blockmodell • Physicalblock • Funktionsblöcke • Analog Input Block • Analog Output Block • Discrete Input Block • Discrete Output Block • Totalizer Block Technische Werte zu den einzelnen Blöcken →  141 9.3.2...
Seite 52 Systemintegration Proline Promass O 100 PROFIBUS DP Channel Messgröße 1056 Erregerstrom 0 1057 Erregerstrom 1 1440 Sensorintegrität Analog Output 1…3 (AO) Channel Messgröße Externer Druck Externe Temperatur Eingelesene Normdichte Die Kompensationsgrößen müssen in ihrer SI-Basiseinheit zum Gerät übertragen werden. Der Zugriff auf die Messgröße erfolgt über Experte → Sensor → Externe Kompensation Digital Input 1…2 (DI)
Seite 53 Proline Promass O 100 PROFIBUS DP Systemintegration Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). 9.4.1 Blockmodell Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für den zyklischen Datenaustausch zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem PROFIBUS Master (Klasse 1), z.B.
Seite 54 Systemintegration Proline Promass O 100 PROFIBUS DP Über das Modul AI wird die ausgewählte Eingangsgröße inkl. Status zyklisch an den PRO- FIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Eingangsgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
Seite 55 Proline Promass O 100 PROFIBUS DP Systemintegration Über das Modul TOTAL wird ein ausgewählter Summenzählerwert inkl. Status zyklisch an einen PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird der Summen- zählerwert in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Summenzählerwert gehörende, genormte Statusinformation.
Seite 56 Systemintegration Proline Promass O 100 PROFIBUS DP Datenstruktur Ausgangsdaten SETTOT Byte 1 Steuervariable 1 Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Modul SETTOT_MODETOT_TOTAL Die Modulkombination besteht aus den Funktionen SETTOT, MODETOT und TOTAL: •...
Seite 57 Proline Promass O 100 PROFIBUS DP Systemintegration Zugeordnete Kompensationswerte Den einzelnen Analog Output Blöcken ist ein Kompensationswert fest zugeordnet. CHANNEL Funktionsblock Kompensationswert AO 1 Externer Druck AO 2 Externe Temperatur AO 3 Eingelesene Normdichte Die Kompensationswerte müssen in ihrer SI-Basiseinheit zum Gerät übertragen werden Die Auswahl erfolgt über: Experte →...
Seite 58 Systemintegration Proline Promass O 100 PROFIBUS DP Datenstruktur Eingangsdaten Discrete Input Byte 1 Byte 2 Discrete Status Modul DO (Discrete Output) Diskrete Ausgangswerte vom PROFIBUS Master (Klasse 1) zum Messgerät übertragen. Diskrete Ausgangswerte werden vom PROFIBUS Master (Klasse 1) genutzt, um Geräte- funktionen zu aktivieren bzw.
Seite 59 Proline Promass O 100 PROFIBUS DP Inbetriebnahme Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  26 • Checkliste "Anschlusskontrolle" →  35 10.2 Verbindungsaufbau via FieldCare •...
Seite 60 Inbetriebnahme Proline Promass O 100 PROFIBUS DP 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden. Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  48 Navigation Menü...
Seite 61 Proline Promass O 100 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Masseeinheit Einheit für Masse wählen.
Seite 62 Inbetriebnahme Proline Promass O 100 PROFIBUS DP Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 63 Proline Promass O 100 PROFIBUS DP Inbetriebnahme 10.4.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →...
Seite 64 Inbetriebnahme Proline Promass O 100 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen ist die Temperaturkoeffizient der Schallge- Positive Gleitkommazahl digkeit Option Andere ausgewählt. schwindigkeit vom Gas eingeben. Druckkompensation – Art der Druckkompensation wählen. • Aus •...
Seite 65 Proline Promass O 100 PROFIBUS DP Inbetriebnahme 10.4.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 66 Inbetriebnahme Proline Promass O 100 PROFIBUS DP 10.4.6 Schleichmenge konfigurieren Das Untermenü Schleichmengenunterdrückung enthält Parameter, die für die Konfigu- ration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  66 Einschaltpunkt Schleichmengenunter- →  66 drück.
Seite 67 Proline Promass O 100 PROFIBUS DP Inbetriebnahme 10.4.7 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfigu- ration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 68 Inbetriebnahme Proline Promass O 100 PROFIBUS DP 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs variieren, z.B. Viskosität ist nur beim Promass I verfügbar.
Seite 69 Proline Promass O 100 PROFIBUS DP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen ‣ Berechnete Prozessgrößen ‣ Normvolumenfluss-Berechnung →  69 Untermenü "Normvolumenfluss-Berechnung" Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen → Normvolumenfluss- Berechnung ‣ Normvolumenfluss-Berechnung Normvolumenfluss-Berechnung (1812) →...
Seite 70 Inbetriebnahme Proline Promass O 100 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Linearer Ausdehnungskoeffizient In Parameter Normvolumen- Linearen, messstoffspezifi- Gleitkommazahl mit – fluss-Berechnung ist die schen Ausdehnungskoeffizient Vorzeichen Option Berechnete Norm- für Normdichteberechnung dichte ausgewählt. eingeben. Quadratischer Ausdehnungskoeffi- In Parameter Normvolumen-...
Seite 71 Proline Promass O 100 PROFIBUS DP Inbetriebnahme Dichtejustierung durchführen Vor der Ausführung folgende Punkte beachten: • Eine Dichtejustierung ist nur dann sinnvoll, wenn die Betriebsbedingungen kaum schwanken und die Dichtejustierung unter den Betriebsbedingungen durchgeführt wird. • Die Dichtejustierung skaliert den intern berechneten Dichtewert mit anwenderspe- zifischer Steigung und Offset.
Seite 72 Inbetriebnahme Proline Promass O 100 PROFIBUS DP 4. Die Option Erfassung Dichte 1 auswählen und bestätigen.  Im Parameter Dichteabgleich ausführen stehen nun die folgenden Optionen zur Verfügung: Erfassung Dichte 2 Original wiederherstellen 5. Die Option Erfassung Dichte 2 auswählen und bestätigen.
Seite 73 Proline Promass O 100 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Sollwert Dichte 2 Im Parameter Art des Dichte- Eingabe abhängig – abgleichs ist die Option 2- von der gewählten Punkt-Abgleich gewählt. Einheit im Parameter Dichteeinheit (0555). Dichteabgleich ausführen –...
Seite 74 Inbetriebnahme Proline Promass O 100 PROFIBUS DP Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktabgleich ‣ Nullpunktabgleich Nullpunkt abgleichen →  74 Fortschritt →  74 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Nullpunkt abgleichen Nullpunktabgleich starten. • Abbrechen –...
Seite 75 Proline Promass O 100 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Massefluss – ler wählen. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss Einheit Summenzähler In Parameter Zuordnung Pro- Einheit für Prozessgröße vom...
Seite 76 Inbetriebnahme Proline Promass O 100 PROFIBUS DP Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration Freigabecode definieren →  76 Gerät zurücksetzen →  76 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Freigabecode definieren Freigabecode für Schreibzugriff auf Parameter definieren.
Seite 77 Proline Promass O 100 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 78 Inbetriebnahme Proline Promass O 100 PROFIBUS DP 3. Freigabecode durch wiederholte Eingabe im bestätigen.  Der Webbrowser wechselt zur Login-Webseite. • Deaktivieren des Parameterschreibschutz via Freigabecode . • Bei Verlust des Freigabecodes: Freigabecode zurücksetzen . • Im Parameter Zugriffsrechte Bediensoftware wird angezeigt mit welcher Anwen- derrolle der Benutzer aktuell angemeldet ist.
Seite 79 Proline Promass O 100 PROFIBUS DP Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf dem I/O-Elektronikmodul aktiviert.
Seite 80 Betrieb Proline Promass O 100 PROFIBUS DP Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  82 Volumenfluss →  82 →  82 Normvolumenfluss Dichte →  82 Normdichte →  82 Temperatur →  82 Druck →...
Seite 81 Proline Promass O 100 PROFIBUS DP Betrieb NSV-Durchfluss →  85 →  85 Alternativer NSV-Durchfluss Öl-CTL →  85 Öl-CPL →  86 Öl-CTPL →  86 Wasser-CTL →  86 Alternativer CTL →  86 Alternativer CPL →  86 Alternativer CTPL →...
Seite 82 Betrieb Proline Promass O 100 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Massefluss – Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – sefluss an. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Massefluss- einheit (→  61) Volumenfluss –...
Seite 83 Proline Promass O 100 PROFIBUS DP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Zielmessstoff Massefluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – Bestellmerkmal "Anwendungs- sefluss des Zielmessstoffs an. Vorzeichen paket", Option ED "Konzentra- Abhängigkeit tion" Die Einheit wird übernommen ...
Seite 84 Betrieb Proline Promass O 100 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum" Drucks auf den Messstoff wie- •...
Seite 85 Proline Promass O 100 PROFIBUS DP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung GSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des gemessenen Gleitkommazahl mit – mal: Gesamtvolumenflusses, korri- Vorzeichen • "Anwendungspaket", Option giert auf Referenztemperatur EJ "Petroleum" und Referenzdruck. • In Parameter Petroleum- Abhängigkeit...
Seite 86 Betrieb Proline Promass O 100 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-CPL Bei folgendem Bestellmerk- Anzeige des Korrekturfaktors, Positive Gleitkomma- – mal: welcher den Einfluss des zahl • "Anwendungspaket", Option Drucks auf das Öl wiedergibt. EJ "Petroleum" Wird verwendet, um den •...
Seite 87 Proline Promass O 100 PROFIBUS DP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum"...
Seite 88 Betrieb Proline Promass O 100 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Water cut Bei folgendem Bestellmerk- Anzeige des prozentualen 0 … 100 % – mal: Wasservolumenfluss-Anteils • "Anwendungspaket", Option zum Gesamtvolumenfluss des EJ "Petroleum" Messstoffs. • In Parameter Petroleum-...
Seite 89 Proline Promass O 100 PROFIBUS DP Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wasser-Normvolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Was- Vorzeichen • "Anwendungspaket", Option sers, berechnet auf Werte bei EJ "Petroleum" Referenztemperatur und Refe- •...
Seite 90 Betrieb Proline Promass O 100 PROFIBUS DP Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler Summenzählerwert 1 … n →  90 Summenzählerüberlauf 1 … n →  90 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße...
Seite 91 Proline Promass O 100 PROFIBUS DP Betrieb Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung Steuerung Summenzähler 1 … n →  91 Vorwahlmenge 1 … n →  91 →  91 Alle Summenzähler zurücksetzen Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...
Seite 92 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 93 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung ‣ Am PC ist die Ethernet-Schnittstelle falsch ein- Eigenschaften vom Internetprotokoll gestellt. (TCP/IP) prüfen . ‣ Netzwerkeinstellungen mit IT-Verantwort- lichem prüfen. Verbindung zum Webserver ist nicht möglich.
Seite 94 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv, Ethernet Link/Activity 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Aus Versorgungsspannung ist aus oder zu niedrig Grün...
Seite 95 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung A0032880 Statusbereich mit Statussignal Diagnoseinformation →  95 und Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  126 • Via Untermenü →  127 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts,...
Seite 96 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP 12.3.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung. Diese werden neben dem Diagnoseereignis mit seiner dazugehörigen Diagnoseinformation in roter Farbe angezeigt. 12.4 Diagnoseinformation in FieldCare oder DeviceCare 12.4.1...
Seite 97 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung 12.4.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt.
Seite 98 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Coding Messwert (hex) Byte 5 Quality Quality Substatus Limits A0032228-DE  16 Struktur des Coding-Byte Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer- den über das Coding-Byte Statusinformationen gemäß...
Seite 99 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Nur Logbuch GOOD 0x80…0x8E – – Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie...
Seite 100 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP 12.6 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.
Seite 101 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 062 Sensorverbindung 1. Hauptelektronikmodul tauschen • Trägermessstoff Masse- 2. Sensor tauschen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 102 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt 1. Gerät neu starten • Trägermessstoff Masse- 2. Service kontaktieren fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 103 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 190 Special event 1 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität •...
Seite 104 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 192 Special event 9 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Kinematische Viskosität • Massefluss • Sensorintegrität •...
Seite 105 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 242 Software inkompatibel 1. Software prüfen • Trägermessstoff Masse- 2. Hauptelektronik flashen oder tauschen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 106 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 262 Modulverbindung 1. Modulverbindungen prüfen • Trägermessstoff Masse- 2. Hauptelektronik tauschen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 107 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten • Trägermessstoff Masse- 2. Hauptelektronikmodul tauschen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 108 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität • Option Schleichmengen- unterdrückung...
Seite 109 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 311 Elektronikfehler 1. Gerät rücksetzen • Trägermessstoff Masse- 2. Service kontaktieren fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 110 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 382 Datenspeicher 1. DAT-Modul einstecken • Trägermessstoff Masse- 2. DAT-Modul tauschen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 111 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 390 Special event 2 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität •...
Seite 112 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 392 Special event 10 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Kinematische Viskosität • Massefluss • Sensorintegrität •...
Seite 113 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 411 Up-/Download aktiv Up-/Download aktiv, bitte warten • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Warning • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität •...
Seite 114 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten • Trägermessstoff Masse- 2. Service kontaktieren fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 115 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Warning • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität • Option Schleichmengen- unterdrückung...
Seite 116 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 485 Simulation Prozessgröße Simulation ausschalten • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Warning • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität •...
Seite 117 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 590 Special event 3 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität •...
Seite 118 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 592 Special event 11 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Kinematische Viskosität • Massefluss • Sensorintegrität •...
Seite 119 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 825 Betriebstemperatur 1. Umgebungstemperatur prüfen • Trägermessstoff Masse- 2. Prozesstemperatur prüfen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 120 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Warning • Option Leerrohrüberwa- chung • Option Schleichmengen- unterdrückung • Massefluss •...
Seite 121 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Warning • Dynamische Viskosität • Kinematische Viskosität • Massefluss • Sensorintegrität •...
Seite 122 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 843 Prozessgrenzwert Prozessbedingungen prüfen • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Warning • Dynamische Viskosität • Option Leerrohrüberwa- chung • Kinematische Viskosität • Option Schleichmengen- unterdrückung...
Seite 123 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 910 Messrohr schwingt nicht 1. Elektronik prüfen • Trägermessstoff Masse- 2. Sensor prüfen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Option Leerrohrüberwa- chung • Option Schleichmengen- unterdrückung...
Seite 124 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 912 Inhomogen 1. Prozessbedingungen prüfen • Trägermessstoff Masse- 2. Systemdruck erhöhen fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Warning • Dynamische Viskosität • Option Leerrohrüberwa- chung •...
Seite 125 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 948 Messrohrdämpfung zu hoch Prozessbedingungen prüfen – Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 990 Special event 4 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal •...
Seite 126 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 992 Special event 12 Contact service • Trägermessstoff Masse- fluss • Konzentration Statussignal • Dichte Diagnoseverhalten Alarm • Dynamische Viskosität • Kinematische Viskosität • Massefluss • Sensorintegrität •...
Seite 127 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 128 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses • : Ende des Ereignisses •...
Seite 129 Proline Promass O 100 PROFIBUS DP Diagnose und Störungsbehebung Informationsereignis Ereignistext I1222 Nullpunktabgleich ok I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1361 Webserver-Login falsch I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1444 Verifikation Gerät bestanden I1445 Verifikation Gerät nicht bestanden...
Seite 130 Diagnose und Störungsbehebung Proline Promass O 100 PROFIBUS DP Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation Messstellenbezeichnung →  130 Seriennummer →  130 →  130 Firmware-Version Gerätename →  130 Bestellcode →  130 Erweiterter Bestellcode 1 →  131 Erweiterter Bestellcode 2 →...
Seite 131 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8E1B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 132 Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 133 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 134 Reparatur Proline Promass O 100 PROFIBUS DP 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
Seite 135 Proline Promass O 100 PROFIBUS DP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 136 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 137 Proline Promass O 100 PROFIBUS DP Zubehör 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 138 Technische Daten Proline Promass O 100 PROFIBUS DP Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 139 Proline Promass O 100 PROFIBUS DP Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] 0 …...
Seite 140 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 141 Proline Promass O 100 PROFIBUS DP Technische Daten Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden ...
Seite 142 Technische Daten Proline Promass O 100 PROFIBUS DP Eingangswerte Analog Output 1…3 (fest zugeordnet) (vom Automatisierungssystem • Druck zum Messgerät) • Temperatur • Normdichte Digitaler Output 1…3 (fest zugeordnet) • Digitaler Output 1: Messwertunterdrückung ein-/ausschalten • Digitaler Output 2: Nullpunktjustierung durchführen •...
Seite 143 Proline Promass O 100 PROFIBUS DP Technische Daten Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspeicher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
Seite 144 Technische Daten Proline Promass O 100 PROFIBUS DP Dichte (Flüssigkeiten) Unter Referenzbedin- Standarddichte-Kalib- Wide-Range- Erweiterte Dichtekalibrie- 3) 4) gungen rierung Dichtespezifika- rung 1) 2) tion [g/cm³] [g/cm³] [g/cm³] [g/cm³] ±0,0005 ±0,0005 ±0,001 ±0,0005 Gültiger Bereich für Sonderdichtekalibrierung: 0 … 2 g/cm³, +5 … +80 °C (+41 … +176 °F) Bestellmerkmal "Anwendungspaket", Option EE "Sonderdichte"...
Seite 145 Proline Promass O 100 PROFIBUS DP Technische Daten Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  146 Masse- und Volumenfluss (Flüssigkeiten) ±0,025 % v.M. (PremiumCal, für Massefluss) ±0,05 % v.M. Massefluss (Gase) ±0,25 % v.M.
Seite 146 Technische Daten Proline Promass O 100 PROFIBUS DP [kg/m ] [°C] 40 80 120 160 200 240 280 320 360 400 [°F] -40 0 A0016612 Felddichtejustierung, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Erweiterte Dichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 147 Proline Promass O 100 PROFIBUS DP Technische Daten Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ±...
Seite 148 Technische Daten Proline Promass O 100 PROFIBUS DP Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit • 2 … 8,4 Hz, 7,5 mm peak • 8,4 … 2 000 Hz, 2 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 •...
Seite 149 Proline Promass O 100 PROFIBUS DP Technische Daten Gehäuse Messaufnehmer Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik. Wenn ein Messrohr ausfällt (z.B. aufgrund von Prozesseigenschaften wie korrosiven oder abrasiven Messstoffen), wird der Messstoff vom Messaufnehmergehäuse zunächst zurückgehalten.
Seite 150 Technische Daten Proline Promass O 100 PROFIBUS DP Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10 … 15 bar (145 … 217,5 psi) verwendet werden (Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"). Angaben zu den Abmessungen der Berstscheibe: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 151 Proline Promass O 100 PROFIBUS DP Technische Daten 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit ASME B16.5 Class 900-Flanschen. Gewichtsangaben inklusive Messumformer: Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu".
Seite 152 Technische Daten Proline Promass O 100 PROFIBUS DP Kabeleinführungen/-verschraubungen A0020640  17 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet.
Seite 153 Proline Promass O 100 PROFIBUS DP Technische Daten Prozessanschlüsse Rostfreier Stahl, 1.4410/F53 25Cr Duplex (Super Duplex) Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Safety Barrier Promass 100 Gehäuse: Polyamid Prozessanschlüsse Festflanschanschlüsse: • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch •...
Seite 154 Technische Daten Proline Promass O 100 PROFIBUS DP Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken. Fernbedienung Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfüg- bar. A0020903  18 Möglichkeiten der Fernbedienung via PROFIBUS DP Netzwerk...
Seite 155 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 156 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 157 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 158 Überblick zum bestellbaren Zubehör →  135 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 159 Proline Promass O 100 PROFIBUS DP Technische Daten Beschreibung Geräteparameter Messgerät Dokumentationscode Proline Promass 100 GP01034D Geräteabhängige Zusatzdo- Safety Instructions kumentation Inhalt Dokumentationscode ATEX/IECEx Ex i XA00159D ATEX/IECEx Ex nA XA01029D cCSAus IS XA00160D INMETRO Ex i XA01219D INMETRO Ex nA...
Seite 160 Stichwortverzeichnis Proline Promass O 100 PROFIBUS DP Stichwortverzeichnis Bestimmungsgemäße Verwendung ....9 Betrieb ........79 Analog Input Modul .
Seite 161 Proline Promass O 100 PROFIBUS DP Stichwortverzeichnis Einsatzgebiet Freigabecode definieren ..... . 77 Restrisiken ......10...
Seite 162 Stichwortverzeichnis Proline Promass O 100 PROFIBUS DP Diagnose ......126 Vibrationen ......23 Setup .
Seite 163 Proline Promass O 100 PROFIBUS DP Stichwortverzeichnis Reparatur ....... . 133 Hinweise .
