Endress+Hauser Proline Promass O 100 Technische Information Seite 35

Proline Promass O 100
Versorgungsausfall
Elektrischer Anschluss
Endress+Hauser
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

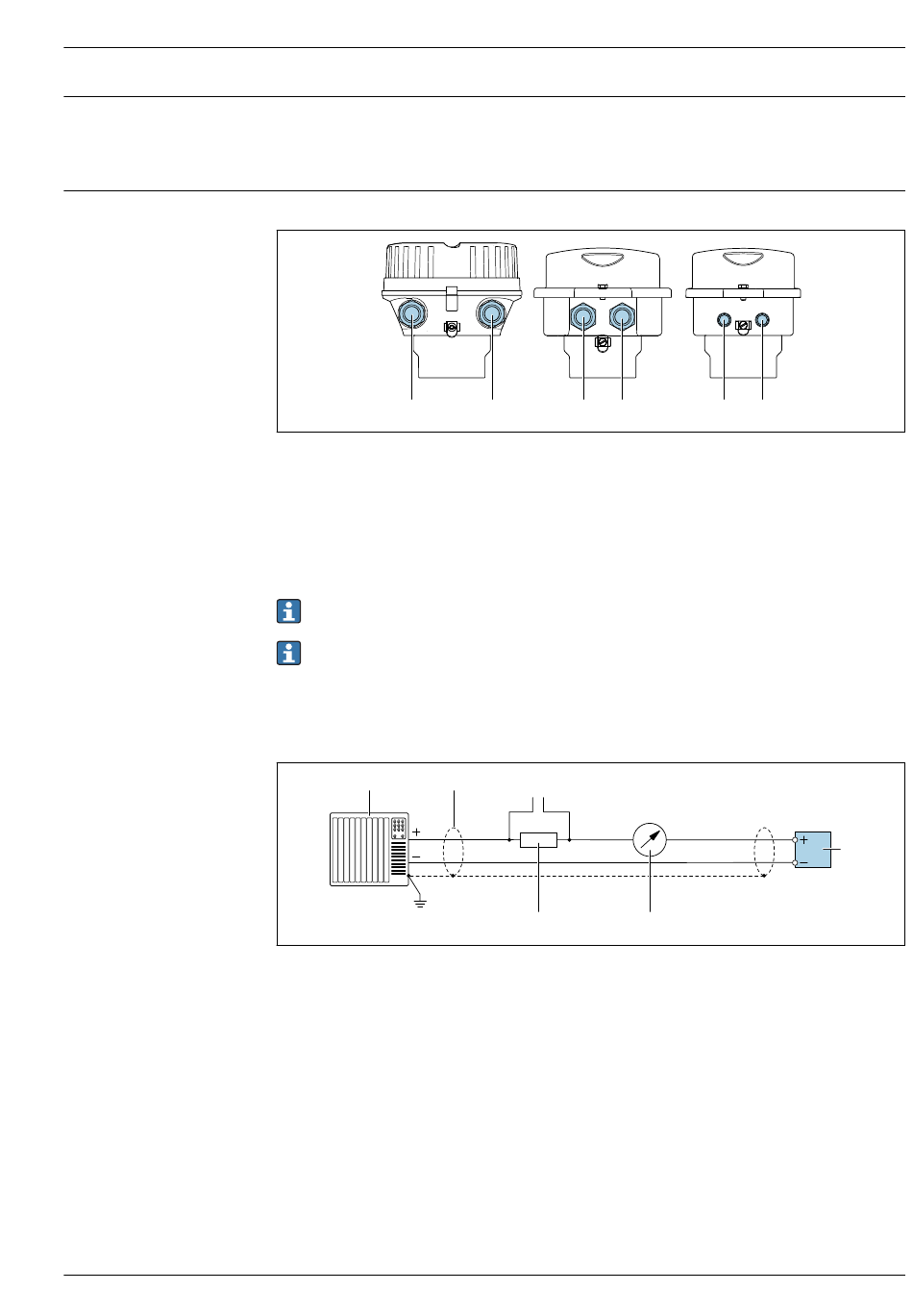

Anschluss Messumformer
A
1
A Gehäuseausführung: Kompakt, beschichtet, Alu
B Gehäuseausführung: Kompakt, rostfrei
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
C Gehäuseausführung: Ultrakompakt, rostfrei
3 Gerätestecker für Signalübertragung
4 Gerätestecker für Versorgungsspannung
• Klemmenbelegung →  24
• Pinbelegung Gerätestecker →  31
Bei einer Geräteausführung mit Gerätestecker muss das Messumformergehäuse nicht geöffnet
werden, um das Signalkabel oder Energieversorgungskabel anzuschließen.
Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1
 9 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten →  40
3 Anschluss für HART-Bediengeräte →  64
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten
6 Messumformer
B
2 1 2
2 3
4
C
3 4
4...20 mA
5
A0016924
6
A0029055
