Elektrische Installation

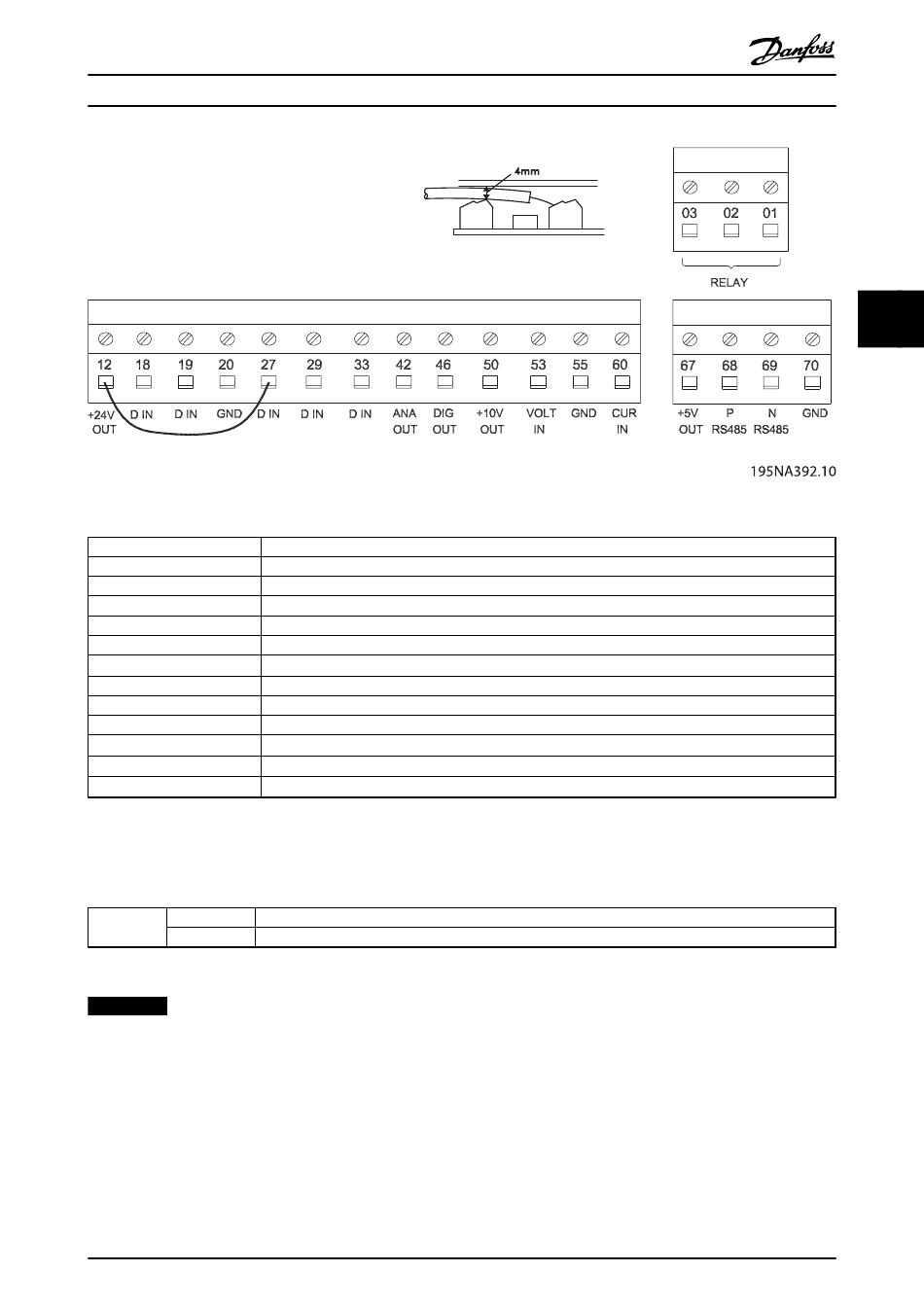

Abbildung 4.8 Steuerleitungsanschluss
Nr.
01-03
12
18-33
20, 55
42
1)
46
50
53
60
1)
67
1)
68, 69
1)
70
Tabelle 4.4 Steuersignale
1)
Die Klemmen gelten nicht für DeviceNet. Detailliertere Informationen finden Sie im DeviceNet-Handbuch.
Zur Programmierung des Relaisausgangs siehe Parameter 323 Relaisausgang.
Nr. 01-02 1-2-Schließer (NO - normalerweise offen)
01-03 1-3 Öffner (NC - normalerweise geschlossen)
Tabelle 4.5 Relaiskontakte
HINWEIS
Der Kabelmantel für das Relais muss die erste Reihe der Steuerkartenklemmen bedecken, da andernfalls die galvanische
Trennung (PELV) kann nicht aufrechterhalten werden kann. Max. Kabeldurchmesser: 4 mm.
MG28M203
Kurzanleitung
Funktion
Die Relaisausgänge 01-03 können zur Anzeige von Status und Alarmen/Warnungen verwendet werden.
24 V DC-Spannungsversorgung.
Digitaleingänge.
Gemeinsame Baugröße für Ein- und Ausgangsklemmen.
Analogausgang zur Anzeige von Frequenz, Referenz, Strom oder Drehmoment.
Digitalausgang für Anzeigestatus, Warnungen oder Alarme sowie Pulsausgang.
+10 V DC-Versorgungsspannung für Potenziometer oder Thermistor.
Analoger Spannungseingang 0-10 V DC.
Analoger Stromeingang 0/4-20 mA.
+ 5 V DC-Versorgungsspannung an Profibus.
RS-485, serielle Schnittstelle.
Baugröße für Klemmen 67, 68 und 69. Normalerweise wird diese Klemme nicht verwendet.
