Elektrische Installation
4.3 Netzanschluss
HINWEIS
Bei 1 x 220-240 V muss der Neutralleiter an die Klemme
N und der Phasendraht an die Klemme L1
(L2)
angeschlossen werden.
Nr. N L1 Netzspannung 1 x 220-240 V
(L2) (L1) (L3)
N L1
Nr. 95 Erdanschluss
Tabelle 4.1 Netzanschluss bei 1 x 220-240 V
Nr. N L1 Netzspannung 3 x 220-240 V
(L2) (L1) (L3)
L2 L1 L3
Nr. 95 Erdanschluss
Tabelle 4.2 Netzanschluss bei 3 x 220-240 V
Nr. 91 92 93 Netzspannung 3 x 380-480 V
L1 L2 L3
Nr. 95 Erdanschluss
Tabelle 4.3 Netzanschluss bei 3 x 380-480 V
HINWEIS
Prüfen Sie, ob die Netzspannung zur Netzspannung des
Frequenzumrichters laut Typenschild passt.
VORSICHT
400-V-Geräte mit EMV-Filtern können nicht an eine
Netzversorgung angeschlossen werden, deren Spannung
zwischen Phase und Erde mehr als 300 V beträgt. Für IT-
Netz und Delta-Erde kann die Netzspannung zwischen
Phase und Erde 300 V überschreiten. Geräte mit
Typencode R5 (IT-Netz) können an Netzversorgungen mit
bis zu 400 V zwischen Phase und Erde angeschlossen
werden.
Siehe Kapitel 7.2 Allgemeine technische Daten für die
korrekte Abmessung des Kabelquerschnitts. Weitere Einzel-
heiten finden Sie im Abschnitt Galvanische Trennung im
®
VLT 2800 Projektierungshandbuch.
MG28M203
Kurzanleitung
4.4 Motoranschluss
Schließen Sie den Motor an die Klemmen 96, 97 und 98
an. Schließen Sie die Erde an Klemme 99 an.
(L1)
Siehe Kapitel 7.2 Allgemeine technische Daten für die
korrekte Abmessung des Kabelquerschnitts.
Sie können alle dreiphasigen Standard-Asynchronmotoren
an einen Frequenzumrichter anschließen. Normalerweise
wird für kleine Motoren eine Sternschaltung (230/400 V,
Δ/Y).
HINWEIS
In Motoren ohne Phasentrennpapier sollte am Ausgang
des Frequenzumrichters ein LC-Filter angebracht sein.

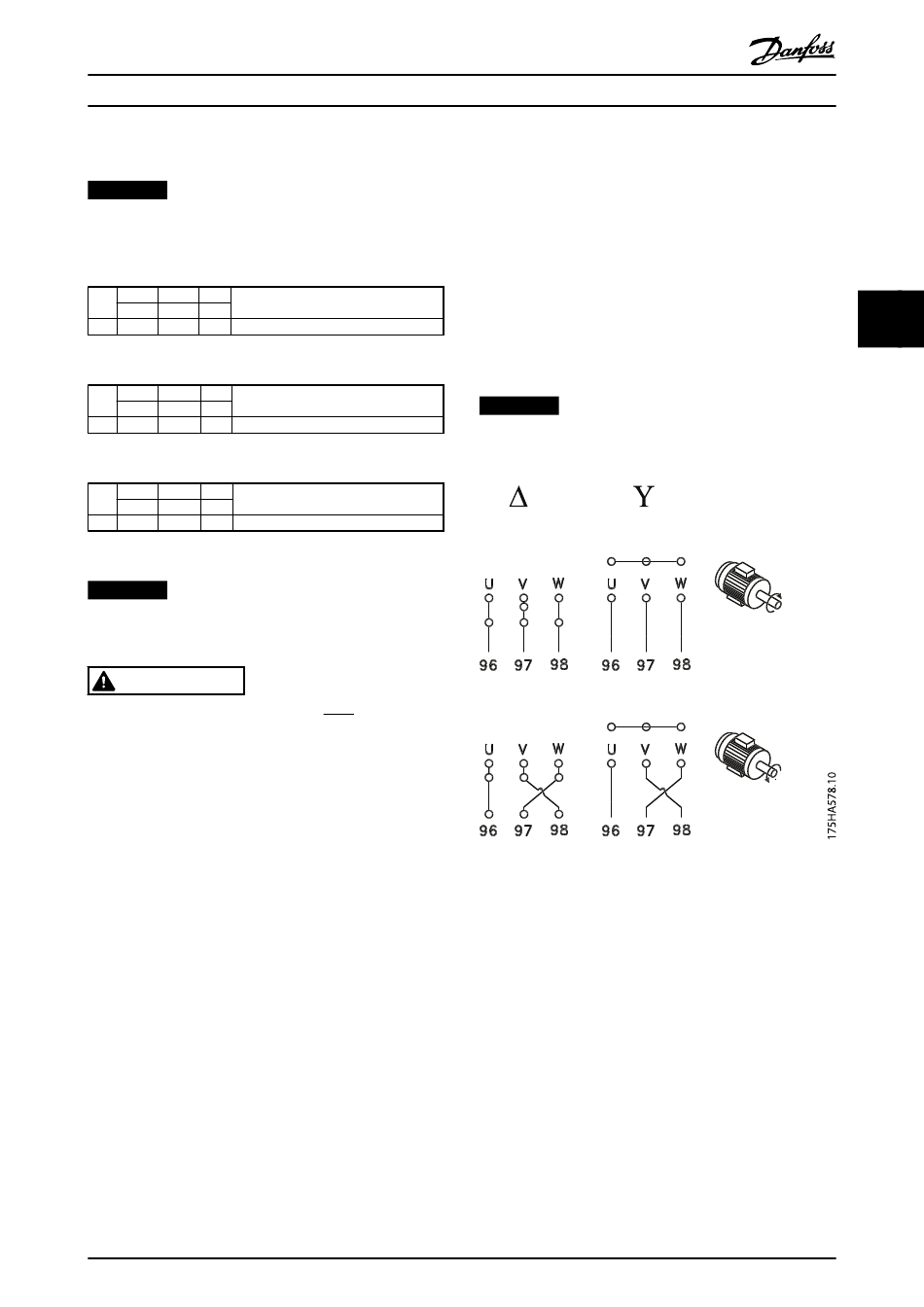

Abbildung 4.7 Motoranschluss
Die Werkseinstellung ist Rechtslauf.
Die Drehrichtung kann durch Vertauschen zweier Phasen
an den Motorklemmen geändert werden.
