RK Rose+Krieger EP-II Montageanleitung Seite 30

7.1.3
1
2
3
4
5
6
7
8
30

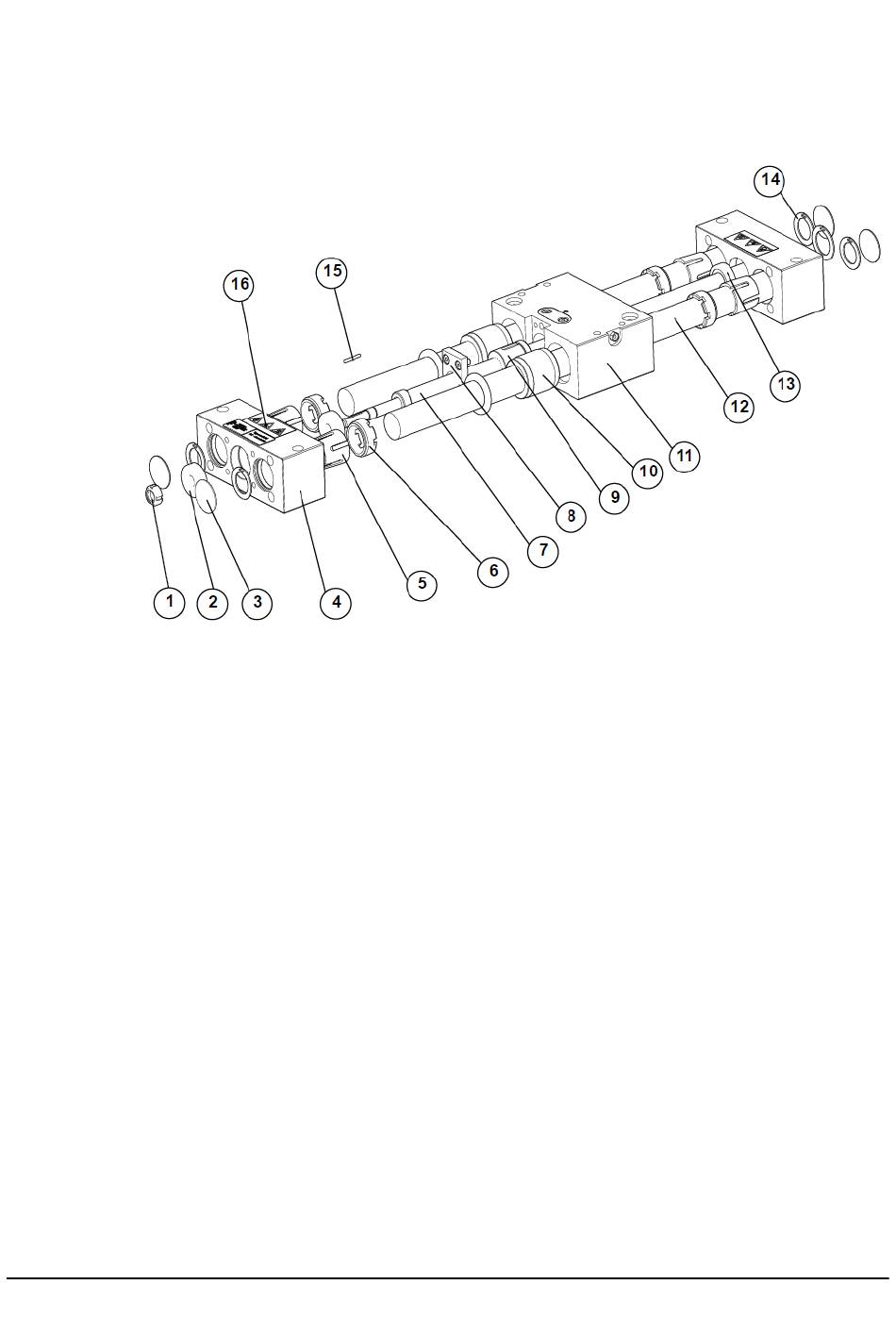

Lineareinheit EP-II/EPX-II 30/40 (Kugelgewinde)
Nutmutter
Schrägkugellager
Deckel
Endelement Festlager
Spannbuchse
Druckmutter
Kugelgewindespindel
Abdeckplatte
9 Leitmutter
10 Kugelbuchse
11 Führungsschlitten
12 Führungswelle
13 Rillenkugellager
14 Sicherungsring
15 Passfeder
16 Warnhinweise
RK Rohrsystem Lineareinheit EP-II / EPX-II
