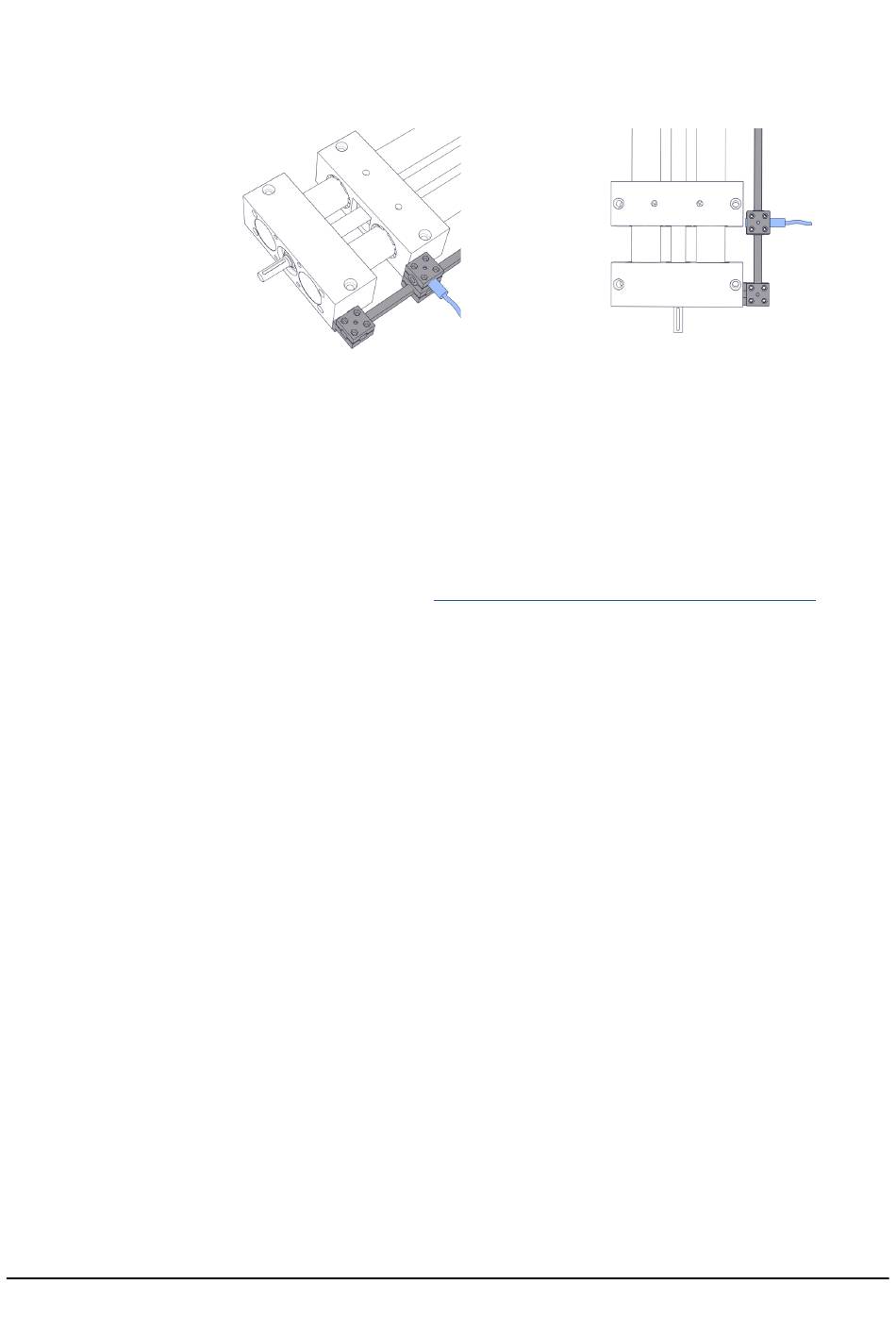

Abbildung 7 - Montierter induktiver Endschalter an EP-II, BGR.40
Kupplung / Motoradapter / Motor
An den Endelementen ist der Anschluss eines Motors mit oder ohne Getriebe möglich.
Die richtige Auslegung des Antriebes verhindert, dass von dieser Lineareinheit Gefahren
ausgehen.
Eine detailierte Montagebeschreibung finden Sie unter den Dokumenten auf unserer
Homepage unter folgendem Link: https://t1p.de/rk-Linearunits-Motoradaption
Die Adaption des Motors erfolgt über einen Motoradapter bestehend aus Motorplat-
te/n und Kupplungsgehäuse sowie einer Kupplung. Diese aufeinander abgestimmte
Kombination stellt eine Axialität der Elemente zueinander sicher. Die Kombination Mo-
tor/Linearachse bestimmt die Motoradaptervariante. Die Montage erfolgt in logischer
Folge. Die Kupplung wird am Antrieb befestigt und duch den montierten Motoradapter
auf den Zapfen der Lineareinheit gesteckt. Durch die Montageöffnung im Kupplungs-
gehäuse wird die Kupplungsnabe auf dem Zapfen der Lineareinheit angezogen. Je nach
Variante werden eine oder zwei Motorplatten verwendet. Die Abdeckkappen der Rohr-
führung sind auf der Antriebsseite anzupassen. Bestimmend ist die Breite des Kupp-
lungsflansches der Motoradapterbaugruppe. Die Verwendung von Zentrierringen ist in
Varianten erforderlich. Diese Schnittstelle wird für die Motorentypen der RK Produkt-
palette von der RK Rose+Krieger GmbH vorgegeben. Eine Auswahlmatrix im Katalog
Linearkomponenten weist die richtige Adaption zu.
Abweichende Kombinationen sind vom Kunden in seiner Verantwortung auszulegen.
