het risico op letsel die een persoonlijke gebruiker
ondervindt zijn uniek en zijn afhankelijk van de
omgeving en de werkwijze van de gebruiker, en van
het werkstukendeopzet vanhet werkstation, alsmede
vandeblootstellingstijdenlichamelijkeconditievande
gebruiker.
Snap-on aanvaardt geen aansprakelijkheid voor de
gevolgen van het gebruik van de opgegeven
waarden, in plaats van waarden die de werkelijke
blootstelling weergeven, zoals bepaald in een
individuele risicobeoordeling in een werksituatie
waarover wij geen controle hebben.
Toepassingen
De spanhuls van de matrijzenslijper is bedoeld voor
het vasthouden van accessoires met stelen van 1/4
inch. Er is een 1/8 inch spanhuls verkrijgbaar als
accessoire (en ook 6 mm en 3 mmspanhulzen). De
PTGR100/PTGR110 zijn ideaal voor slijp-, hoon- en
schuur-werk¬zaam¬heden op plaatsen met weinig
ruimte waar gebruik van een grotere matrijzenslijper
niet praktisch zou zijn.
Gebruik
Gebruik de vermogens-/toerentalregeling om het
gewenste toerental te verkrijgen. Als u klaar bent om
te beginnen, drukt u de startknop helemaal in en
maakt u contact met het werkstuk. Besluit op basis
van de situatie in kwestie hoeveel druk er moet
worden uitgeoefend en hoe het materiaal moet
worden verwijderd.
Luchttoevoer
Persluchtgereedschap werkt het beste met schone,
vochtvrije, goed gesmeerde lucht met een constante
druk van maximaal 6,2 bar / 620 kPa.

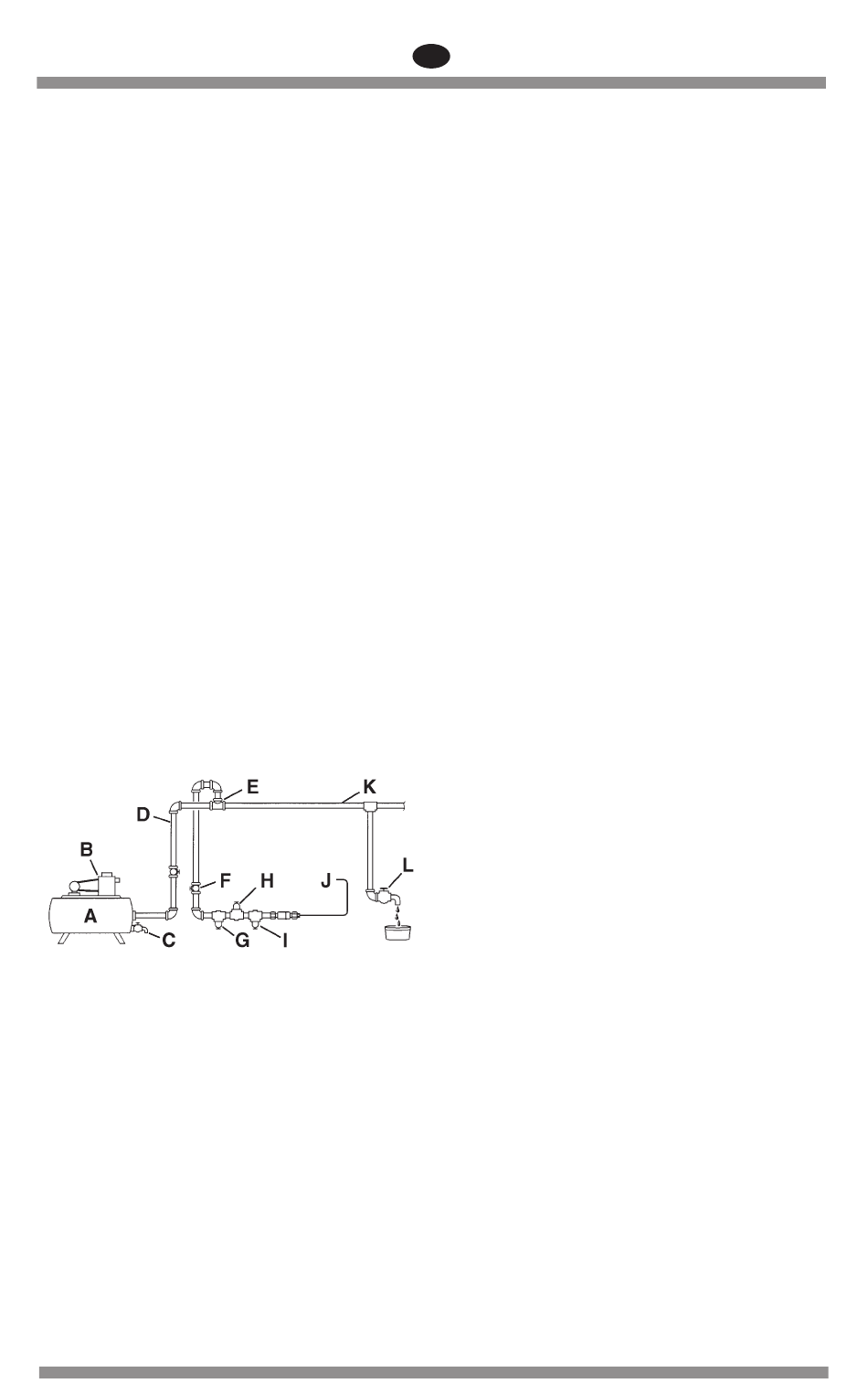

Afbeelding 1: Luchttoevoer
A – Luchtreservoir, minimaal 151,5 l
B – Compressor, voldoende capaciteit
C – Aftappen, dagelijks aftappen
D – Pijpen en fittingen, minimaal 1/2 inch
E – Bovenste luchtinlaat
F – Afsluiter, makkelijk te bereiken
G – Filter
H – Luchtregelaar, ingesteld op werkluchtdruk
I – Smeerinrichting
J – Aansluiting voor persluchtgereedschap
K – Lage plek, waterscheider
L – Aftappen, dagelijks aftappen
Buizensysteem
Het buizensysteem moet groot genoeg zijn om een te
grote drukval te voorkomen onder maximale
doorstroomomstandigheden. Alle buiskoppelstukken
en -openingen moeten 12,7 mm zijn en moeten zo
opgesteld zijn dat er geen lage plekken zijn waar
water zich verzamelt dat niet dagelijks kan worden
ZPTGR100CE Rev F
NL NL
afgetapt. Gebruik geen luchtslang met een
binnendiameter van minder dan 9,5 mm of een
luchtslang die te lang is omdat drukval onder
maximale doorstroomomstandigheden de prestaties
kan verminderen.
√ Er zijn hulpstukken verkrijgbaar voor luchtdichte
verbindingen. De snelkoppeling
stuknummer AHC21) en de adapter
stuknummer AHC21M) worden aanbevolen voor
gebruik met deze persluchtratel.
Luchtcompressor
De luchtcompressor moet voldoende vermogen
hebben om 1,7 cfm bij een druk van 620 kPa bij elke
aansluiting te leveren tijdens gebruik van het
gereedschap. Het luchtdrukreservoir moet voldoende
inhoud hebben om bij elk gereedschap te zorgen voor
evenwicht bij schommelingen in de luchttoevoer.
Filter
Het Snap-on AHR424 filter of een gelijkwaardige
filter dient gebruikt te worden om te zorgen voor
schone lucht voor de persluchtratel. Water, vuil en
schilfers werken als schuurmiddel en kunnen de ratel
beschadigen. Er dient een filter te worden
geïnstalleerd tussen de compressor en de
luchtregelaar en de luchtvernevelaar.
Luchtregelaar
Geregelde luchtdruk is nodig voor goede prestatie
van de persluchtratel. De
of een gelijkwaardige regelaar, stelt de aanbevolen
luchtdruk van 620 kPa in en houdt deze in stand.
Lagere druk zal de efficiëntie verminderen, terwijl
hogere druk de snelheid verhoogt tot boven de
ontwerpcapaciteit – waardoor potentiële gevaren en
mogelijke beschadiging aan de ratel kunnen ontstaan.
Controleer de luchtdruk bij de luchtinlaat terwijl de
ratel op normale wijze wordt gebruikt.
Luchtleidingvernevelaar
√ Gebruik geen olie van zware kwaliteit aangezien
deze de motor kan doen afslaan of de prestaties kan
verminderen.
De beste methode voor smering van de motor van de
ratel is gebruik van een luchtleidingsmeerapparaat
zoals het Snap-on
gevuld worden met
een goede kwaliteit SAE 10Wolie.
Indien geen luchtleidingsmeerapparaat wordt
gebruikt, moet u de persluchtmotor smeren door
dagelijks vóór gebruik 3,75 ml IM6
persluchtmotorolie in de luchtinlaat van de ratel te sp
uiten. IM6 olie is speciaal geformuleerd voor
persluchtgereedschap; er is geen spoeloplosmiddel
nodig.
11
(Snap-on
(Snap-on
Snap-on AHR426 regelaar,
AHR428 smeerapparaat. Dit moet
Snap-on IM6 luchtmotorolie of
