EX
EX-
EX
-
-
11064 / 11065
11064 / 11065
11064 / 11065
JUMPER EINSTELLUNG & ANSCHLÜSSE:
J7:
USB 2.0 - 10 Pin Stecker ( Standard):
Pin
Signal
Pin
2
1
+5VCC
+5VCC
4
1
VCC1 +5V
5
Data1-
3
Data2-
Data1+
6
5
Data2+
2
VCC2 +5V
6
GND
8
GND
7
3
DATA1-
7
9
10
4
DATA2-
8
Achtung!!!:
Bitte achten sie darauf das die Kabel richtig verbunden
sind. Falsch angeschlossene Kabel können ihre Hardware
zerstören! Die Bezeichnungen der Kabel müssen mit
denen unserer Karte übereinstimmen.
Sollten sie die Interne A-Buchse J2 nutzen steht ihnen
nur ein Anschluss des 10 Pin Steckers zu Verfügung!
HARDWARE INSTALLATION :
Achtung! Wenn Sie Windows 98/ME/ Windows 2000 ohne Service Pack 4 oder XP
ohne Service Pack verwenden, Installieren Sie bitte zuerst die Treiber von der CD
wie unter Treiber Installation beschrieben!
Wenn sie die Treiber Installation abgeschlossen haben oder sie Windows 2000
mit SP4 oder XP inkl. Service Pack 1 oder 2 verwenden. Fahren sie bitte mit der
Hardware Installation wie folgt fort:
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11064 /
11065 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Wenn ihr PC-Gehäuse einen USB Anschluss vorne am Gehäuse hat oder sie ein
front panel einsetzten möchten, folgen sie bitte der Installationsanweisung (siehe
J7 oben). Sollten die Kabel nicht beschriftet sein wenden sie sich bitte an den
Gehäusehersteller.
4.
Gegebenenfalls installieren sie nun die externe Stromversorgung zur Entlastung des
Mainboards! (siehe Jumper Einstellung und Anschlüsse JP1 & J6)
5.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-11064 /
11065 vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das
die EX-11064 / 11065 korrekt eingesteckt wird und das kein Kurzschluss entsteht.
6.
Danach befestigen Sie die EX-11064 / 11065 mit einer Schraube am Gehäuse.
7.
Jetzt das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 98 und ME
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das
Verzeichnis D:\USB 2.0\NEC\WIN9.x auf der CD.
Starten Sie das File "U2v2_1.exe" durch Doppelklick auf der Maus. Folgen sie nun dem
Setup Programm und schliessen sie die Installation ab. Danach beenden sie bitte Win-
dows und Installieren sie die Karte wie im Punkt Hardware Installation beschrieben.
Danach können sie Windows wieder Starten die Karte wird dann automatisch erkannt.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende
Einträge sehen: <NEC USB Open Host Controller> <PCI USB 2.0 Host Controller>
<USB 2.0 Root Hub Device> <USB Stamm Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-11064 / 11065 richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
11064 / 11065
11064 / 11065
11064 / 11065
TREIBER INSTALLATION :
Windows 2000 und 2000 Server
Sollten Sie Windows 2000 mit Service Pack 4 installiert haben, benötigen Sie keine
Signal
Pin
Signal
Treiber, da diese im Windows integriert sind und die EX-11064/11065 automatisch
installiert wird.
DATA1+
9
NC
DATA2+
10
NC
Sollten Sie den Service Pack 4 nicht installiert haben, legen Sie bitte die Treiber CD in
Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das Verzeichnis D:\USB 2.0\NEC\WIN2K
GND1
auf der CD. Starten Sie das File "U2v2_1.exe" durch Doppelklick auf der Maus. Folgen
GND2
sie nun dem Setup Programm und schliessen sie die Installation ab. Danach beenden
sie bitte Windows und Installieren sie die Karte wie im Punkt Hardware Installation
beschrieben. Danach können sie Windows wieder Starten die Karte wird dann automa-
tisch erkannt.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende
Einträge sehen: <NEC PCI zu USB Open Host Controller> <NEC PCI zu USB Open
Host Controller> <USB 2.0 Root Hub Device> <USB Root Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-11064 / 11065 richtig installiert.
Windows XP oder 2003 Server
Sollten Sie Windows XP mit Service Pack 1 oder 2 installiert haben, benötigen Sie
keine Treiber, da diese im Windows integriert sind und die EX-11064/11065 automa-
tisch installiert wird.
Sollten Sie den Service Pack 4 nicht installiert haben, legen Sie bitte die Treiber CD in
Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das Verzeichnis D:\USB 2.0\NEC\WINXP
auf der CD. Starten Sie das File "U2v2_1.exe" durch Doppelklick auf der Maus. Folgen
sie nun dem Setup Programm und schliessen sie die Installation ab. Danach beenden
sie bitte Windows und Installieren sie die Karte wie im Punkt Hardware Installation
beschrieben. Danach können sie Windows wieder Starten die Karte wird dann automa-
tisch erkannt.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende
Einträge sehen: <NEC PCI zu USB Enhanced Host Controller> <NEC PCI zu USB
Open Host Controller> <USB 2.0 Root Hub Device> <USB Root Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-11064 / 11065 richtig installiert.
Deutsch
Deutsch
Deutsch

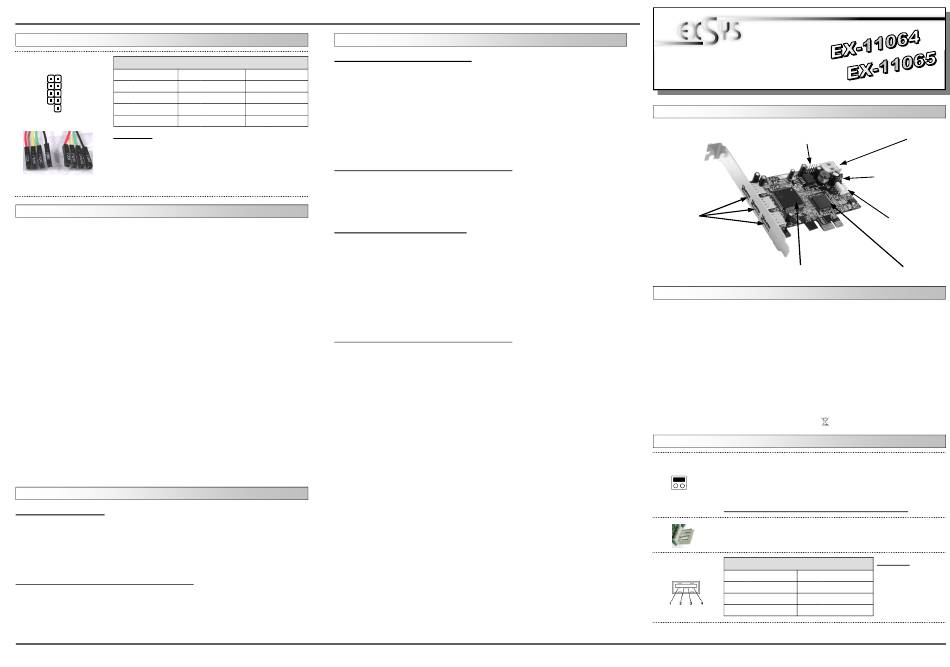

LAYOUT :
J3-J5
3 x External
USB 2.0 A-Port
DESCRIPTION & TECNICAL INFORMATION :
The EX-11064 / 11065 is a plug & play high-speed USB 2.0 expansion card for the PCI
Express Bus. The EX-11064 / 11065 provides 3 external and 2 internal ports. It uses
data transfer rates up to 480Mbit/s. The EX-11064 / 11065 design fully utilize the NEC
chipset, which represents the latest in high speed USB interface technology. In combi-
nation with the fast PCI-Express bus it provides a secure and very high data transfer on
each single port. It supports all PCI-Express slots x1 to x16. It is not possible to change
the address or IRQ settings manually, they will be obtained automatically by the system
(BIOS) and operating system. The EX-11065 is a low profile card for slim line case.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-11064 or 11065, Driver CD, English manual
Certificates:
JUMPER SETTING & CONNECTORS:
JP1:
J6:
J2-J5:
3
User Manual
User Manual
Vers. 2.0 / 14.12.06
J7 2x Internal 10Pin USB
connector for Front Panels
NEC Chipset
PCI Express x1 till x16
WINDOWS 9.x/ME/2000/XP/Server 2003/MAC/(Linux by OS)
3 x external USB A-Port, 1 x internal A-Port, 1 x 10 Pin Connector
CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
PCI = Power from PCI-Express BUS (standard)
P=PCI
AUX = Power from PC power supply
A=AUX
(For safe direct power from pc power supply to provide sufficient power
for devices with high power consumption).
Connector J6 must be connected with PC power suplly!
If JP1 is set to AUX J6 must be connected with pc power supply!
Please make sure you connect the plug in the right direction.
Never connect or release the plug while the PC power is on!
USB 2.0 A-Port:
Pin
Signal
Pin
1
VCC
4
2
DATA-
3
DATA+
4
J2 1x Internal
USB 2.0
A-Port
JP1
Change power source
PCI or AUX
J6
Connector for PC
power supply
PCI-Express Bridge
Attention!
If you want to use
Signal
both connectors of
GND
J7 you cant use the
internal A-Port J2!
