EINBAU

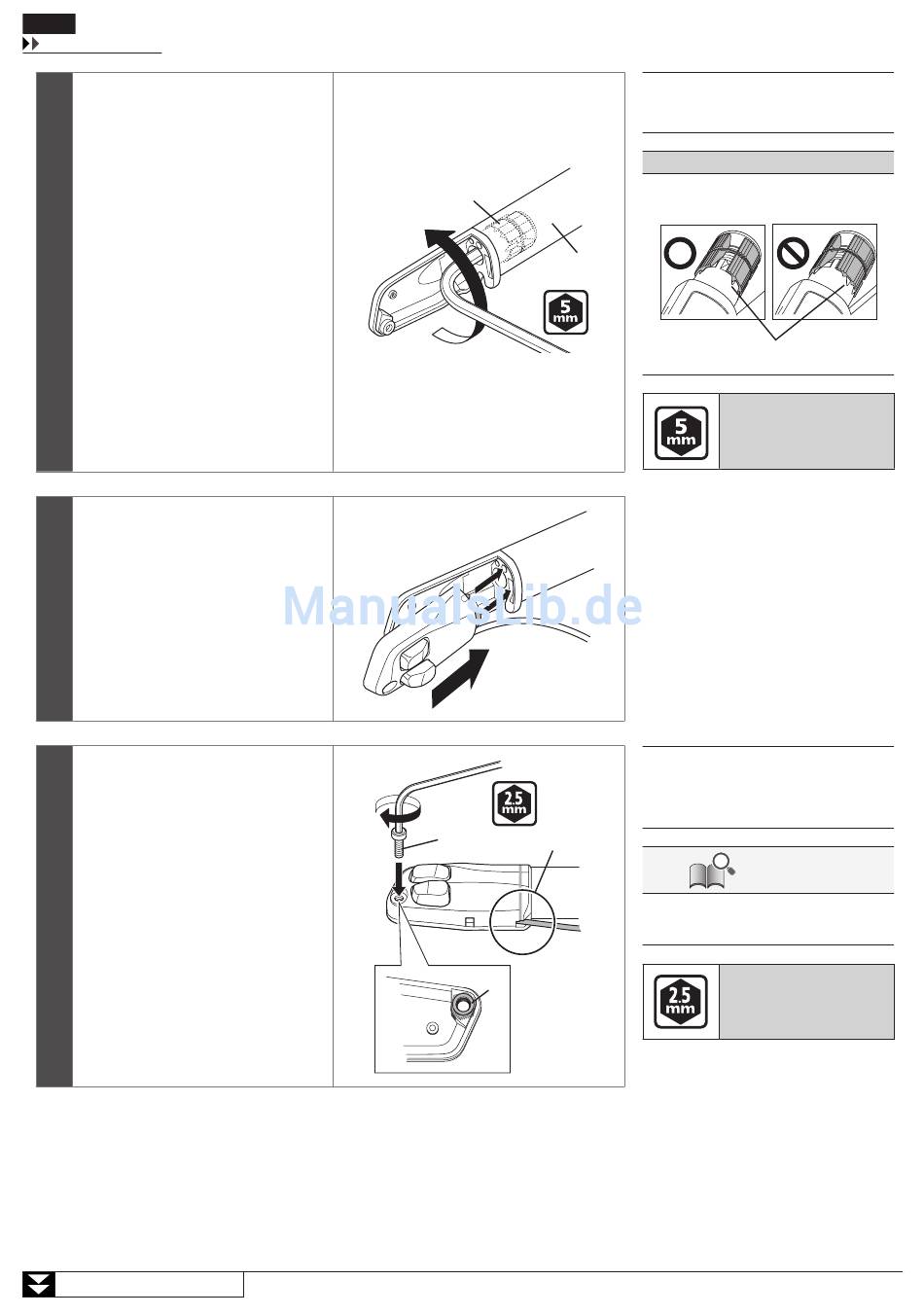

Einbau des Schalthebels
Setzen Sie die Halterung auf das Ende
des Lenkeraufsatzes� Stellen Sie die
Richtung für die Schalttastenbetätigung
ein�
Drehen Sie die Hochstellschraube mit
einem Inbusschlüssel zum Festziehen
nach links, um die Halterung am
Lenkeraufsatz zu befestigen�
4
Richten Sie die Laschen aus und setzen
Sie die Halterungsabdeckung zum
Installieren der Halterung ein�
5
Kontrollieren Sie, ob das Schaltkabel an
der Halterungsnut vorsteht und ziehen
Sie die Befestigungsschraube des Deckels
fest�
6
Fortsetzung auf der nächsten Seite
(I)
(J)
(K) (M)
(L)
28
(I)
Hochstellschraube
(J)
Aero-Lenker
VORSICHT
Die gerändelten Rillen sollten sich in einer
Linie befi nden�
Gerändelte Rillen
Anzugsmoment:
5,0 - 6,0 N∙m
(K)
Befestigungsschraube des Deckels
(L)
Abdeckungsmutter
(M)
Halterungsnut
TECHNIK-TIPS
Kontrollieren Sie, ob die Abdeckungsmutter
(M4) sichtbar ist�
Anzugsmoment:
1,2 - 1,6 N∙m
