EINBAU

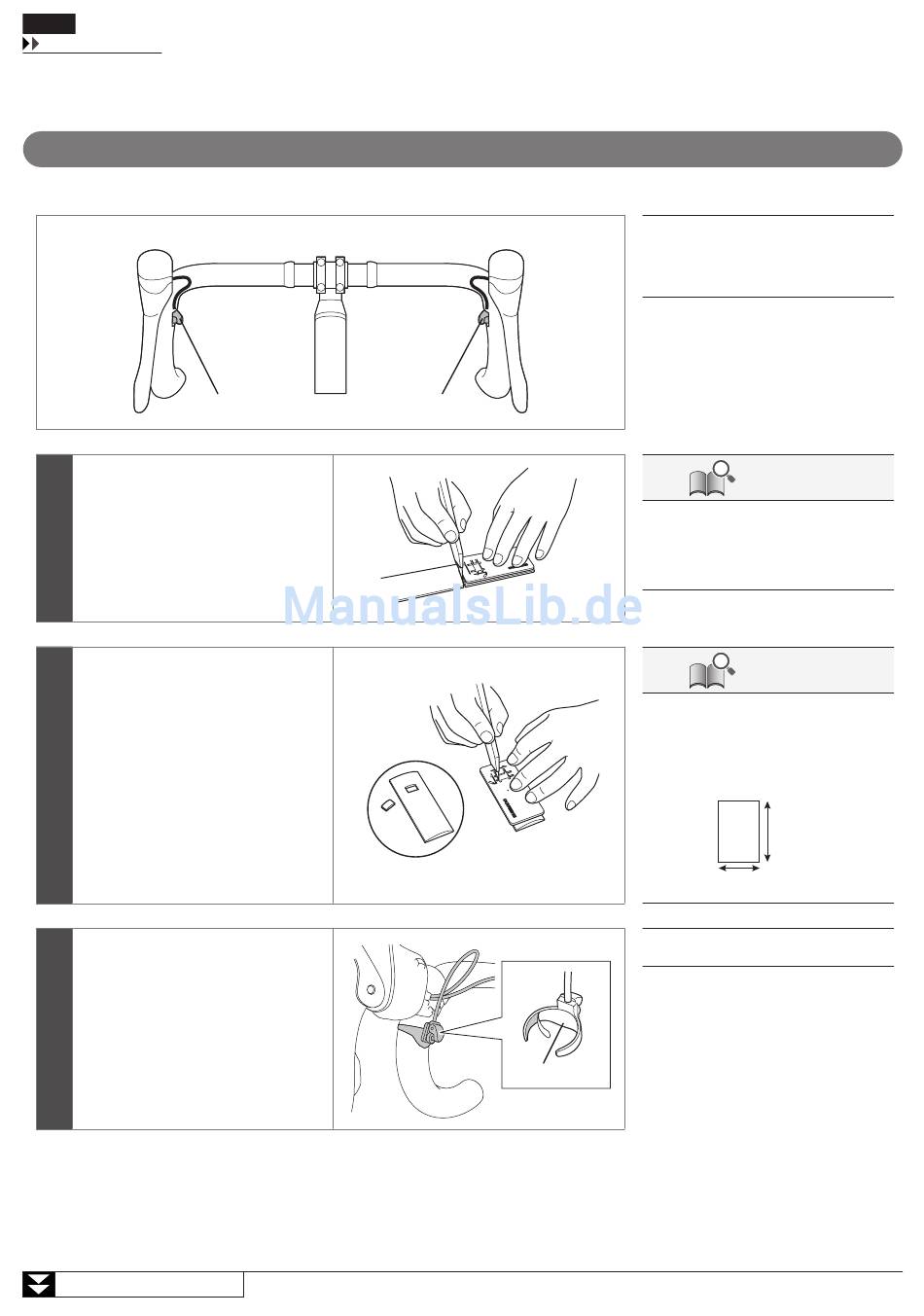

Einbau des Schalthebels
„ Einbau des Schalthebels
SW-R610 (Sprintschalthebel)
Kabelverlegungsplan
(A)
Ermitteln Sie die Länge des Lenkerbands
mithilfe der Schablone wie in der
Abbildung gezeigt� Verwenden Sie einen
1
Cutter oder ein anderes
Schneidwerkzeug, um das Lenkerband
abzuschneiden�
Halten Sie das abgeschnittene
Lenkerband gegen das Werkzeug und
schneiden Sie die Löcher für die Tasten
aus, indem Sie den Pfeilrichtungen auf
dem Werkzeug folgen�
2
Bringen Sie an den
Tasteninstallationspositionen des Lenkers
Markierungen an und bringen Sie die
Tasten mit doppelseitigem Klebeband
3
an�
Fortsetzung auf der nächsten Seite
(C)
(B)
(C)
(D)
25
(A)
ST-6870(R)
(B)
ST-6870(L)
(C)
SW-R610
TECHNIK-TIPS
Gehen Sie bei der Handhabung des
Mehrzweckmessers vorsichtig vor und halten
Sie sich an die Sicherheitshinweise aus der
Bedienungsanleitung des Messers�
TECHNIK-TIPS
Je nach dem Material des verwendeten
Lenkerbandes kann es schwierig sein, das
Band mit dem Lenkerbandschneidewerkzeug
zu schneiden� Machen Sie in diesem Fall ein
Loch der gezeigten Größe�
13,5 mm
9,1 mm
(D)
Doppelseitiges Band
