EINBAU

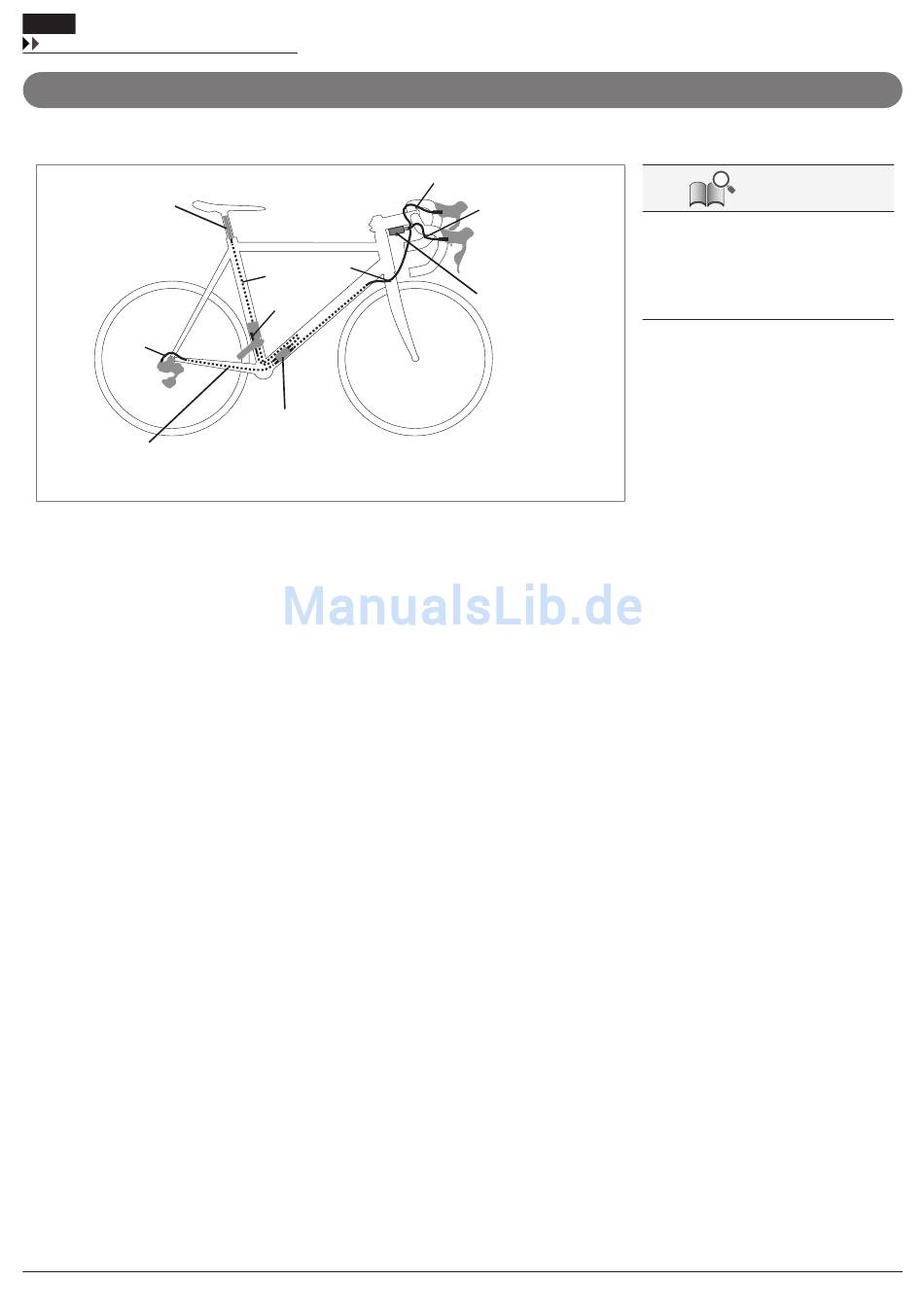

Schaltplan für Stromkabel (allgemeiner Schaltplan)

Lithium-Ionen-Akku (eingebaut) SM-BTR2

Verlegung im Rahmeninnern (SM-JC41)
SM-BTR2
Lithium-Ionen-Akku
(eingebaut)
(c)
EW-SD50-I
Stromkabel
(e)
(d)
(a)
(b)
SM-JC41
Kontaktstelle (B)
(f)
SM-EW90-A/B
Kontaktstelle (A)
16
TECHNIK-TIPS
Kabellänge (EW-SD50)
(a) + (b) ≤1500 mm
(a) + (c) ≤1700 mm
(d) ≤1400 mm
(e) , (f) ≤500 mm
