FLUXUS F731WD
9.2

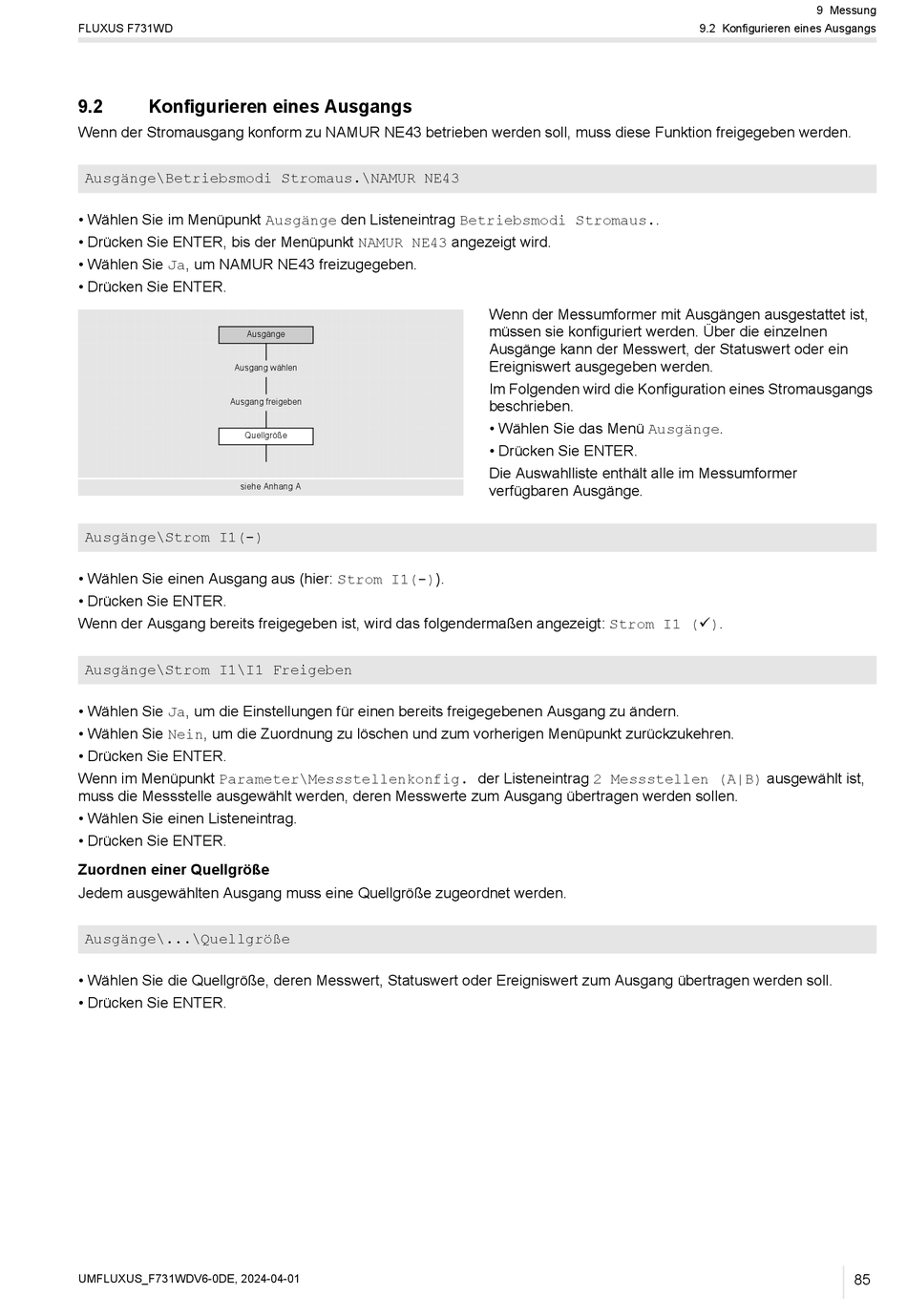

Konfigurieren eines Ausgangs
Wenn der Stromausgang konform zu NAMUR NE43 betrieben werden soll, muss diese Funktion freigegeben werden.
Ausgänge\Betriebsmodi Stromaus.\NAMUR NE43
• Wählen Sie im Menüpunkt Ausgänge den Listeneintrag Betriebsmodi Stromaus..
• Drücken Sie ENTER, bis der Menüpunkt NAMUR NE43 angezeigt wird.
• Wählen Sie Ja, um NAMUR NE43 freizugegeben.
• Drücken Sie ENTER.
Ausgänge
Ausgang wählen
Ausgang freigeben
Quellgröße
siehe Anhang A
Ausgänge\Strom I1(-)
• Wählen Sie einen Ausgang aus (hier: Strom I1(-)).
• Drücken Sie ENTER.
Wenn der Ausgang bereits freigegeben ist, wird das folgendermaßen angezeigt: Strom I1 ().
Ausgänge\Strom I1\I1 Freigeben
• Wählen Sie Ja, um die Einstellungen für einen bereits freigegebenen Ausgang zu ändern.
• Wählen Sie Nein, um die Zuordnung zu löschen und zum vorherigen Menüpunkt zurückzukehren.
• Drücken Sie ENTER.
Wenn im Menüpunkt Parameter\Messstellenkonfig. der Listeneintrag 2 Messstellen (A|B) ausgewählt ist,
muss die Messstelle ausgewählt werden, deren Messwerte zum Ausgang übertragen werden sollen.
• Wählen Sie einen Listeneintrag.
• Drücken Sie ENTER.
Zuordnen einer Quellgröße
Jedem ausgewählten Ausgang muss eine Quellgröße zugeordnet werden.
Ausgänge\...\Quellgröße
• Wählen Sie die Quellgröße, deren Messwert, Statuswert oder Ereigniswert zum Ausgang übertragen werden soll.
• Drücken Sie ENTER.
UMFLUXUS_F731WDV6-0DE, 2024-04-01
Wenn der Messumformer mit Ausgängen ausgestattet ist,
müssen sie konfiguriert werden. Über die einzelnen
Ausgänge kann der Messwert, der Statuswert oder ein
Ereigniswert ausgegeben werden.
Im Folgenden wird die Konfiguration eines Stromausgangs
beschrieben.
• Wählen Sie das Menü Ausgänge.
• Drücken Sie ENTER.
Die Auswahlliste enthält alle im Messumformer
verfügbaren Ausgänge.
9 Messung
9.2 Konfigurieren eines Ausgangs
85
