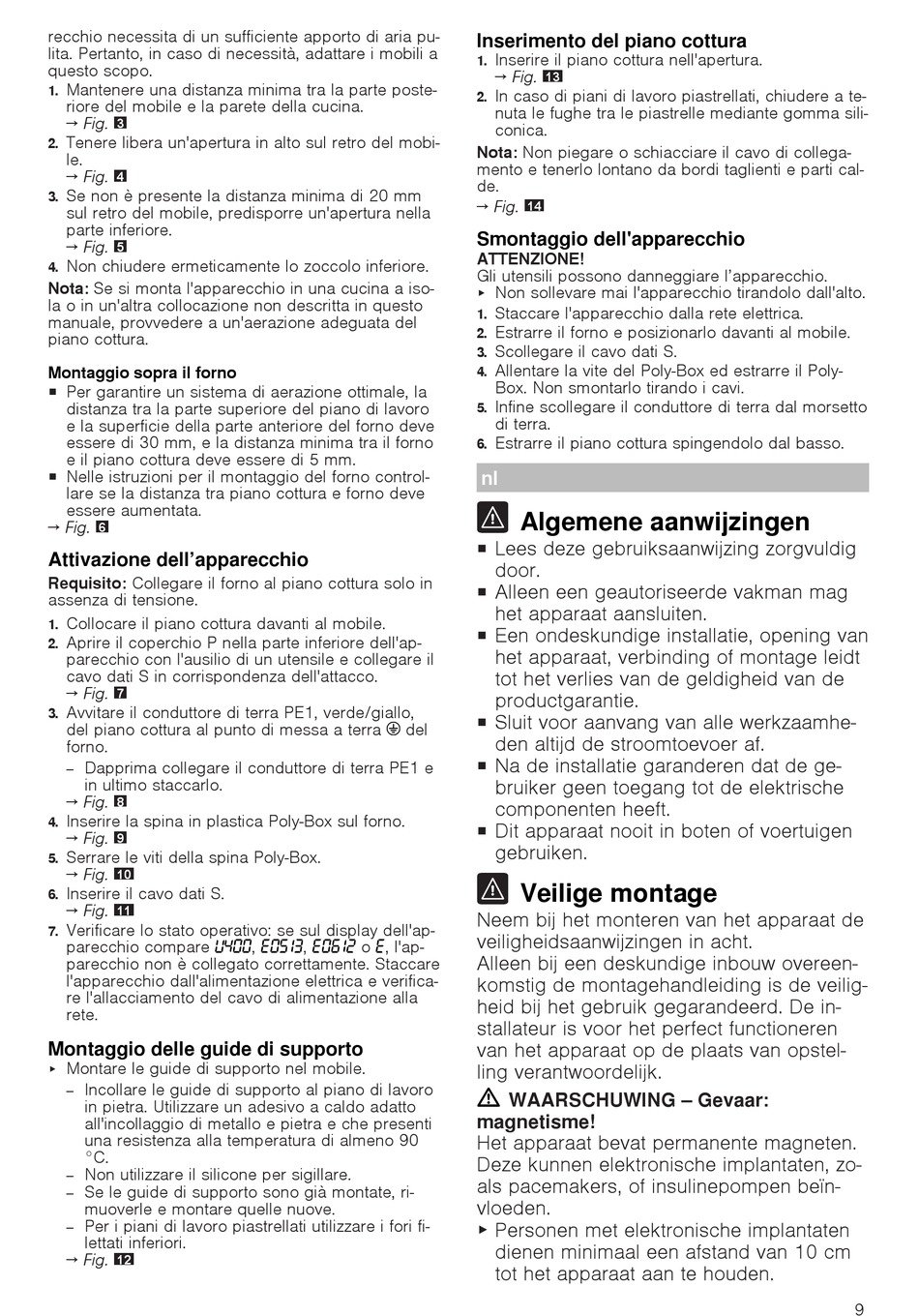

recchio necessita di un sufficiente apporto di aria pu-
lita. Pertanto, in caso di necessità, adattare i mobili a
questo scopo.
Mantenere una distanza minima tra la parte poste-
1.
riore del mobile e la parete della cucina.
→ Fig.
3
Tenere libera un'apertura in alto sul retro del mobi-
2.
le.
→ Fig.
4
Se non è presente la distanza minima di 20 mm
3.
sul retro del mobile, predisporre un'apertura nella
parte inferiore.
→ Fig.
5
Non chiudere ermeticamente lo zoccolo inferiore.
4.
Nota: Se si monta l'apparecchio in una cucina a iso-
la o in un'altra collocazione non descritta in questo
manuale, provvedere a un'aerazione adeguata del
piano cottura.
Montaggio sopra il forno
¡ Per garantire un sistema di aerazione ottimale, la
distanza tra la parte superiore del piano di lavoro
e la superficie della parte anteriore del forno deve
essere di 30 mm, e la distanza minima tra il forno
e il piano cottura deve essere di 5 mm.
¡ Nelle istruzioni per il montaggio del forno control-
lare se la distanza tra piano cottura e forno deve
essere aumentata.
→ Fig.
6
Attivazione dell'apparecchio
Requisito: Collegare il forno al piano cottura solo in
assenza di tensione.
Collocare il piano cottura davanti al mobile.
1.
Aprire il coperchio P nella parte inferiore dell'ap-
2.
parecchio con l'ausilio di un utensile e collegare il
cavo dati S in corrispondenza dell'attacco.
→ Fig.
7
Avvitare il conduttore di terra PE1, verde/giallo,
3.
del piano cottura al punto di messa a terra
forno.
Dapprima collegare il conduttore di terra PE1 e
‒
in ultimo staccarlo.
→ Fig.
8
Inserire la spina in plastica Poly-Box sul forno.
4.
→ Fig.
9
Serrare le viti della spina Poly-Box.
5.
→ Fig.
10
Inserire il cavo dati S.
6.
→ Fig.
11
Verificare lo stato operativo: se sul display dell'ap-
7.
parecchio compare
parecchio non è collegato correttamente. Staccare
l'apparecchio dall'alimentazione elettrica e verifica-
re l'allacciamento del cavo di alimentazione alla
rete.
Montaggio delle guide di supporto
Montare le guide di supporto nel mobile.
▶
Incollare le guide di supporto al piano di lavoro
‒
in pietra. Utilizzare un adesivo a caldo adatto
all'incollaggio di metallo e pietra e che presenti
una resistenza alla temperatura di almeno 90
°C.
Non utilizzare il silicone per sigillare.
‒
Se le guide di supporto sono già montate, ri-
‒
muoverle e montare quelle nuove.
Per i piani di lavoro piastrellati utilizzare i fori fi-
‒
lettati inferiori.
→ Fig.
12
del
, , o , l'ap-
Inserimento del piano cottura
Inserire il piano cottura nell'apertura.
1.
→ Fig.
13
In caso di piani di lavoro piastrellati, chiudere a te-
2.
nuta le fughe tra le piastrelle mediante gomma sili-
conica.
Nota: Non piegare o schiacciare il cavo di collega-
mento e tenerlo lontano da bordi taglienti e parti cal-
de.
→ Fig.
14
Smontaggio dell'apparecchio
ATTENZIONE!
Gli utensili possono danneggiare l'apparecchio.
Non sollevare mai l'apparecchio tirandolo dall'alto.
▶
Staccare l'apparecchio dalla rete elettrica.
1.
Estrarre il forno e posizionarlo davanti al mobile.
2.
Scollegare il cavo dati S.
3.
Allentare la vite del Poly-Box ed estrarre il Poly-
4.
Box. Non smontarlo tirando i cavi.
Infine scollegare il conduttore di terra dal morsetto
5.
di terra.
Estrarre il piano cottura spingendolo dal basso.
6.
nl
Algemene aanwijzingen
¡ Lees deze gebruiksaanwijzing zorgvuldig
door.
¡ Alleen een geautoriseerde vakman mag
het apparaat aansluiten.
¡ Een ondeskundige installatie, opening van
het apparaat, verbinding of montage leidt
tot het verlies van de geldigheid van de
productgarantie.
¡ Sluit voor aanvang van alle werkzaamhe-
den altijd de stroomtoevoer af.
¡ Na de installatie garanderen dat de ge-
bruiker geen toegang tot de elektrische
componenten heeft.
¡ Dit apparaat nooit in boten of voertuigen
gebruiken.
Veilige montage
Neem bij het monteren van het apparaat de
veiligheidsaanwijzingen in acht.
Alleen bij een deskundige inbouw overeen-
komstig de montagehandleiding is de veilig-
heid bij het gebruik gegarandeerd. De in-
stallateur is voor het perfect functioneren
van het apparaat op de plaats van opstel-
ling verantwoordelijk.
WAARSCHUWING ‒ Gevaar:
magnetisme!
Het apparaat bevat permanente magneten.
Deze kunnen elektronische implantaten, zo-
als pacemakers, of insulinepompen beïn-
vloeden.
▶ Personen met elektronische implantaten
dienen minimaal een afstand van 10 cm
tot het apparaat aan te houden.
