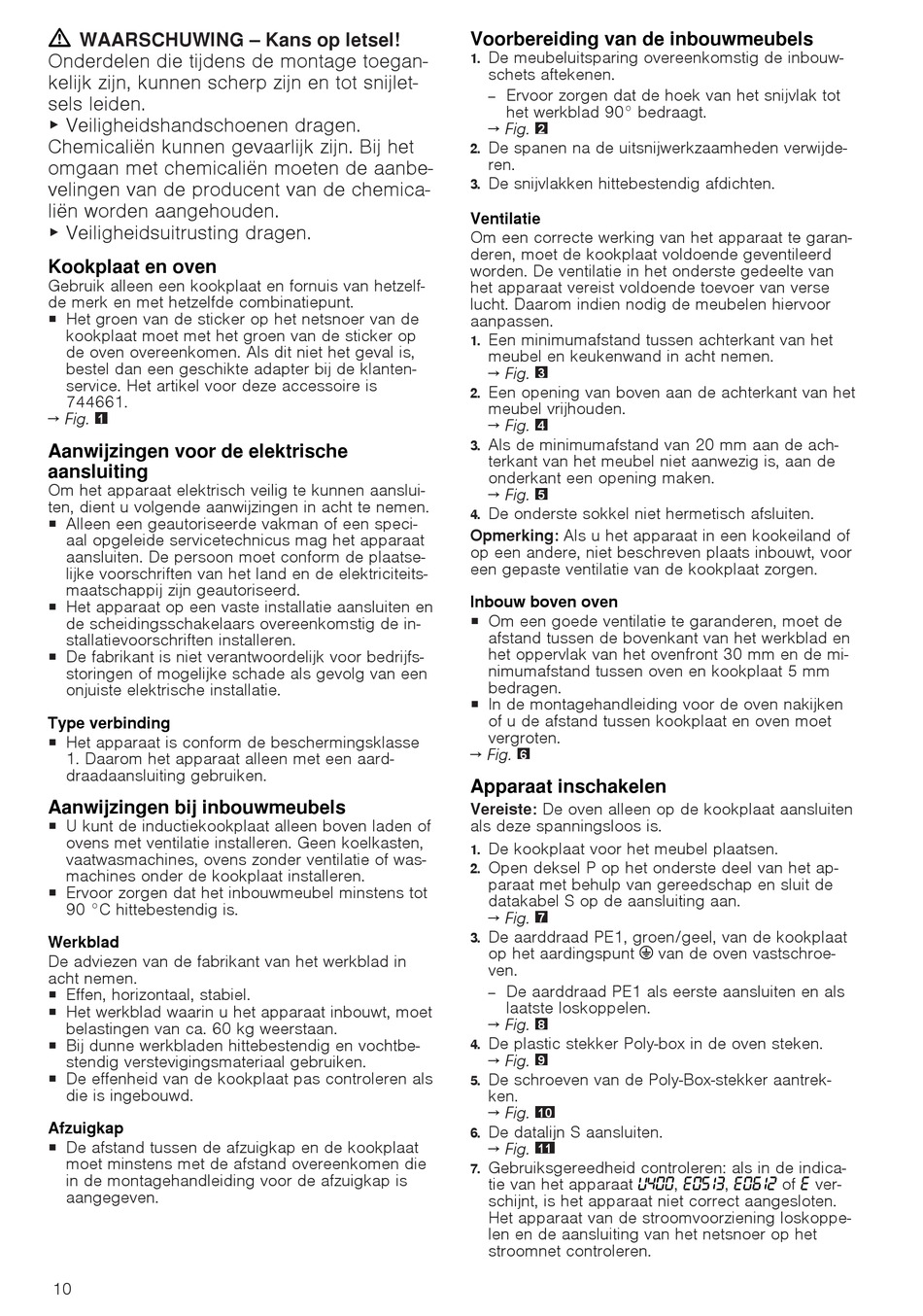

WAARSCHUWING ‒ Kans op letsel!
Onderdelen die tijdens de montage toegan-
kelijk zijn, kunnen scherp zijn en tot snijlet-
sels leiden.
▶ Veiligheidshandschoenen dragen.
Chemicaliën kunnen gevaarlijk zijn. Bij het
omgaan met chemicaliën moeten de aanbe-
velingen van de producent van de chemica-
liën worden aangehouden.
▶ Veiligheidsuitrusting dragen.
Kookplaat en oven
Gebruik alleen een kookplaat en fornuis van hetzelf-
de merk en met hetzelfde combinatiepunt.
¡ Het groen van de sticker op het netsnoer van de
kookplaat moet met het groen van de sticker op
de oven overeenkomen. Als dit niet het geval is,
bestel dan een geschikte adapter bij de klanten-
service. Het artikel voor deze accessoire is
744661.
→ Fig.
1
Aanwijzingen voor de elektrische
aansluiting
Om het apparaat elektrisch veilig te kunnen aanslui-
ten, dient u volgende aanwijzingen in acht te nemen.
¡ Alleen een geautoriseerde vakman of een speci-
aal opgeleide servicetechnicus mag het apparaat
aansluiten. De persoon moet conform de plaatse-
lijke voorschriften van het land en de elektriciteits-
maatschappij zijn geautoriseerd.
¡ Het apparaat op een vaste installatie aansluiten en
de scheidingsschakelaars overeenkomstig de in-
stallatievoorschriften installeren.
¡ De fabrikant is niet verantwoordelijk voor bedrijfs-
storingen of mogelijke schade als gevolg van een
onjuiste elektrische installatie.
Type verbinding
¡ Het apparaat is conform de beschermingsklasse
1. Daarom het apparaat alleen met een aard-
draadaansluiting gebruiken.
Aanwijzingen bij inbouwmeubels
¡ U kunt de inductiekookplaat alleen boven laden of
ovens met ventilatie installeren. Geen koelkasten,
vaatwasmachines, ovens zonder ventilatie of was-
machines onder de kookplaat installeren.
¡ Ervoor zorgen dat het inbouwmeubel minstens tot
90 °C hittebestendig is.
Werkblad
De adviezen van de fabrikant van het werkblad in
acht nemen.
¡ Effen, horizontaal, stabiel.
¡ Het werkblad waarin u het apparaat inbouwt, moet
belastingen van ca. 60 kg weerstaan.
¡ Bij dunne werkbladen hittebestendig en vochtbe-
stendig verstevigingsmateriaal gebruiken.
¡ De effenheid van de kookplaat pas controleren als
die is ingebouwd.
Afzuigkap
¡ De afstand tussen de afzuigkap en de kookplaat
moet minstens met de afstand overeenkomen die
in de montagehandleiding voor de afzuigkap is
aangegeven.
10
Voorbereiding van de inbouwmeubels
De meubeluitsparing overeenkomstig de inbouw-
1.
schets aftekenen.
Ervoor zorgen dat de hoek van het snijvlak tot
‒
het werkblad 90° bedraagt.
→ Fig.
2
De spanen na de uitsnijwerkzaamheden verwijde-
2.
ren.
De snijvlakken hittebestendig afdichten.
3.
Ventilatie
Om een correcte werking van het apparaat te garan-
deren, moet de kookplaat voldoende geventileerd
worden. De ventilatie in het onderste gedeelte van
het apparaat vereist voldoende toevoer van verse
lucht. Daarom indien nodig de meubelen hiervoor
aanpassen.
Een minimumafstand tussen achterkant van het
1.
meubel en keukenwand in acht nemen.
→ Fig.
3
Een opening van boven aan de achterkant van het
2.
meubel vrijhouden.
→ Fig.
4
Als de minimumafstand van 20 mm aan de ach-
3.
terkant van het meubel niet aanwezig is, aan de
onderkant een opening maken.
→ Fig.
5
De onderste sokkel niet hermetisch afsluiten.
4.
Opmerking: Als u het apparaat in een kookeiland of
op een andere, niet beschreven plaats inbouwt, voor
een gepaste ventilatie van de kookplaat zorgen.
Inbouw boven oven
¡ Om een goede ventilatie te garanderen, moet de
afstand tussen de bovenkant van het werkblad en
het oppervlak van het ovenfront 30 mm en de mi-
nimumafstand tussen oven en kookplaat 5 mm
bedragen.
¡ In de montagehandleiding voor de oven nakijken
of u de afstand tussen kookplaat en oven moet
vergroten.
→ Fig.
6
Apparaat inschakelen
Vereiste: De oven alleen op de kookplaat aansluiten
als deze spanningsloos is.
De kookplaat voor het meubel plaatsen.
1.
Open deksel P op het onderste deel van het ap-
2.
paraat met behulp van gereedschap en sluit de
datakabel S op de aansluiting aan.
→ Fig.
7
De aarddraad PE1, groen/geel, van de kookplaat
3.
op het aardingspunt
ven.
De aarddraad PE1 als eerste aansluiten en als
‒
laatste loskoppelen.
→ Fig.
8
De plastic stekker Poly-box in de oven steken.
4.
→ Fig.
9
De schroeven van de Poly-Box-stekker aantrek-
5.
ken.
→ Fig.
10
De datalijn S aansluiten.
6.
→ Fig.
11
Gebruiksgereedheid controleren: als in de indica-
7.
tie van het apparaat
schijnt, is het apparaat niet correct aangesloten.
Het apparaat van de stroomvoorziening loskoppe-
len en de aansluiting van het netsnoer op het
stroomnet controleren.
van de oven vastschroe-
, , of ver-
