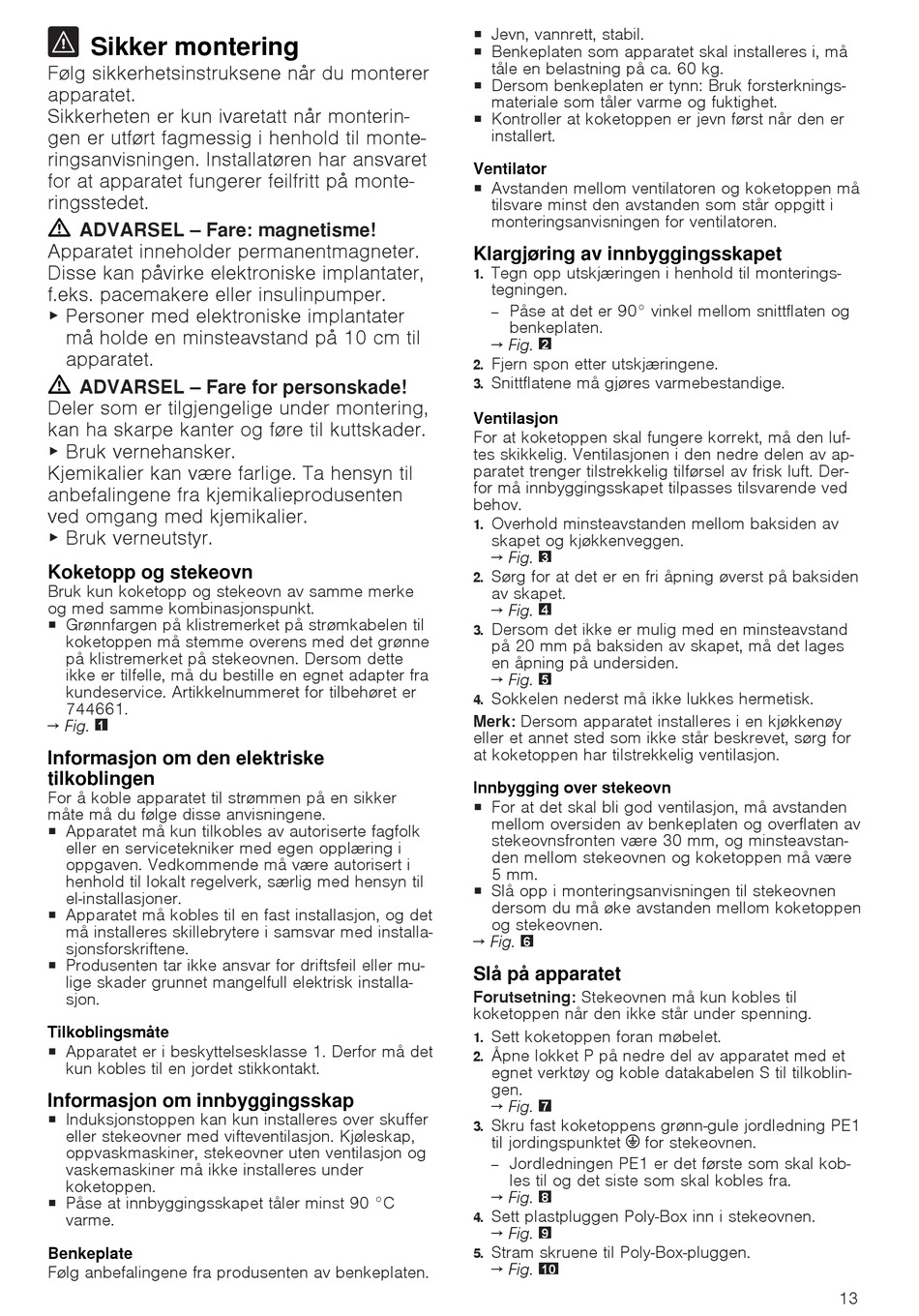

Sikker montering
Følg sikkerhetsinstruksene når du monterer
apparatet.
Sikkerheten er kun ivaretatt når monterin-
gen er utført fagmessig i henhold til monte-
ringsanvisningen. Installatøren har ansvaret
for at apparatet fungerer feilfritt på monte-
ringsstedet.
ADVARSEL ‒ Fare: magnetisme!
Apparatet inneholder permanentmagneter.
Disse kan påvirke elektroniske implantater,
f.eks. pacemakere eller insulinpumper.
▶ Personer med elektroniske implantater
må holde en minsteavstand på 10 cm til
apparatet.
ADVARSEL ‒ Fare for personskade!
Deler som er tilgjengelige under montering,
kan ha skarpe kanter og føre til kuttskader.
▶ Bruk vernehansker.
Kjemikalier kan være farlige. Ta hensyn til
anbefalingene fra kjemikalieprodusenten
ved omgang med kjemikalier.
▶ Bruk verneutstyr.
Koketopp og stekeovn
Bruk kun koketopp og stekeovn av samme merke
og med samme kombinasjonspunkt.
¡ Grønnfargen på klistremerket på strømkabelen til
koketoppen må stemme overens med det grønne
på klistremerket på stekeovnen. Dersom dette
ikke er tilfelle, må du bestille en egnet adapter fra
kundeservice. Artikkelnummeret for tilbehøret er
744661.
→ Fig.
1
Informasjon om den elektriske
tilkoblingen
For å koble apparatet til strømmen på en sikker
måte må du følge disse anvisningene.
¡ Apparatet må kun tilkobles av autoriserte fagfolk
eller en servicetekniker med egen opplæring i
oppgaven. Vedkommende må være autorisert i
henhold til lokalt regelverk, særlig med hensyn til
el-installasjoner.
¡ Apparatet må kobles til en fast installasjon, og det
må installeres skillebrytere i samsvar med installa-
sjonsforskriftene.
¡ Produsenten tar ikke ansvar for driftsfeil eller mu-
lige skader grunnet mangelfull elektrisk installa-
sjon.
Tilkoblingsmåte
¡ Apparatet er i beskyttelsesklasse 1. Derfor må det
kun kobles til en jordet stikkontakt.
Informasjon om innbyggingsskap
¡ Induksjonstoppen kan kun installeres over skuffer
eller stekeovner med vifteventilasjon. Kjøleskap,
oppvaskmaskiner, stekeovner uten ventilasjon og
vaskemaskiner må ikke installeres under
koketoppen.
¡ Påse at innbyggingsskapet tåler minst 90 °C
varme.
Benkeplate
Følg anbefalingene fra produsenten av benkeplaten.
¡ Jevn, vannrett, stabil.
¡ Benkeplaten som apparatet skal installeres i, må
tåle en belastning på ca. 60 kg.
¡ Dersom benkeplaten er tynn: Bruk forsterknings-
materiale som tåler varme og fuktighet.
¡ Kontroller at koketoppen er jevn først når den er
installert.
Ventilator
¡ Avstanden mellom ventilatoren og koketoppen må
tilsvare minst den avstanden som står oppgitt i
monteringsanvisningen for ventilatoren.
Klargjøring av innbyggingsskapet
Tegn opp utskjæringen i henhold til monterings-
1.
tegningen.
Påse at det er 90° vinkel mellom snittflaten og
‒
benkeplaten.
→ Fig.
2
Fjern spon etter utskjæringene.
2.
Snittflatene må gjøres varmebestandige.
3.
Ventilasjon
For at koketoppen skal fungere korrekt, må den luf-
tes skikkelig. Ventilasjonen i den nedre delen av ap-
paratet trenger tilstrekkelig tilførsel av frisk luft. Der-
for må innbyggingsskapet tilpasses tilsvarende ved
behov.
Overhold minsteavstanden mellom baksiden av
1.
skapet og kjøkkenveggen.
→ Fig.
3
Sørg for at det er en fri åpning øverst på baksiden
2.
av skapet.
→ Fig.
4
Dersom det ikke er mulig med en minsteavstand
3.
på 20 mm på baksiden av skapet, må det lages
en åpning på undersiden.
→ Fig.
5
Sokkelen nederst må ikke lukkes hermetisk.
4.
Merk: Dersom apparatet installeres i en kjøkkenøy
eller et annet sted som ikke står beskrevet, sørg for
at koketoppen har tilstrekkelig ventilasjon.
Innbygging over stekeovn
¡ For at det skal bli god ventilasjon, må avstanden
mellom oversiden av benkeplaten og overflaten av
stekeovnsfronten være 30 mm, og minsteavstan-
den mellom stekeovnen og koketoppen må være
5 mm.
¡ Slå opp i monteringsanvisningen til stekeovnen
dersom du må øke avstanden mellom koketoppen
og stekeovnen.
→ Fig.
6
Slå på apparatet
Forutsetning: Stekeovnen må kun kobles til
koketoppen når den ikke står under spenning.
Sett koketoppen foran møbelet.
1.
Åpne lokket P på nedre del av apparatet med et
2.
egnet verktøy og koble datakabelen S til tilkoblin-
gen.
→ Fig.
7
Skru fast koketoppens grønn-gule jordledning PE1
3.
til jordingspunktet for stekeovnen.
Jordledningen PE1 er det første som skal kob-
‒
les til og det siste som skal kobles fra.
→ Fig.
8
Sett plastpluggen Poly-Box inn i stekeovnen.
4.
→ Fig.
9
Stram skruene til Poly-Box-pluggen.
5.
→ Fig.
10
