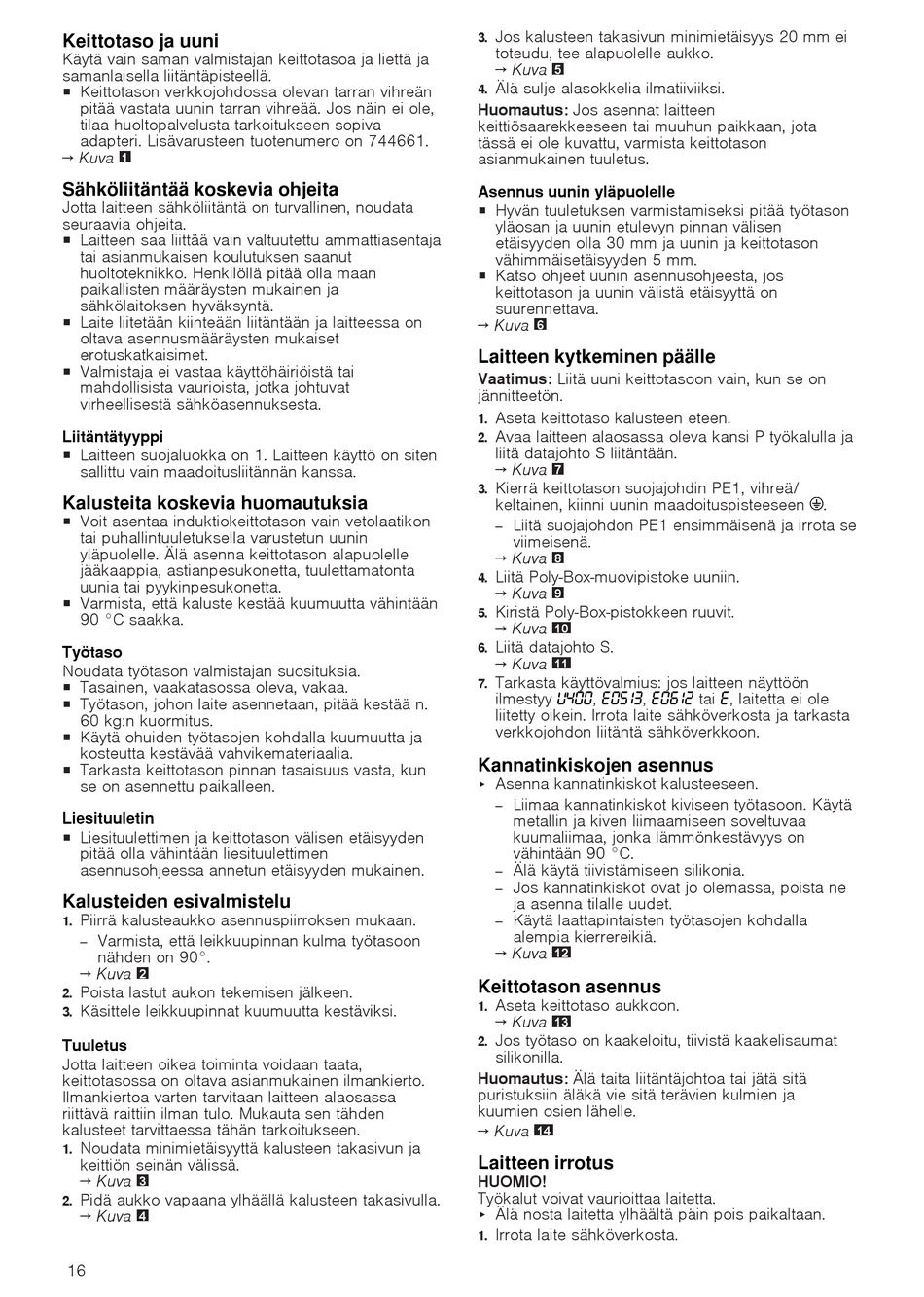

Keittotaso ja uuni
Käytä vain saman valmistajan keittotasoa ja liettä ja
samanlaisella liitäntäpisteellä.
¡ Keittotason verkkojohdossa olevan tarran vihreän
pitää vastata uunin tarran vihreää. Jos näin ei ole,
tilaa huoltopalvelusta tarkoitukseen sopiva
adapteri. Lisävarusteen tuotenumero on 744661.
→ Kuva
1
Sähköliitäntää koskevia ohjeita
Jotta laitteen sähköliitäntä on turvallinen, noudata
seuraavia ohjeita.
¡ Laitteen saa liittää vain valtuutettu ammattiasentaja
tai asianmukaisen koulutuksen saanut
huoltoteknikko. Henkilöllä pitää olla maan
paikallisten määräysten mukainen ja
sähkölaitoksen hyväksyntä.
¡ Laite liitetään kiinteään liitäntään ja laitteessa on
oltava asennusmääräysten mukaiset
erotuskatkaisimet.
¡ Valmistaja ei vastaa käyttöhäiriöistä tai
mahdollisista vaurioista, jotka johtuvat
virheellisestä sähköasennuksesta.
Liitäntätyyppi
¡ Laitteen suojaluokka on 1. Laitteen käyttö on siten
sallittu vain maadoitusliitännän kanssa.
Kalusteita koskevia huomautuksia
¡ Voit asentaa induktiokeittotason vain vetolaatikon
tai puhallintuuletuksella varustetun uunin
yläpuolelle. Älä asenna keittotason alapuolelle
jääkaappia, astianpesukonetta, tuulettamatonta
uunia tai pyykinpesukonetta.
¡ Varmista, että kaluste kestää kuumuutta vähintään
90 °C saakka.
Työtaso
Noudata työtason valmistajan suosituksia.
¡ Tasainen, vaakatasossa oleva, vakaa.
¡ Työtason, johon laite asennetaan, pitää kestää n.
60 kg:n kuormitus.
¡ Käytä ohuiden työtasojen kohdalla kuumuutta ja
kosteutta kestävää vahvikemateriaalia.
¡ Tarkasta keittotason pinnan tasaisuus vasta, kun
se on asennettu paikalleen.
Liesituuletin
¡ Liesituulettimen ja keittotason välisen etäisyyden
pitää olla vähintään liesituulettimen
asennusohjeessa annetun etäisyyden mukainen.
Kalusteiden esivalmistelu
Piirrä kalusteaukko asennuspiirroksen mukaan.
1.
Varmista, että leikkuupinnan kulma työtasoon
‒
nähden on 90°.
→ Kuva
2
Poista lastut aukon tekemisen jälkeen.
2.
Käsittele leikkuupinnat kuumuutta kestäviksi.
3.
Tuuletus
Jotta laitteen oikea toiminta voidaan taata,
keittotasossa on oltava asianmukainen ilmankierto.
Ilmankiertoa varten tarvitaan laitteen alaosassa
riittävä raittiin ilman tulo. Mukauta sen tähden
kalusteet tarvittaessa tähän tarkoitukseen.
Noudata minimietäisyyttä kalusteen takasivun ja
1.
keittiön seinän välissä.
→ Kuva
3
Pidä aukko vapaana ylhäällä kalusteen takasivulla.
2.
→ Kuva
4
16
Jos kalusteen takasivun minimietäisyys 20 mm ei
3.
toteudu, tee alapuolelle aukko.
→ Kuva
5
Älä sulje alasokkelia ilmatiiviiksi.
4.
Huomautus: Jos asennat laitteen
keittiösaarekkeeseen tai muuhun paikkaan, jota
tässä ei ole kuvattu, varmista keittotason
asianmukainen tuuletus.
Asennus uunin yläpuolelle
¡ Hyvän tuuletuksen varmistamiseksi pitää työtason
yläosan ja uunin etulevyn pinnan välisen
etäisyyden olla 30 mm ja uunin ja keittotason
vähimmäisetäisyyden 5 mm.
¡ Katso ohjeet uunin asennusohjeesta, jos
keittotason ja uunin välistä etäisyyttä on
suurennettava.
→ Kuva
6
Laitteen kytkeminen päälle
Vaatimus: Liitä uuni keittotasoon vain, kun se on
jännitteetön.
Aseta keittotaso kalusteen eteen.
1.
Avaa laitteen alaosassa oleva kansi P työkalulla ja
2.
liitä datajohto S liitäntään.
→ Kuva
7
Kierrä keittotason suojajohdin PE1, vihreä/
3.
keltainen, kiinni uunin maadoituspisteeseen
Liitä suojajohdon PE1 ensimmäisenä ja irrota se
‒
viimeisenä.
→ Kuva
8
Liitä Poly-Box-muovipistoke uuniin.
4.
→ Kuva
9
Kiristä Poly-Box-pistokkeen ruuvit.
5.
→ Kuva
10
Liitä datajohto S.
6.
→ Kuva
11
Tarkasta käyttövalmius: jos laitteen näyttöön
7.
ilmestyy , ,
liitetty oikein. Irrota laite sähköverkosta ja tarkasta
verkkojohdon liitäntä sähköverkkoon.
Kannatinkiskojen asennus
Asenna kannatinkiskot kalusteeseen.
▶
Liimaa kannatinkiskot kiviseen työtasoon. Käytä
‒
metallin ja kiven liimaamiseen soveltuvaa
kuumaliimaa, jonka lämmönkestävyys on
vähintään 90 °C.
Älä käytä tiivistämiseen silikonia.
‒
Jos kannatinkiskot ovat jo olemassa, poista ne
‒
ja asenna tilalle uudet.
Käytä laattapintaisten työtasojen kohdalla
‒
alempia kierrereikiä.
→ Kuva
12
Keittotason asennus
Aseta keittotaso aukkoon.
1.
→ Kuva
13
Jos työtaso on kaakeloitu, tiivistä kaakelisaumat
2.
silikonilla.
Huomautus: Älä taita liitäntäjohtoa tai jätä sitä
puristuksiin äläkä vie sitä terävien kulmien ja
kuumien osien lähelle.
→ Kuva
14
Laitteen irrotus
HUOMIO!
Työkalut voivat vaurioittaa laitetta.
Älä nosta laitetta ylhäältä päin pois paikaltaan.
▶
Irrota laite sähköverkosta.
1.
⁠ .
tai , laitetta ei ole
