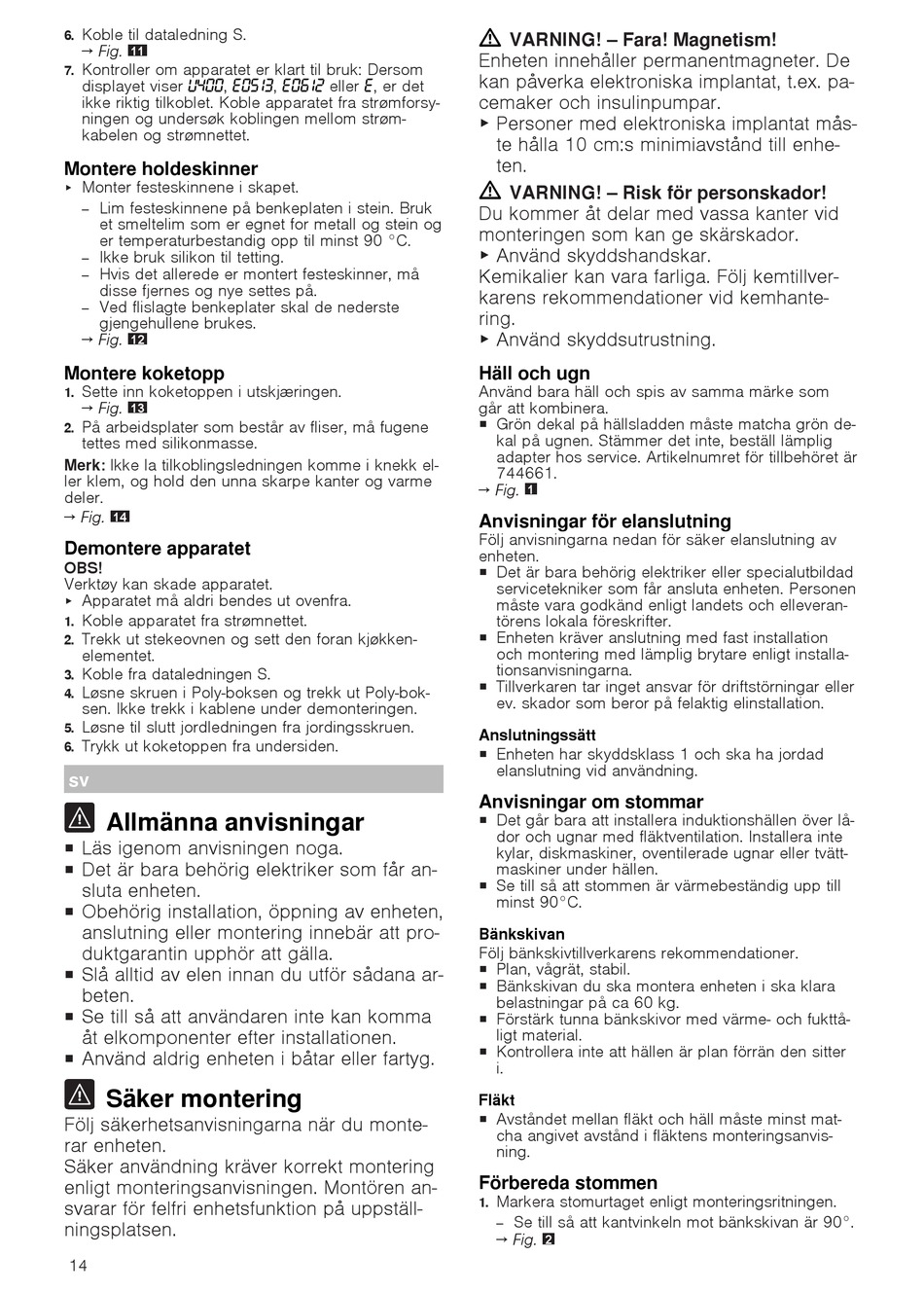

Koble til dataledning S.
6.
→ Fig.
11
Kontroller om apparatet er klart til bruk: Dersom
7.
displayet viser ,
ikke riktig tilkoblet. Koble apparatet fra strømforsy-
ningen og undersøk koblingen mellom strøm-
kabelen og strømnettet.
Montere holdeskinner
Monter festeskinnene i skapet.
▶
Lim festeskinnene på benkeplaten i stein. Bruk
‒
et smeltelim som er egnet for metall og stein og
er temperaturbestandig opp til minst 90 °C.
Ikke bruk silikon til tetting.
‒
Hvis det allerede er montert festeskinner, må
‒
disse fjernes og nye settes på.
Ved flislagte benkeplater skal de nederste
‒
gjengehullene brukes.
→ Fig.
12
Montere koketopp
Sette inn koketoppen i utskjæringen.
1.
→ Fig.
13
På arbeidsplater som består av fliser, må fugene
2.
tettes med silikonmasse.
Merk: Ikke la tilkoblingsledningen komme i knekk el-
ler klem, og hold den unna skarpe kanter og varme
deler.
→ Fig.
14
Demontere apparatet
OBS!
Verktøy kan skade apparatet.
Apparatet må aldri bendes ut ovenfra.
▶
Koble apparatet fra strømnettet.
1.
Trekk ut stekeovnen og sett den foran kjøkken-
2.
elementet.
Koble fra dataledningen S.
3.
Løsne skruen i Poly-boksen og trekk ut Poly-bok-
4.
sen. Ikke trekk i kablene under demonteringen.
Løsne til slutt jordledningen fra jordingsskruen.
5.
Trykk ut koketoppen fra undersiden.
6.
sv
Allmänna anvisningar
¡ Läs igenom anvisningen noga.
¡ Det är bara behörig elektriker som får an-
sluta enheten.
¡ Obehörig installation, öppning av enheten,
anslutning eller montering innebär att pro-
duktgarantin upphör att gälla.
¡ Slå alltid av elen innan du utför sådana ar-
beten.
¡ Se till så att användaren inte kan komma
åt elkomponenter efter installationen.
¡ Använd aldrig enheten i båtar eller fartyg.
Säker montering
Följ säkerhetsanvisningarna när du monte-
rar enheten.
Säker användning kräver korrekt montering
enligt monteringsanvisningen. Montören an-
svarar för felfri enhetsfunktion på uppställ-
ningsplatsen.
14
, eller , er det
VARNING! ‒ Fara! Magnetism!
Enheten innehåller permanentmagneter. De
kan påverka elektroniska implantat, t.ex. pa-
cemaker och insulinpumpar.
▶ Personer med elektroniska implantat mås-
te hålla 10 cm:s minimiavstånd till enhe-
ten.
VARNING! ‒ Risk för personskador!
Du kommer åt delar med vassa kanter vid
monteringen som kan ge skärskador.
▶ Använd skyddshandskar.
Kemikalier kan vara farliga. Följ kemtillver-
karens rekommendationer vid kemhante-
ring.
▶ Använd skyddsutrustning.
Häll och ugn
Använd bara häll och spis av samma märke som
går att kombinera.
¡ Grön dekal på hällsladden måste matcha grön de-
kal på ugnen. Stämmer det inte, beställ lämplig
adapter hos service. Artikelnumret för tillbehöret är
744661.
→ Fig.
1
Anvisningar för elanslutning
Följ anvisningarna nedan för säker elanslutning av
enheten.
¡ Det är bara behörig elektriker eller specialutbildad
servicetekniker som får ansluta enheten. Personen
måste vara godkänd enligt landets och elleveran-
törens lokala föreskrifter.
¡ Enheten kräver anslutning med fast installation
och montering med lämplig brytare enligt installa-
tionsanvisningarna.
¡ Tillverkaren tar inget ansvar för driftstörningar eller
ev. skador som beror på felaktig elinstallation.
Anslutningssätt
¡ Enheten har skyddsklass 1 och ska ha jordad
elanslutning vid användning.
Anvisningar om stommar
¡ Det går bara att installera induktionshällen över lå-
dor och ugnar med fläktventilation. Installera inte
kylar, diskmaskiner, oventilerade ugnar eller tvätt-
maskiner under hällen.
¡ Se till så att stommen är värmebeständig upp till
minst 90°C.
Bänkskivan
Följ bänkskivtillverkarens rekommendationer.
¡ Plan, vågrät, stabil.
¡ Bänkskivan du ska montera enheten i ska klara
belastningar på ca 60 kg.
¡ Förstärk tunna bänkskivor med värme- och fukttå-
ligt material.
¡ Kontrollera inte att hällen är plan förrän den sitter
i.
Fläkt
¡ Avståndet mellan fläkt och häll måste minst mat-
cha angivet avstånd i fläktens monteringsanvis-
ning.
Förbereda stommen
Markera stomurtaget enligt monteringsritningen.
1.
Se till så att kantvinkeln mot bänkskivan är 90°.
‒
→ Fig.
2
